09.2006
5.1.1

Montaggio di apparecchi di grandezze E, F, G

Siemens AG 6SE7087-2JK50
SIMOVERT MASTERDRIVES
ventilazione

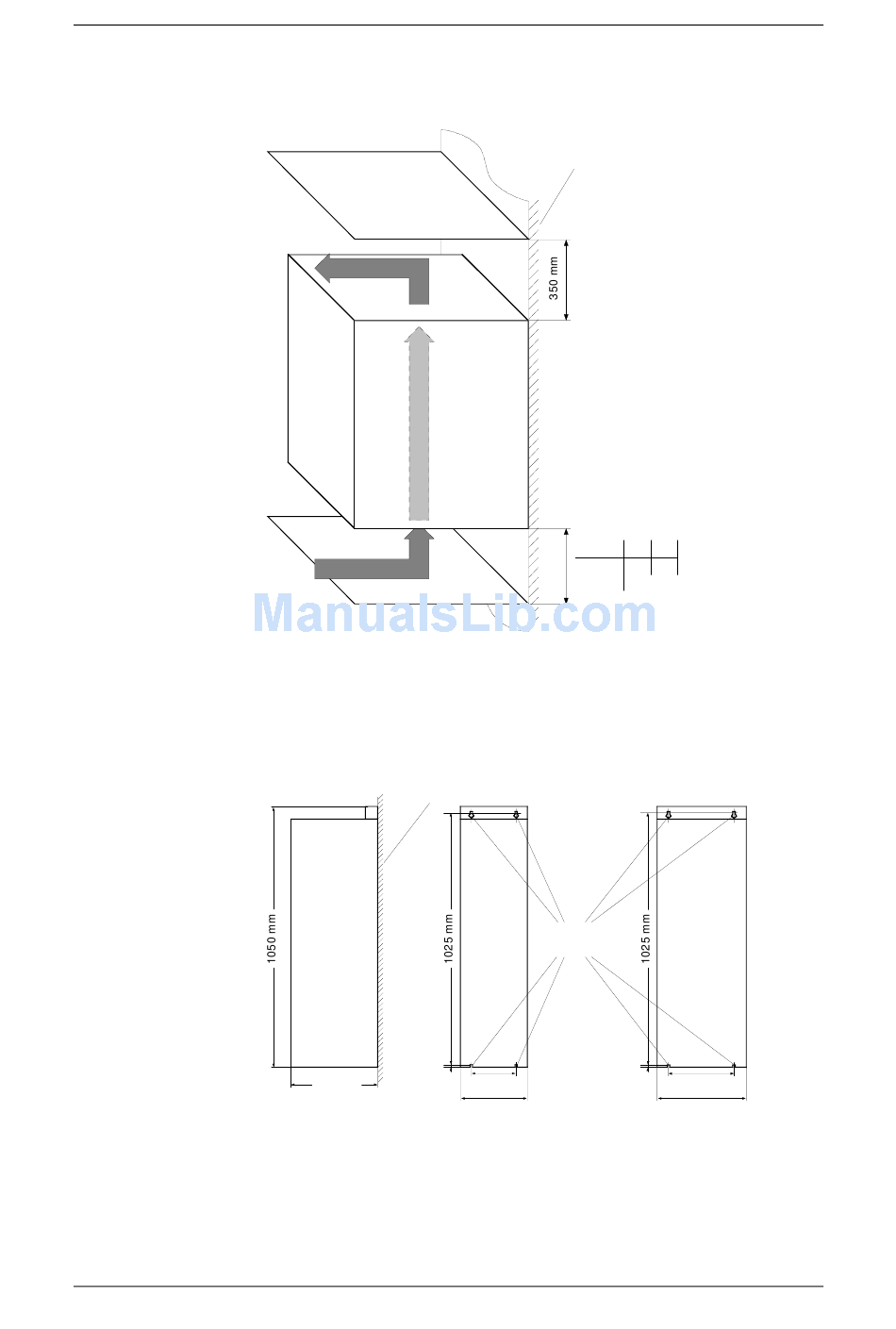

Fig. 5-1 Distanze minime per la ventilazione (grandezza E, F, G)
Per il fissaggio sono necessari:
♦ disegno d'ingombro per ciascuna grandezza
♦ 4 viti M8
superficie di montaggio
10 mm
350 mm
vista laterale
Fig. 5-2 Disegno di ingombro grandezze E, F
Istruzioni di servizio
superficie di montaggio
grandez.
distanza 400
[mm]
asole per
vite M8
10 mm
180 mm
270 mm
grandezza E
vista anteriore
Montaggio
E,F G
320
270 mm
360 mm
grandezza F
5-3
