Costruzione corretta secondo EMC
6-6
♦ Ad ogni SIMOVERT
MASTERDRIVES per il
fissaggio schermi dei cavi di
segnale sono fornite fascette
per gli schermi.
sbarra a termine
collegare le sbarre a
pettine ai due lati con
buon conduttore e am-
pia superficie di contat-
to a struttura armadio!

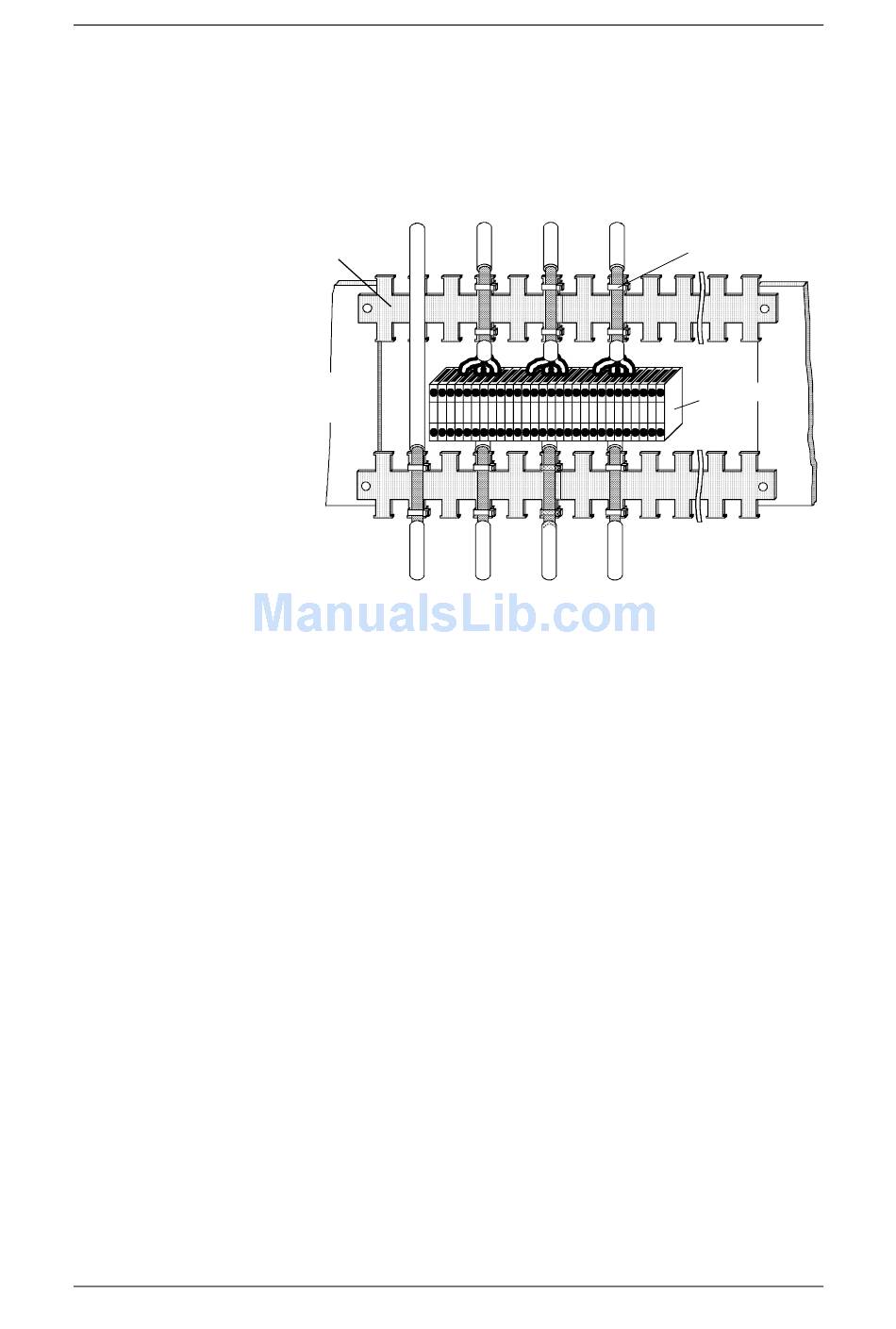

Fig. 6-5 Fissaggio schermi dei cavi di segnale nell'armadio
Sempre dove possibile, si dovrebbe evitare morsetti intermedi, perché
peggiorano l'effetto schermo!
♦ Per gli apparecchi a giorno
(grandezza ≥ E) si possono
disporre in aggiunta schermi
con l'aiuto di legature cavo a
punti di schermatura a pettine.
6SE7087-2JK50
Istruzioni di servizio SIMOVERT MASTERDRIVES
09.2006
legatura cavo
morsetti intermedi
