Ventilatore, quantità
aria, sezioni
aperture
sezione aperture
nella cappa del tetto
sopra. (Possibile anche
davanti e/o lateralmente)
sezioni aperture
nelle porte (con evtl.
filtri anti
polvere messi di
dietro)
Siemens AG 6SE7087-2JK50
SIMOVERT MASTERDRIVES
MLFB
Ventilatore
minima quantità aria
min. sezione aperture nelle porte dell'armadio [m
grado di protezione da IP00 a IP42
min. sezione aperture nella lamiera del tetto
grado di protezione < IP20
min. sezione aperture nella cappa del tetto
grado di protezione da IP22 a IP42
Tabella 5-1 Ventilatore, quantità aria, sezioni aperture

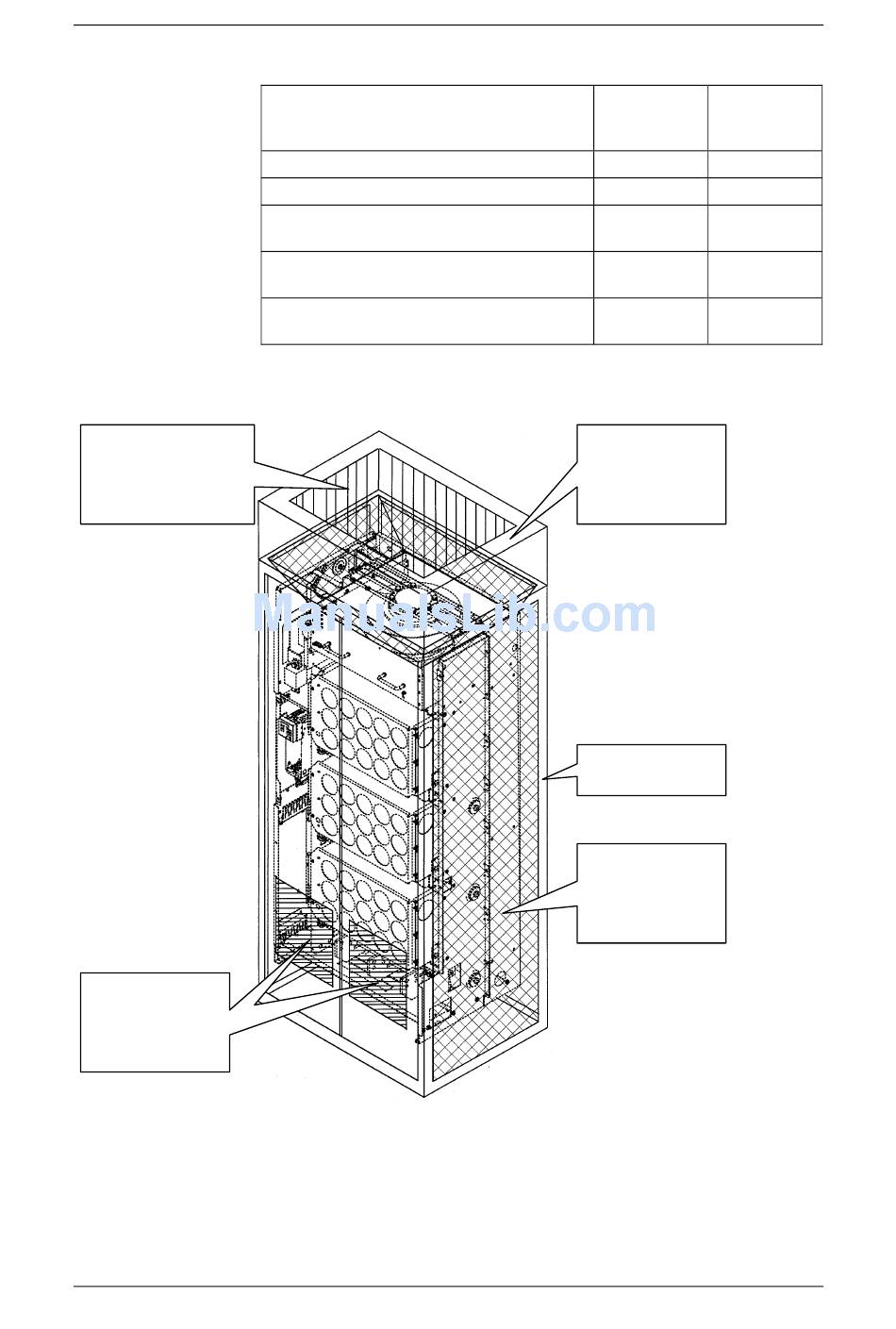

Fig. 5-6 Misure di coibentazione
Istruzioni di servizio
6SE70xx-xEJ60 6SE7037-0EK60
6SE70xx-xFJ60
6SE70xx-xGJ60
2 x RH28M
3
[m /s] 0,46
2
]
0,26
2
[m ]
0,26
2
[m ]
0,26
coibentazione diretta
da tutti i 4 lati tra
scatola ventilatore e
telaio dell'armadio
telaio armadio
coibentazione a
sinistra, destra e
dietro agli armadi
affiancati
Montaggio
2 x RH28M
0,6
0,26
0,26
0,26
