Allacciamento
P24
Off emerg
A1 Y10 Y11 Y12 Y21 Y22 13 23
3TK2828
A
Y33 Y34 PE 14 24
2
K1
M
7-16
I contatti di segnalazione del relé di emergenza con il carico dato (30 V
DC / 1 A) consentono almeno 100.000 inserzioni. La durata meccanica
è di ca. 10 Mio di inserzioni. Il relé di emergenza è un componente
importante per la sicurezza e l'affidabilità della macchina. Perciò per
una funzione mancante si deve sostituire la cartella con il relé di
emergenza. L'apparecchio in questo caso è da spedire per la
riparazione o da sostituire. Per il riconoscimento di una funzione
mancante sono necessarie verifiche funzionali ad intervalli regolari. Per
l'ambito di tempo sono praticabili gli intervalli dati nella prescrizione
BGV A3 §39, paragrafo 3. La verifica funzionale è perciò da eseguire a
seconda delle condizioni di esercizio, tuttavia almeno una volta l'anno
ed in più dopo la prima messa in servizio e dopo modifiche e
manutenzioni.
su
da
-S1
31 47 57 A1
3TK2828
32 48 58 Y33 Y34
Reset
S3
-K1

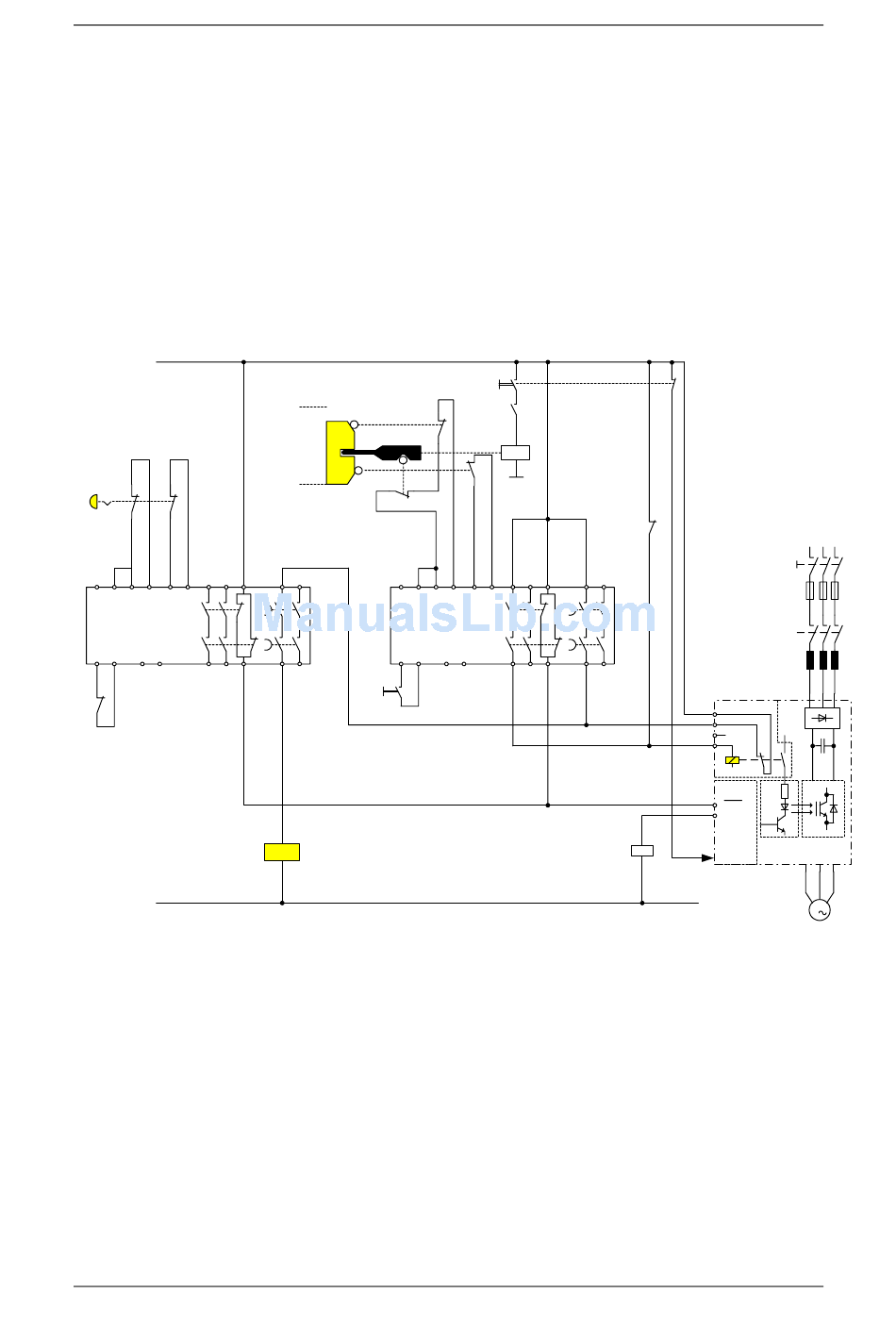

Fig. 7-9 Esempio d'impiego funzione "Stop emergenza" con combinazione di
sicurezza contattore per la sorveglianza di un dispositivo di protezione
mobile in categoria di sicurezza 3 secondo EN 954-1
richiesta sblocco
dispositivo protezione
S2
K2
-Y1
Y10 13 23 31 47
Y11 Y12 Y21 Y22
A
PE 14 24 32 48
2
X: ingresso binario, da collegare con OFF3
p.e. X101.8 --> P558 = 21
Y: uscita binaria, da collegare con segnalazione
"raggiunto valore confronto"
p.e. X101.6 --> P654 = 120; P796 = 0 (valore di confronto)
Istruzioni di servizio
08.2008
K2
interruttore
principale
57
58
-X533
1
2
3 P2
4
4
M
X101
X
OFF3
Y
n = 0
scheda
regolazione
CU
SIMOVERT
-K2
MASTERDRIVES
AUS1
6SE7087-2JK50 Siemens AG
SIMOVERT MASTERDRIVES
rete
-Q1
K1
U1 V1 W1
PV
U2 V2 W2
M
3
