Montaggio di schede opzionali

AVVERTENZA
Slots
Siemens AG 6SE7087-2JK50
SIMOVERT MASTERDRIVES
Le schede devono essere sostituite solo da personale qualificato.
Le schede non devono essere inserite od estratte sotto tensione.
Nel box dell'elettronica dell'apparecchio sono a disposizione fino a sei
Slots per il montaggio di schede opzionali. Gli Slots sono
contrassegnati con le lettere dell'alfabeto da A a G. Lo Slot B non è
presente nel box dell'elettronica, esso viene usato negli apparecchi
della grandezza costruttiva Kompakt PLUS.
Se si vogliono usare gli Slots da D a G, allo scopo si necessita in
aggiunta:
♦ dell'espansione bus LBA (Local Bus Adapter), che serve ad
accogliere la scheda di regolazione e fino a due portaschede, e
♦ di un portaschede (ADB - Adaption Board) su cui possano essere
fissate fino a due schede opzionali.
Gli Slots si trovano alle seguenti posizioni:
♦ Slot A
scheda di regolazione
♦ Slot C
scheda di regolazione
♦ Slot D
portaschede posto montaggio 2
♦ Slot E
portaschede posto montaggio 2
♦ Slot F
portaschede posto montaggio 3
♦ Slot G
portaschede posto montaggio 3

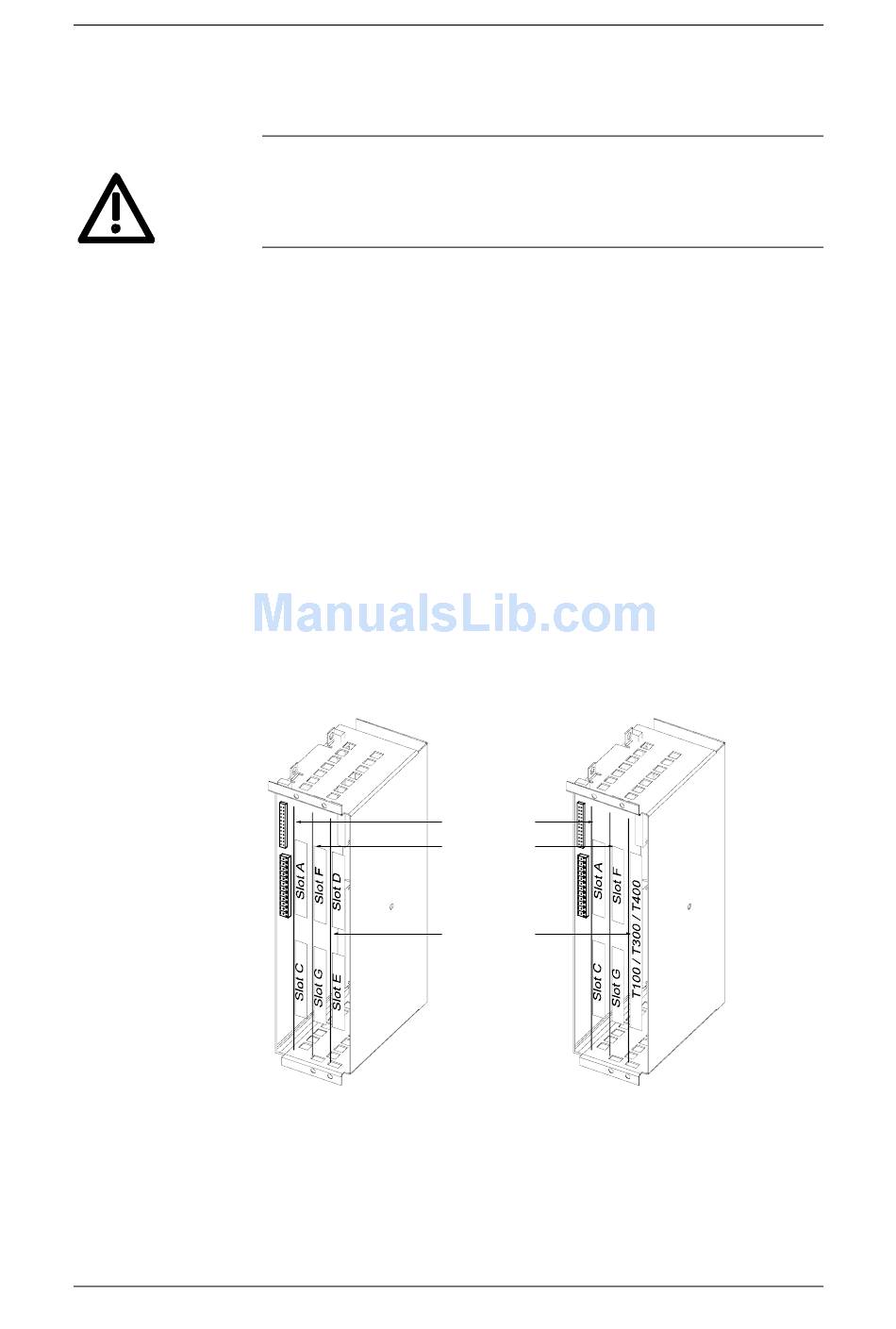

Fig. 5-7 Posizione degli Slots nel box dell'elettronica
Istruzioni di servizio
posto montg 1
posto montg 3
posto montg 2
Montaggio
posizione sopra
posizione sotto
posizione sopra
posizione sotto
posizione sopra
posizione sotto
