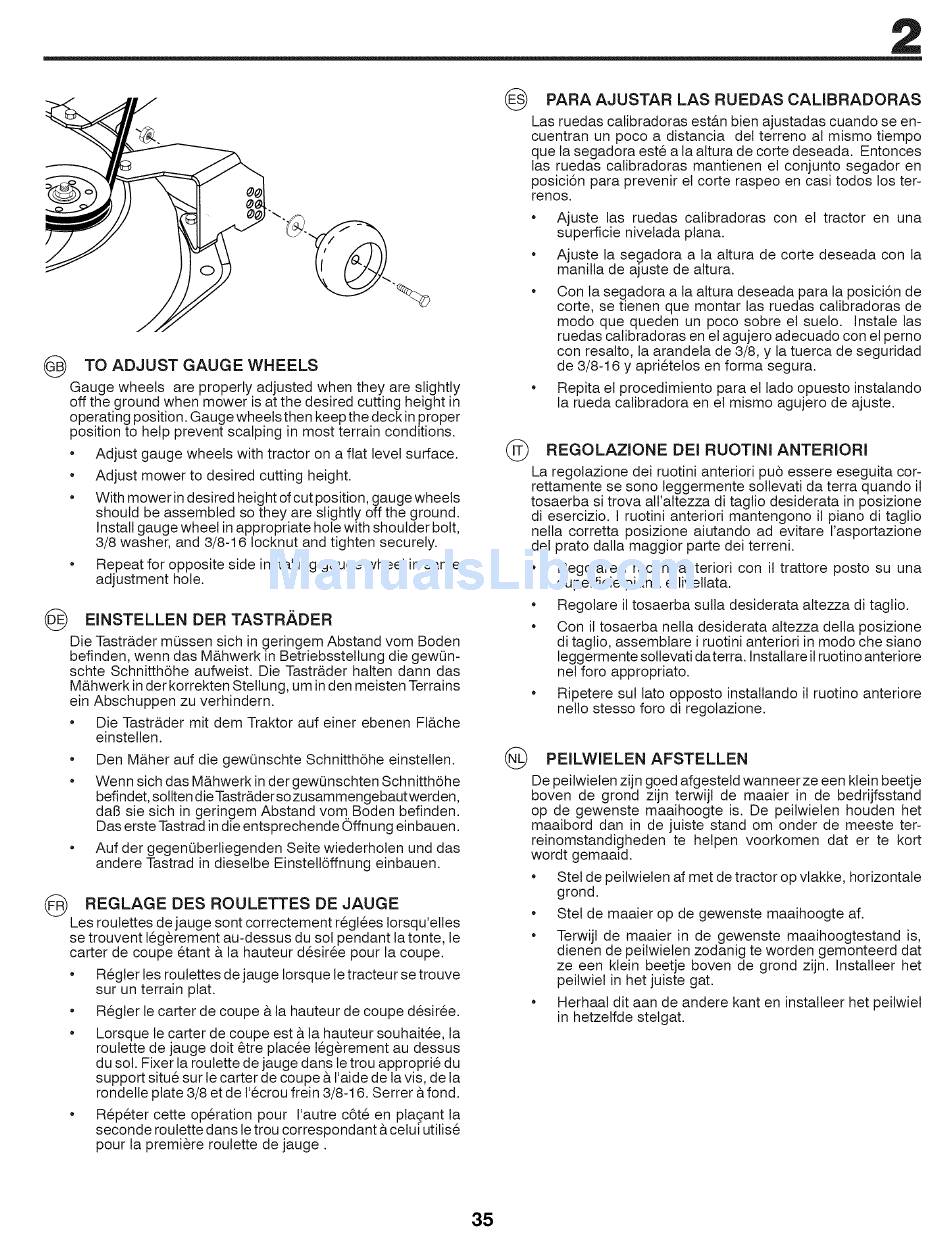

TO ADJUST
GAUGE
WHEELS
Gauge wheels are properly adjusted when they are slightly
off the ground when mower is at the desired cutting height in
operating position. Gauge wheelsthen keep the deckin proper
position to help prevent scalping in most terrain conditions.
Adjust gauge wheels with tractor on a flat level surface.
Adjust mower to desired cutting height.
With mower indesired height of cut position, gauge wheels
should be assembled so they are slightly off the ground.
Install gauge wheel in appropriate hole with shoulder bolt,
3/8 washer, and 3/8-16 Iocknut and tighten securely.
Repeat for opposite side installing gauge wheel in same
adjustment hole.
(_
EINSTELLEN
DER TASTRADER
Die Tastr&der mOssen sich in geringem Abstand vom Boden
befinden, wenn das M&hwerk in Betriebsstetlung die gewOn-
schte Schnitth6he
aufweist. Die Tastr&der halten dann das
M&hwerk in der korrekten Stellung, um in den meisten Terrains
ein Abschuppen zu verhindern.
Die Tastr&der mit dem Traktor auf einer ebenen Fl&che
einstellen.
*
Den M&her auf die gew0nschte Schnitth6he einstetlen.
Wenn sich das M&hwerk inder gewOnschten Schnitth6he
befindet, sottten die Tastr&der so zusammengebaut werden,
dab sie sich in geringem Abstand vom Boden befinden.
Das erste Tastrad in die entsprechende Offnung einbauen.
*
Auf der gegenQbertiegenden
Seite wiederholen und das
andere Tastrad in diesetbe Einstetl6ffnung
einbauen.
F_')
REGLAGE
DES ROULETTES
DE JAUGE
Les roulettes dejauge sont correctement regl6es torsqu'elles
se trouvent legerement au-dessus du sol pendant la tonte, le
carter de coupe etant & la hauteur desir6e pour la coupe.
Regter les roulettes de jauge Iorsque le tracteur se trouve
sur un terrain plat.
Regler le carter de coupe & la hauteur de coupe desir6e.
Lorsque le carter de coupe est b,la hauteur souhaitee, la
roulette de jauge dolt @re ptacee tegerement au dessus
du sol. Fixer la roulette de jauge dans te trou approprie du
support situe sur le carter de coupe & t'aide de la vis, de ta
rondetle plate 3/8 et de I'ecrou frein 3/8-16. Serrer &fond.
Rep6ter cette op@ation pour I'autre c6te en plagant la
seconde roulette dans le trou correspondant &cetui utilise
pour la premi@e roulette de jauge.
@
PARA AJUSTAR LAS RUEDAS CALIBRADORAS
Las ruedas calibradoras est&n bien ajustadas cuando se en-
cuentran un poco a distancia
det terreno al mismo tiempo
que la segadora este a la altura de corte deseada. Entonces
las ruedas catibradoras
mantienen et conjunto segador en
posici6n para prevenir el corte raspeo en casi todos los ter-
renos.
Ajuste las ruedas calibradoras
con et tractor en una
superficie nivelada plana.
Ajuste la segadora a la altura de corte deseada con la
manitla de ajuste de altura.
Con ta segadora a la altura deseada para la posici6n de
corte, se tienen que montar las ruedas calibradoras
de
modo que queden un poco sobre et suelo.
Instale las
ruedas calibradoras en et agujero adecuado con el perno
con resalto, la arandeta de 3/8, y la tuerca de seguridad
de 3/8-16 y aprietetos en forma segura.
Repita el procedimiento
para el lado opuesto instalando
la rueda calibradora
en et mismo agujero de ajuste.
(_
REGOLAZIONE
DEI RUOTINI
ANTERIORI
La regotazione dei ruotini anteriori pu6 essere eseguita cor-
rettamente se sono leggermente sollevati da terra quando il
tosaerba si trova atl'altezza di taglio desiderata in posizione
di esercizio. I ruotini anteriori mantengono
il piano di tagtio
nella corretta posizione aiutando ad evitare I'asportazione
det prato datla maggior parte dei terreni.
Regotare i ruotini anteriori con il trattore posto su una
superficie piana e livetlata.
*
Regolare il tosaerba sutta desiderata altezza di tagtio.
*
Con il tosaerba nella desiderata attezza della posizione
di taglio, assemblare i ruotini anteriori in modo che siano
leggermente sotlevati daterra. Installare il ruotino anteriore
net foro appropriato.
*
Ripetere sut lato opposto installando il ruotino anteriore
netlo stesso foro di regolazione.
@
PEILWIELEN AFSTELLEN
De peilwielen zijn goed afgesteld wanneer ze een klein beetje
boven de grond zijn terwijl de maaier in de bedrijfsstand
op de gewenste maaihoogte
is. De peilwieten houden het
maaibord dan in de juiste stand om onder de meeste ter-
reinomstandigheden
te hetpen voorkomen
dater
te kort
wordt gemaaid.
Stel de peilwielen af met de tractor op vlakke, horizontale
grond.
Stel de maaier op de gewenste maaihoogte af.
Terwijl de maaier in de gewenste maaihoogtestand
is,
dienen de peilwielen zodanig te worden gemonteerd dat
ze een klein beetje boven de grond zijn. Instalteer het
peilwiel in het juiste gat.
Herhaal dit aan de andere kant en installeer het peilwiet
in hetzetfde stelgat.
