(_)

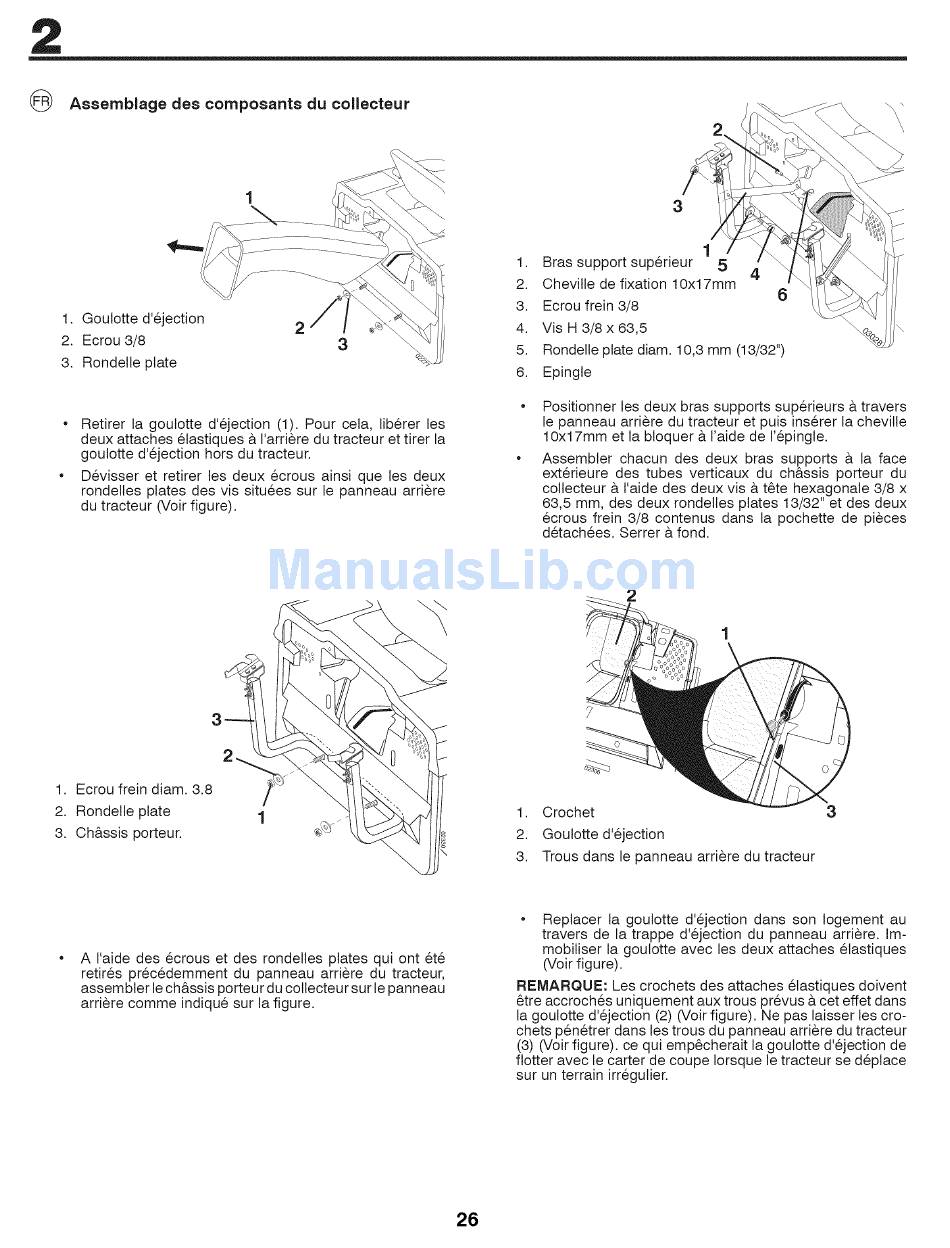

Assemblage
des cornposants du collecteur
1. Goutotte
d'ejection
2. Ecrou
3/8
3. Rondelle
plate
2
3
Retirer la goulotte d'ejection
(1). Pour ceta, liberer les
deux attaches etastiques & l'arriere du tracteur et tirer la
goutotte d'ejection hors du tracteur.
Devisser et retirer les deux ecrous ainsi que les deux
rondetles plates des vis situees sur le panneau arriere
du tracteur (Voir figure).
3
1.
2.
3.
4.
5.
6.
1
Bras support superieur
5
Chevitle de fixation 10xl 7mm
Ecrou frein 3/8
4
6
Vis H 3/8 x 63,5
Rondelle plate diam. 10,3 mm (13/32")
Epingte
Positionner les deux bras supports superieurs & travers
le panneau arriere du tracteur et puis inserer la cheville
10xl 7mm et la btoquer & l'aide de I'epingle.
Assembler
chacun des deux bras supports & la face
exterieure
des tubes verticaux
du ch&ssis porteur du
coltecteur & t'aide des deux vis & t6te hexagonale 3/8 x
63,5 mm, des deux rondetles plates 13/32" et des deux
ecrous frein 3/8 contenus dans la pochette de pieces
d6tachees. Serrer & fond.
1. Ecrou frein diam. 3.8
2. Rondette plate
3. Ch&ssis porteur.
2
1
1.
Crochet
2.
Goutotte d'ejection
3.
Trous dans le panneau arriere du tracteur
A I'aide des ecrous et des rondelles plates qui ont 6te
retires prec6demment
du panneau arriere du tracteur,
assembler le ch&ssis porteur du collecteur sur le panneau
arriere comme indique sur la figure.
Replacer la goutotte d'ejection dans son logement au
travers de la trappe d'ejection du panneau arriere. Im-
mobitiser la goutotte avec les deux attaches etastiques
(Voir figure).
REMARQUE:
Les crochets des attaches etastiques doivent
6tre accroches uniquement aux trous prevus & cet effet dans
la goulotte d'ejection (2) (Voir figure). Ne pas laisser les cro-
chets p6netrer dans les trous du panneau arriere du tracteur
(3) (Voir figure), ce qui emp6cherait la goutotte d'ejection de
flotter avec le carter de coupe Iorsque le tracteur se deptace
sur un terrain irregutier.
26
