1
1. Vorderer
Rahmen
der Grasfangbox
2.
Vinylverkleidung
3.
Spreizst_.be
4.
Splintstift
5.
Vinylverkleidung
2
4
5
\
4
g
6.
Rohr des Handgriffs
zum
Entleeren der Grasfangbox
7.
Fixierfeder 10 x 44mm
8.
Splintstift
9.
Kappe
1. Ausgleichende
2
Oberfl6che
2.
H6henjustierung
3.
Seitenjustierung
4.
Baggerklinke
3
5
6MM
(1/4")
- 9MM
(3/8")
@
®

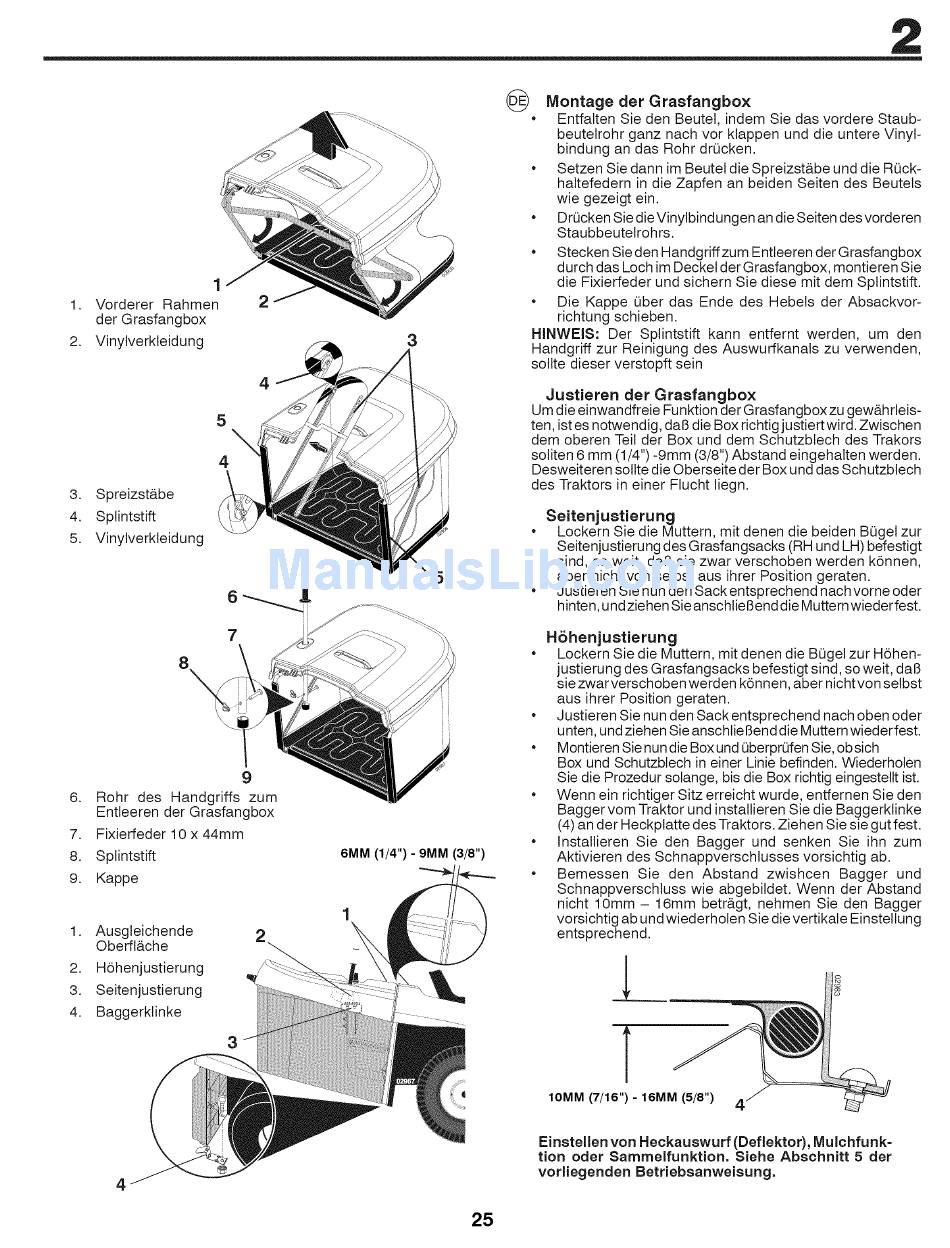

Montage
der Grasfangbox
Entfalten Sie den Beutet, indem Sie das vordere Staub-
beutelrohr ganz nach vor klappen und die untere Vinyl-
bindung an das Rohr dr0cken.
Setzen Sie dann im Beutel die Spreizst_be und die ROck-
haltefedern in die Zapfen an beiden Seiten des Beutets
wie gezeigt ein.
Dr0cken Sie die Vinylbindungen an die Seiten des vorderen
Staubbeutetrohrs.
Stecken Sie den Handgriff zum Entleeren der Grasfangbox
dutch das Loch im Deckel der Grasfangbox, montieren Sie
die Fixierfeder und sichern Sie diese mit dem Splintstift.
Die Kappe 0ber das Ende des Hebets der Absackvor-
richtung schieben.
HINWEIS:
Der Sptintstift kann entfernt werden,
um den
Handgriff zur Reinigung des Auswurfkanals
zu verwenden,
sollte dieser verstopft sein
Justieren
tier Grasfangbox
Um die einwandfreie Funktion der Grasfangbox zu gew&hrleis-
ten, istes notwendig, dab die Box richtig justiert wird. Zwischen
dem oberen Teil der Box und dem Schutzblech des Trakors
sotiten 6 mm (1/4") -9mm (3/8") Abstand eingehalten werden.
Desweiteren sotlte die Oberseite der Box und das Schutzbtech
des Traktors in einer Flucht liegn.
Seitenjustierung
Lockern Sie die Muttem, mit denen die beiden B0gel zur
Seitenjustierung des Grasfangsacks (RH und LH) befestigt
sind, so weit, dab sie zwar verschoben werden k6nnen,
aber nicht von selbst aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend nach vorne oder
hinten, und ziehen Sie anschtie 6end die Muttem wieder fest.
H6henjustierung
Lockern Sie die Muttern, mit denen die B0get zur H6hen-
justierung des Grasfangsacks
befestigt sind, so weit, dab
sie zwar verschoben werden k6nnen, abet nichtvon selbst
aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend nach oben oder
unten, und ziehen Sie anschtie Bend die Muttem wied er fest.
Montieren Sie nun die Box und 0berpr0fen Sie, ob sich
Box und Schutzbtech in einer Linie befinden. Wiederhoten
Sie die Prozedur solange, bis die Box richtig eingestellt ist.
Wenn ein richtiger Sitz erreicht wurde, entfernen Sie den
Bagger vom Traktor und installieren Sie die Baggerktinke
(4) an der Heckplatte des Traktors. Ziehen Sie sie gut fest.
Installieren Sie den Bagger und senken Sie ihn zum
Aktivieren des Schnappverschtusses
vorsichtig ab.
Bemessen
Sie den Abstand
zwishcen
Bagger
und
Schnappverschtuss
wie abgebildet. Wenn der Abstand
nicht 10mm - 16mm betr&gt, nehmen Sie den Bagger
vorsichtig ab und wiederholen Sie die vertikale Einstetlung
entsprechend.
m
T
IOMM
(7/16")
- 16MM
(5/8")
4
Einstellen yon Heckauswurf (Deflektor), Mulchfunk=
tion oder Sarnrnelfunktion.
Siehe Abschnitt 5 der
vorliegenden
Betriebsanweisung.
25
