(_

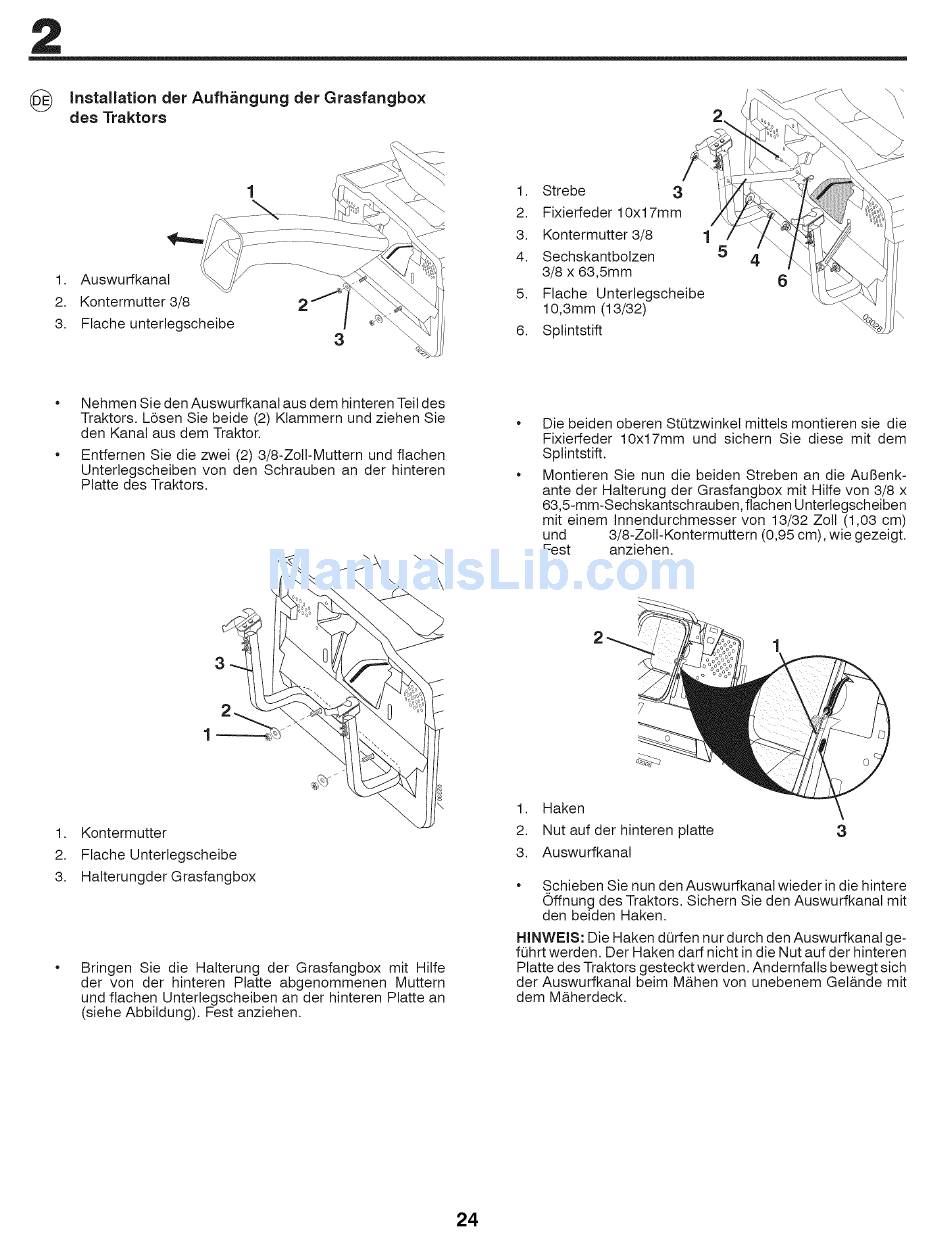

installation der Aufh_ngung der Grasfangbo×
des Traktors
1.
Auswurfkanal
2.
Kontermutter
3/8
3.
Flache
unterlegscheibe
1.
Strebe
3
2.
Fixierfeder 10x17mm
3.
Kontermutter 3/8
1
4.
Sechskantbolzen
3/8 x 63,5mm
5.
Flache Unterlegscheibe
10,3mm (13/32)
6.
Sptintstift
5
4
6
Nehmen Sie den Auswurfkanal aus dem hinteren Teil des
Traktors. L6sen Sie beide (2) Ktammern und ziehen Sie
den Kanal aus dem Traktor.
Entfernen Sie die zwei (2) 3/8-ZolI-Muttern
und flachen
Unterlegscheiben
von den Schrauben an der hinteren
Platte des Traktors.
Die beiden oberen StOtzwinkel mittels montieren sie die
Fixierfeder
10x17mm und sichern Sie diese mit dem
Sptintstift.
Montieren Sie nun die beiden Streben an die AuBenk-
ante der Halterung der Grasfangbox mit Hilfe von 3/8 x
63,5-mm-Sechskantschrauben,
flachen Untertegscheiben
mit einem Innendurchmesser
von 13/32 Zotl (1,03 cm)
und
3/8-Zoll-Kontermuttern
(0,95 cm), wie gezeigt.
Fest
anziehen.
1.
Kontermutter
2.
Flache Unterlegscheibe
3.
Halterungder Grasfangbox
Bringen Sie die Halterung der Grasfangbox
mit Hilfe
der vonder
hinteren Platte abgenommenen
Muttern
und flachen Unterlegscheiben
an der hinteren Platte an
(siehe Abbildung).
Fest anziehen.
1.
Haken
2.
Nut auf der hinteren platte
3.
Auswurfkanal
3
*
Schieben Sie nun den Auswurfkanal wieder in die hintere
Offnung des Traktors. Sichern Sie den Auswurfkanal
mit
den beiden Haken.
HINWEIS: Die Haken dOrfen nut dutch den Auswurfkanal ge-
fOhrt werden. Der Haken daft nicht in die Nut auf der hinteren
Platte des Traktors gesteckt werden. Andernfalts bewegt sich
der Auswurfkanal
beim M&hen von unebenem Get&nde mit
dem M&herdeck.
24
