1.
2.
1
2
Piastrina d'arresto dell'asta di
scarico
Rivestimento in ptastica
4
5
\
3.
4.
5.
Barre distanziatrici
Coppiglia
Rivestimento in ptastica
J
7
8
5.
Rivestimento in ptastica
6. Asta di scarico
7.
Perno di fissaggio 10 x 44mm
8.
Coppigtia
9.
Tappo
1.
Controllare chela superficie
sia allineata
2.
Staffa di regolazione
orizzontate
3.
Staffa di regolazione
verticale
4.
Lucchetto det
dispositivo
d'insaccatura
3
®
®

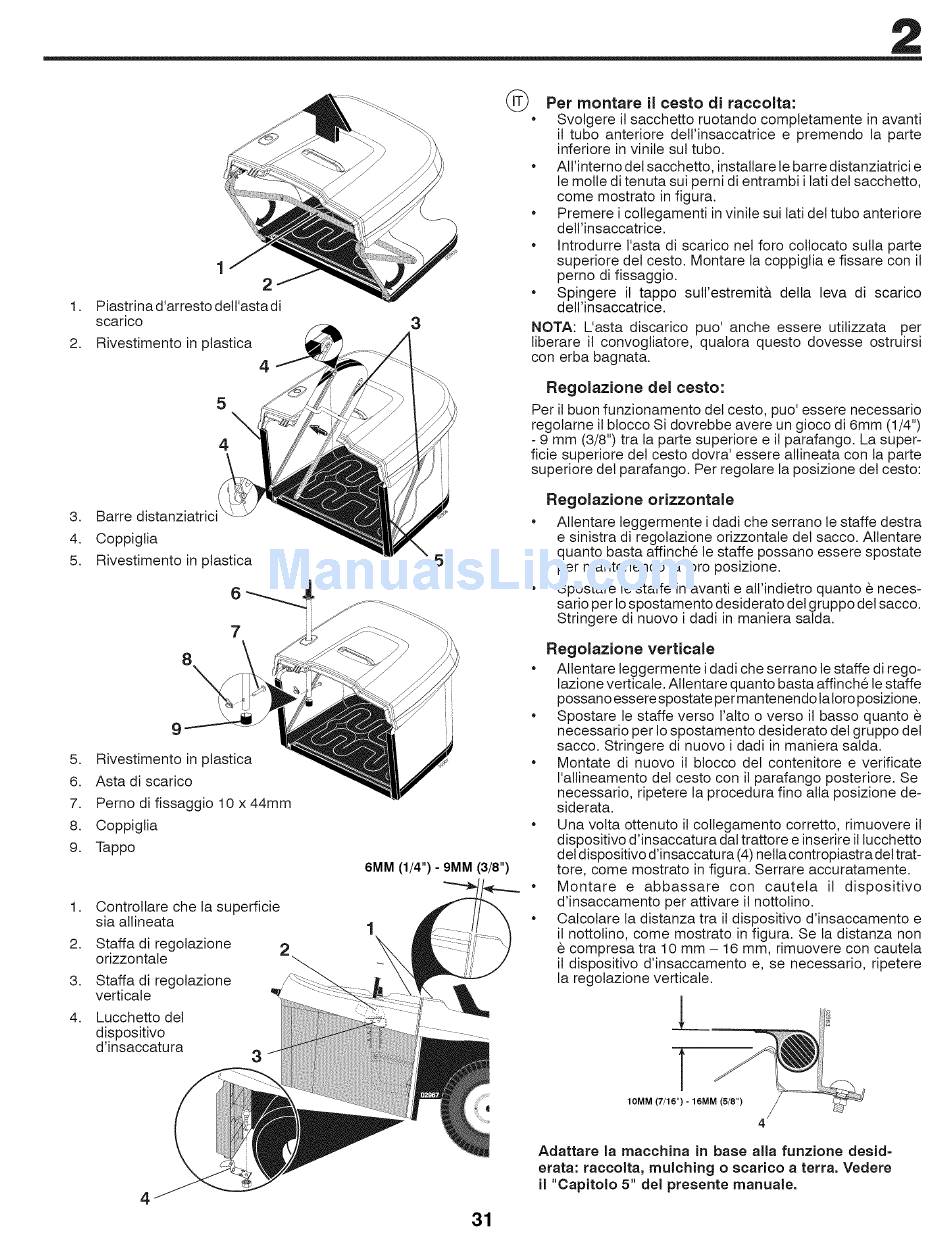

Per montare
il cesto dJ raccolta:
Svolgere il sacchetto ruotando completamente
in avanti
il tubo anteriore
delt'insaccatrice
e premendo
la parte
inferiore in vinite sut tubo.
Att'interno det sacchetto, instatlare le barre distanziatrici e
le molle di tenuta sui perni di entrambi i lati det sacchetto,
come mostrato in figura.
Premere i coltegamenti in vinite sui lati det tubo anteriore
detl'insaccatrice.
Introdurre l'asta di scarico nel foro collocato sutta parte
superiore del cesto. Montare la coppiglia e fissare con il
perno di fissaggio.
Spingere
il tappo sult'estremita
della leva di scarico
dell'insaccatrice.
NOTA: L'asta discarico
puo' anche essere utilizzata
per
liberare it convogtiatore,
qualora questo dovesse ostruirsi
con erba bagnata.
3
I
5
6MM
(1/4")
- 9MM
(3/8")
31
Regolazione
del cesto:
Per il buon funzionamento
del cesto, puo' essere necessario
regotarne il btocco Si dovrebbe avere un gioco di 6mm (1/4")
- 9 mm (3/8") tra la parte superiore e it parafango. La super-
ficie superiore del cesto dovra' essere allineata con la parte
superiore det parafango. Per regolare la posizione det cesto:
Regolazione
orizzontale
Allentare leggermente i dadi che serrano le staffe destra
e sinistra di regotazione orizzontale del sacco. Allentare
quanto basta affinche le staffe possano essere spostate
per mantenendo
la loro posizione.
Spostare le staffe in avanti e alt'indietro quanto e neces-
sario per Iospostamento desiderato del gruppo det sacco.
Stringere di nuovo i dadi in maniera salda.
RegolazJone
verticale
Attentare leggermente i dadi che serrano le staffe di rego-
lazione verticale. Allentare quanto basta affinche le staffe
possano esserespostate permantenendolaloro
posizione.
Spostare le staffe verso l'alto o verso it basso quanto
necessario per Io spostamento desiderato del gruppo det
sacco. Stringere di nuovo i dadi in maniera salda.
Montate di nuovo il blocco det contenitore
e verificate
I'allineamento del cesto con il parafango posteriore. Se
necessario, ripetere la procedura fino alia posizione de-
siderata.
Una volta ottenuto il coltegamento corretto, rimuovere it
dispositivo d'insaccatura dal trattore e inserire il lucchetto
det dispositivo d'insaccatura (4) nella contropiastra del trat-
tore, come mostrato in figura. Serrare accuratamente.
Montare
e abbassare
con cauteta
il dispositivo
d'insaccamento
per attivare il nottotino.
Calcolare la distanza trail dispositivo d'insaccamento
e
il nottotino, come mostrato in figura. Se la distanza non
compresa tra 10 mm - 16 mm, rimuovere con cautela
it dispositivo d'insaccamento
e, se necessario, ripetere
la regolazione verticale.
_L
iii!
10MM
(7/16")
- 16M_
Adattare la macchina
in base alia funzione
desid=
erata: raccolta,
mulching o scarico a terra. Vedere
il "Capitolo
5" del presente manuale.
