6 Commissioning
!
100
Note!
x Prosonic Flow 93 has eight Analog Input function blocks to which various process
variables can be assigned as required.
x Totalizers 1–3 can be configured in various combinations with the totalizer controls.
It is possible to configure totalizers 1–3 only, or additionally integrate one or two
output control bytes in order to reset totalizer 1 or stop totalizing, for example.
The configuration is explained in detail on Page 103.

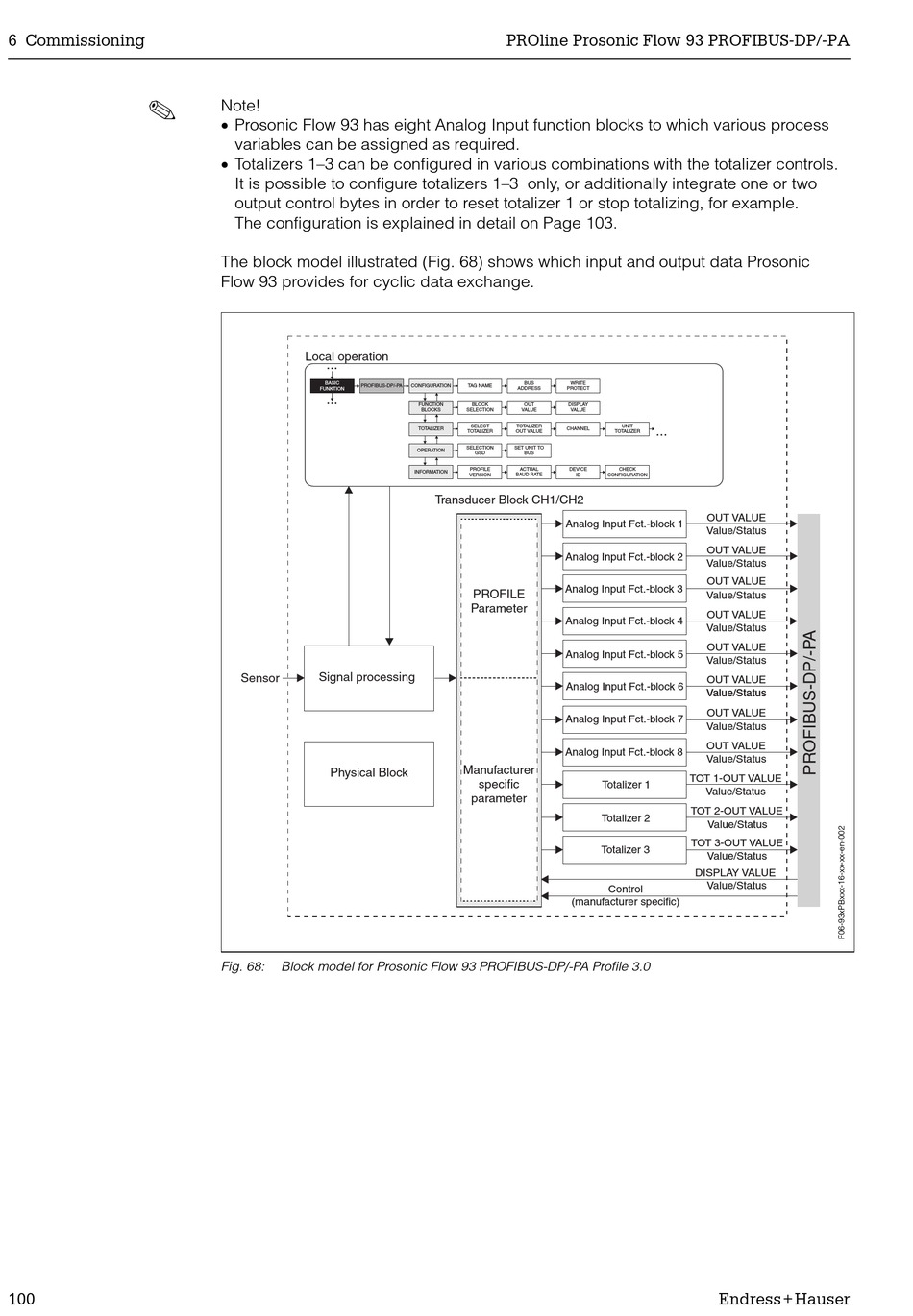

The block model illustrated (Fig. 68) shows which input and output data Prosonic
Flow 93 provides for cyclic data exchange.
Local operation
...
BASIC
PROFIBUS-DP/-PA
FUNKTION
...
Signal processing
Sensor
Physical Block
Fig. 68:
Block model for Prosonic Flow 93 PROFIBUS-DP/-PA Profile 3.0
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
BUS
WRITE
CONFIGURATION
TAG NAME
ADDRESS
PROTECT
FUNCTION
BLOCK
OUT
DISPLAY
BLOCKS
SELECTION
VALUE
VALUE
SELECT
TOTALIZER
TOTALIZER
CHANNEL
TOTALIZER
OUT VALUE
SELECTION
SET UNIT TO
OPERATION
GSD
BUS
PROFILE
ACTUAL
DEVICE
INFORMATION
VERSION
BAUD RATE
ID
Transducer Block CH1/CH2
Analog Input Fct.-block 1
Analog Input Fct.-block 2
Analog Input Fct.-block 3
PROFILE
Parameter
Analog Input Fct.-block 4
Analog Input Fct.-block 5
Analog Input Fct.-block 6
Analog Input Fct.-block 7
Analog Input Fct.-block 8
Manufacturer
specific
parameter
(manufacturer specific)
UNIT
...
TOTALIZER
CHECK
CONFIGURATION
OUT VALUE
Value/Status
OUT VALUE
Value/Status
OUT VALUE
Value/Status
OUT VALUE
Value/Status
OUT VALUE
Value/Status
OUT VALUE
Value/Status
Value/Status
OUT VALUE
Value/Status
OUT VALUE
Value/Status
TOT 1-OUT VALUE
Totalizer 1
Value/Status
TOT 2-OUT VALUE
Totalizer 2
Value/Status
TOT 3-OUT VALUE
Totalizer 3
Value/Status
DISPLAY VALUE
Value/Status
Control
