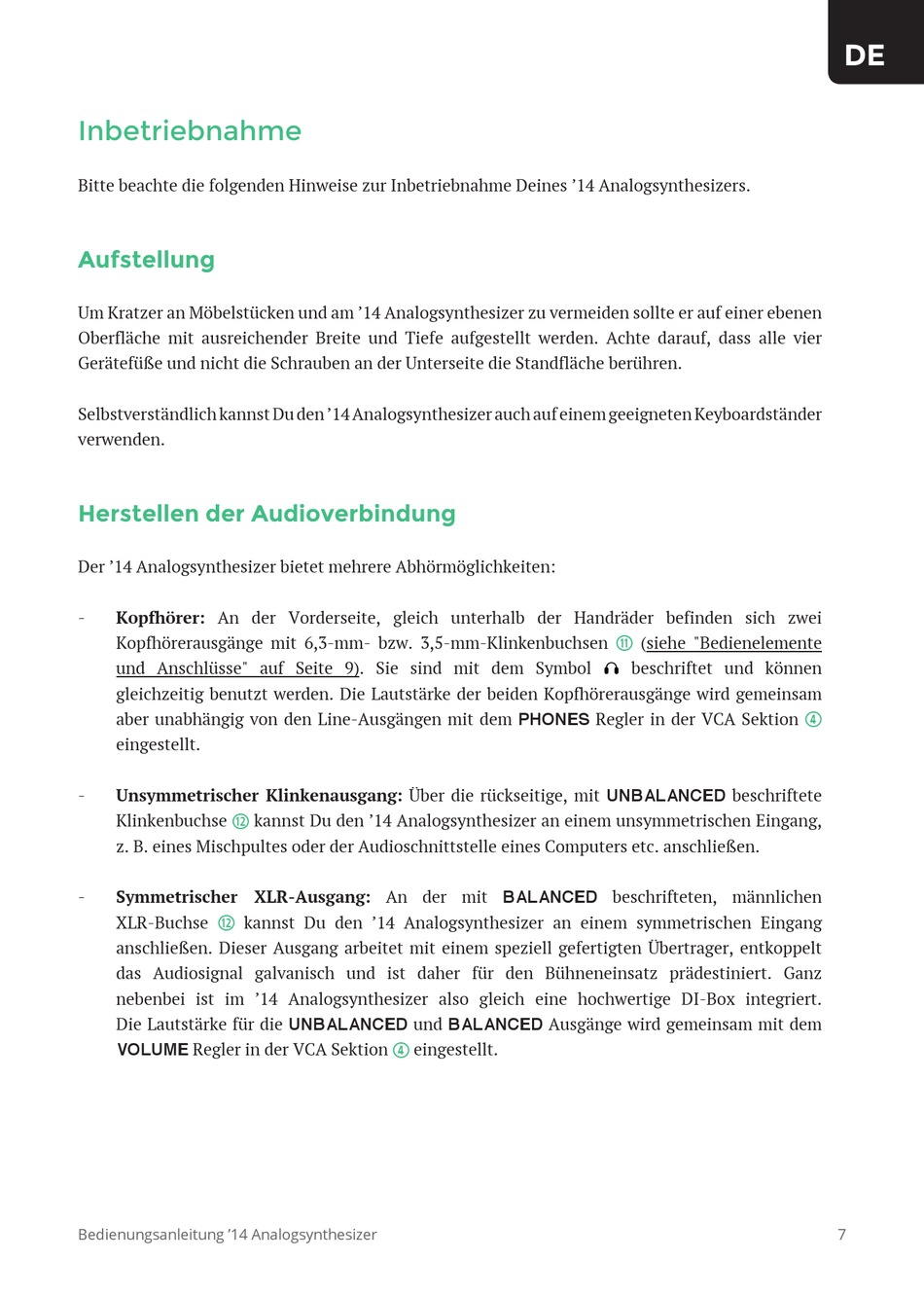

Inbetriebnahme

Bitte beachte die folgenden Hinweise zur Inbetriebnahme Deines '14 Analogsynthesizers.

Aufstellung

Um Kratzer an Möbelstücken und am '14 Analogsynthesizer zu vermeiden sollte er auf einer ebenen
Oberfläche mit ausreichender Breite und Tiefe aufgestellt werden. Achte darauf, dass alle vier
Gerätefüße und nicht die Schrauben an der Unterseite die Standfläche berühren.
Selbstverständlich kannst Du den '14 Analogsynthesizer auch auf einem geeigneten Keyboardständer
verwenden.

Herstellen der Audioverbindung

Der '14 Analogsynthesizer bietet mehrere Abhörmöglichkeiten:
- Kopfhörer: An der Vorderseite, gleich unterhalb der Handräder befinden sich zwei
Kopfhörerausgänge mit 6,3-mm- bzw. 3,5-mm-Klinkenbuchsen
und Anschlüsse" auf Seite 9). Sie sind mit dem Symbol
gleichzeitig benutzt werden. Die Lautstärke der beiden Kopfhörerausgänge wird gemeinsam
aber unabhängig von den Line-Ausgängen mit dem PHONES Regler in der VCA Sektion
eingestellt.
Unsymmetrischer Klinkenausgang: Über die rückseitige, mit UNBALANCED beschriftete
-
Klinkenbuchse
d
z. B. eines Mischpultes oder der Audioschnittstelle eines Computers etc. anschließen.
Symmetrischer XLR-Ausgang: An der mit BALANCED beschrifteten, männlichen
-
XLR-Buchse kannst Du den '14 Analogsynthesizer an einem symmetrischen Eingang
d
anschließen. Dieser Ausgang arbeitet mit einem speziell gefertigten Übertrager, entkoppelt
das Audiosignal galvanisch und ist daher für den Bühneneinsatz prädestiniert. Ganz
nebenbei ist im '14 Analogsynthesizer also gleich eine hochwertige DI-Box integriert.
Die Lautstärke für die UNBALANCED und BALANCED Ausgänge wird gemeinsam mit dem
VOLUME Regler in der VCA Sektion
Bedienungsanleitung '14 Analogsynthesizer
kannst Du den '14 Analogsynthesizer an einem unsymmetrischen Eingang,
eingestellt.
