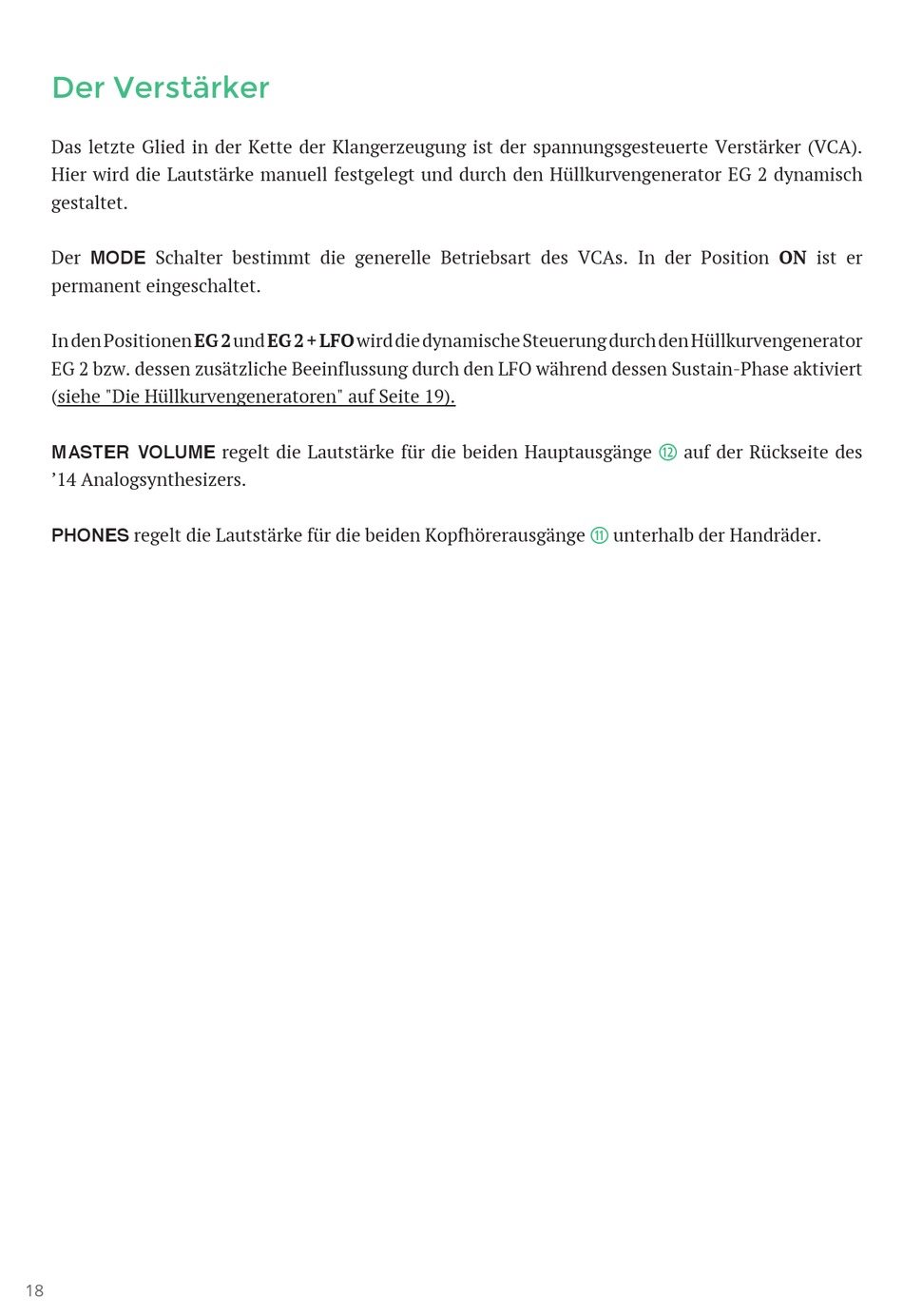

Der Verstärker
Das letzte Glied in der Kette der Klangerzeugung ist der spannungsgesteuerte Verstärker (VCA).
Hier wird die Lautstärke manuell festgelegt und durch den Hüllkurvengenerator EG 2 dynamisch
gestaltet.
Der MODE Schalter bestimmt die generelle Betriebsart des VCAs. In der Position ON ist er
permanent eingeschaltet.
In den Positionen EG 2 und EG 2 + LFO wird die dynamische Steuerung durch den Hüllkurvengenerator
EG 2 bzw. dessen zusätzliche Beeinflussung durch den LFO während dessen Sustain-Phase aktiviert
(siehe "Die Hüllkurvengeneratoren" auf Seite 19).
MASTER VOLUME regelt die Lautstärke für die beiden Hauptausgänge
auf der Rückseite des
d
'14 Analogsynthesizers.
PHONES regelt die Lautstärke für die beiden Kopfhörerausgänge
unterhalb der Handräder.
s
18
