ViaSat MEOLink User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual

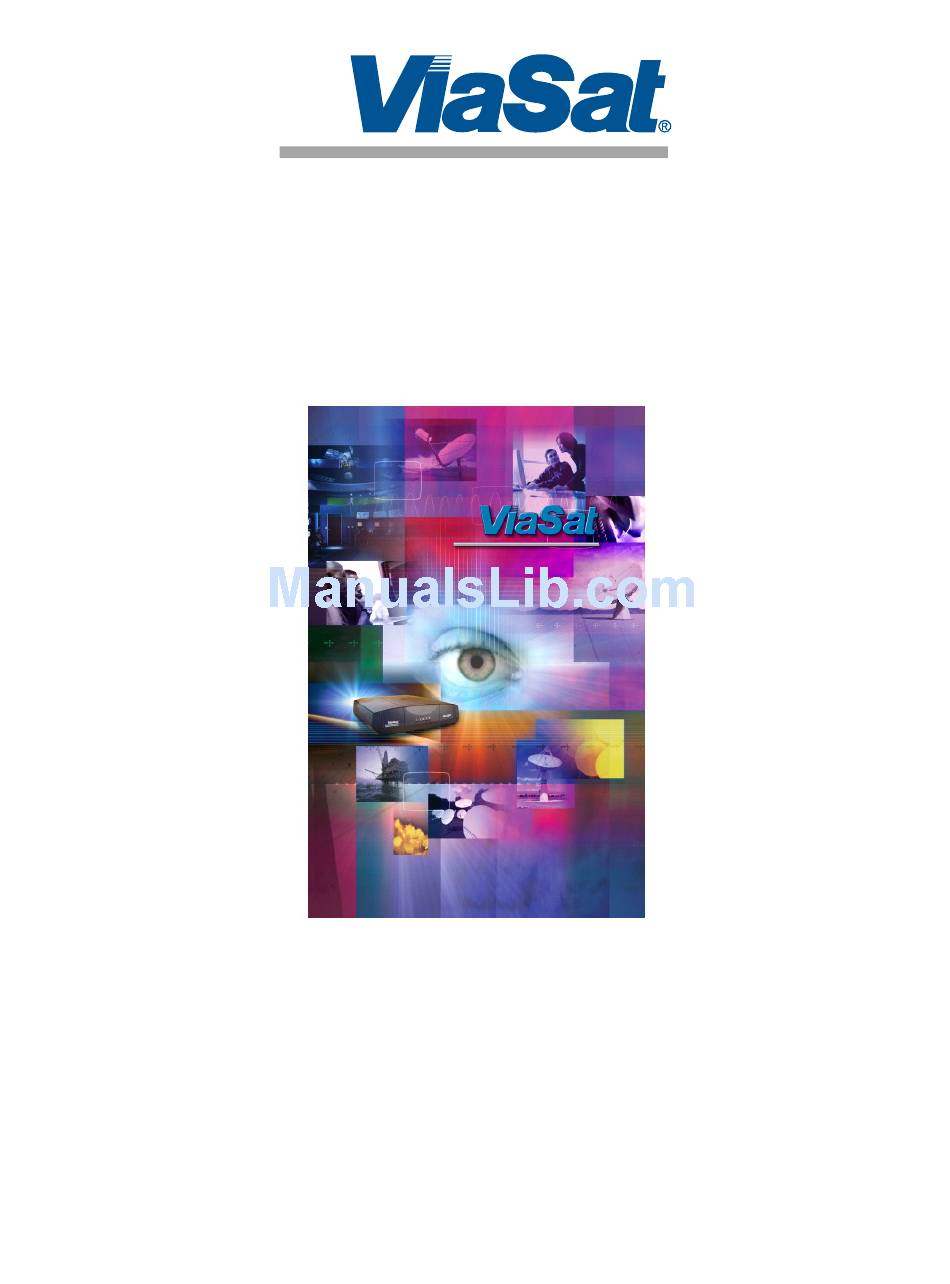

MEOLink Modem




User Manual
ViaSat Document No.: 1141780

(Rev. 002v4)






Advertisement

loading
Need help?

Need help?

Do you have a question about the MEOLink and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ViaSat MEOLink

Summary of Contents for ViaSat MEOLink

  • Page 1   MEOLink Modem User Manual       ViaSat Document No.: 1141780  (Rev. 002v4)               ...
  • Page 2     Germantown, MD  © 2012 ViaSat, Incorporated.  All rights reserved.  20511 Seneca Meadows    Parkway Suite 200   Germantown, MD 20876   ViaSat® and the ViaSat logo are registered trademarks of ViaSat, Inc.  MEOLink Modem  Phone:    (240) 686‐4400  is a trademark of ViaSat, Inc.  Fax:         (240) 686‐4800      Information  in  this  document  is  subject  to  change  without  notice.    All  product  Duluth, GA  names,  service  marks,  trademarks,  and  registered  trademarks  used  in  this ...
  • Page 3 The  MEOLink  Modem  User  Manual  covers  operation  and  management  of  the  MEOLink  Modem.      OCUMENT  ONVENTIONS Safety  and  Operation  Precautions  –  The  following  icons  identify  important  information,  factors,  and  problems  users  need  to  know  to  correctly  install  and  configure  the  MEOLink  Modem device.    TIP:  The “Tip” icon identifies suggestions important for performing configuration  procedures.  NOTE:  The “Note” icon identifies information important for performing  configuration procedures. ...
  • Page 4 Loading via TFTP  ............................ 2‐16     2.1.5.3 Filter File Formats ............................ 2‐17     2.1.5.4 Configuring Custom Filters  ......................... 2‐17     2.1.6 Restoring Factory Defaults .......................... 2‐18     MEOLink Modem Operations  ........................  3 ‐18     Key Features ................................. 3‐18     3.1.1 LED  ................................ 3‐18     3.1.2 Ethernet Port Selection .......................... 3‐18     3.1.2.1 Data Plane Ethernet Ports ...
  • Page 5 MEOLink Modem Help  .......................... 3‐60     FAQ ................................  4 ‐62     4.1.1 Initial Verification of Modem Operation ..................... 4‐62     Glossary ..............................  5 ‐63     Agency Approvals ...........................  6 ‐66     APPENDIX A MEOLINK Modem SNMP MIB  ....................  7 ‐67     Appendix B: MEOLink modem public licenses ..................  8 ‐140   1141780, Rev. 002     iii     ...
  • Page 6 MEOLink User Manual                List of Tables    Table 1:  Physical Interface Specifications ................................  1 ‐3   Table 2: Front Pant LED Descriptions ..................................  1 ‐4   Table 3:  Physical and Temperature Guidelines  ..............................  1 ‐5   Table 4: Software Installation Files  ..................................  2 ‐8   Table 5:  Modem Configuration Parameters ................................  3 ‐23   Table 6:  ACM Algorithm Configuration Parameters ............................  3 ‐24   Table 7: AUPC Algorithm Configuration Parameters ............................  3 ‐26  ...
  • Page 7         List of Figures    Figure 1: MEOLink Modem Rear Panel Interfaces ..............................  1 ‐3   Figure 2: MEOLink Modem Front Panel LEDs .................................  1 ‐4   Figure 3: MEOLink Physical Dimensions (inches)  ..............................  1 ‐6   Figure 4:  MEOLink Modem Equipment Layout ..............................  2 ‐7   Figure 5: Telnet Login ......................................  2 ‐9   Figure 6: Public License and Main User Menu  ..............................  2 ‐10   Figure 7: Software Update via TFTP ..................................  2 ‐11   Figure 8: Software Update via FTP ..................................  2 ‐11  ...
  • Page 8 MEOLink User Manual                                          Rev 002vx vi    1141780,       ...
  • Page 9 The  MEOLink  Modem  is  a  high‐performance  multi‐Ethernet  port  multi‐channel  per  carrier  (MCPC)  satellite  modulator/demodulator  that  converts  Ethernet  input  signals  into  multiple  waveform  intermediate  frequencies  (IF)  and  vice  versa.    The  MEOLink  provides  DVB‐S2  waveform  backward  compatibility  with  fielded  modem  technology,  while  adding  dual ...
  • Page 10 MEOLink User Manual              1.1.2 MEOLink Modem Key Features  The MEOLink Modem contains the following key features:   DVB‐S2 standard, 10 to 180Msym/sec   MEO support  Two demodulators, one modulator   one carrier per modulator/demodulator (not multicarrier)   handover capability   High Doppler    Ethernet  1GigE terrestrial interfaces  GSE encapsulation   ACM  (all  modulation  codes,  including  32APSK):  Including  teleport  where  there  is  potentially  one  large  outbound  and  a  number  of  thin  inbounds  (thus  there  are ...
  • Page 11 MEOLink User Manual              1.1.3 MEOLink Modem Physical Interface  The MEOLink Modem physical interfaces are contained on the rear panel as shown in Figure  1, and described in Table 1.     Figure 1: MEOLink Modem Rear Panel Interfaces     Table 1:  Physical Interface Specifications  Interface  Description Specification  J1  RX 1 – Demodulator A Input  SMA; 140MHz IF  J2  RX 2 – Demodulator B Input  SMA; 140MHz IF  J3  TX MON – Modulator Monitor  SMA; 140MHz IF  J4  TX – Modulator Output  SMA; 140MHz IF  J5  AUX In – Future Use  3.3V logic  J6  EXT REF – External Reference Clock  BNC; 10MHz  Input  J7  Serial – Future Use  DB‐9; EIA 232 ...
  • Page 12 MEOLink User Manual              1.1.4 MEOLink Modem Front Panel LEDs  The  MEOLink  Modem  LEDs  are  contained  on  the  front  panel  as  shown  in  Figure  2,  and  described in Table 2.     Figure 2: MEOLink Modem Front Panel LEDs     Table 2: Front Pant LED Descriptions  LED  On  Off  Flashing  Slow Blink  PWR  Power present to  No power present to  N/A  N/A ...
  • Page 13 MEOLink User Manual              LED  On  Off  Flashing  Slow Blink  TEST  Loopback is on or TX  Not TX test signal  N/A  N/A  test signal such as  and not in loopback  AWGN, CW  PWR (Fan 1)   Power present to  No power present to  N/A  N/A  Fan1  Fan1  FAULT (Fan 1)  Fan 1 speed does not  Fan 1 is present and  N/A  N/A  match the set speed  passes the speed  (+/‐ 20%)  check  PWR (Fan 2)   Power present to  No power present to  N/A ...
  • Page 14 MEOLink User Manual                  Figure 3: MEOLink Physical Dimensions (inches)  Rev 002vx 1‐6    1141780,       ...
  • Page 15   1.1.6 MEOLink Modem Web and SNMP Interface  The  MEOLink  Modem  may  be  fully  controlled  through  the  Web  interface,  the  SNMP  Interface, or both.  The Web interface provides modem control functions and serves as an  operator’s  graphical  user  interface  to  the  modem.  Higher  level  M&C  systems  may  interact  with  the  modem  through  the  modem’s  Simple  Network  Management  Protocol  (SNMP) ...
  • Page 16   Specific  upgrade  instructions  for  both  TFTP  and  non‐TFTP  equipment  setups follow in subsequent sections.  To  load  a  new  software  image  into  the  modem,  first  obtain  the  software  installation  files  listed  in  Table  4  below.  These  files  may  be  obtained  from  ViaSat  Customer  Support  (http://www.viasat.com  ), and may be distributed within a single gzip file.   ...
  • Page 17 MEOLink User Manual              8. rfcal (directory for custom calibration files)  9. u‐boot.bin  2. To update the Modem Flash with the newly installed files on the boot server, follow  the procedure described in 2.1.3  and 2.1.3.1    2.1.1.2 Modem Flash Installation via FTP  For FTP site setup (no TFTP Server), load release files (example is for release 03.00.05)  into  the MEOLink modem as follows:  1. Load the files from your PC, Laptop or other computer to the MEOLink modem  using FTP follows  ftp <modem‐ip‐address>  b. Name: o3b  password: o3b  d. ftp> pas  e. ftp> bin  ftp> put o3b‐03.00.05.tar.bz2  ftp>put o3bboot‐03.00.05.tar.bz2  h. ftp>quit  2. To update the Modem Flash with the newly installed files on the boot server,  follow the procedure described in 2.1.3  and 2.1.3.1  Section 2.1.3.2    2.1.2 MEOLink Modem Operator Login and Main Menu ...
  • Page 18 MEOLink User Manual                Figure 6: Public License and Main User Menu    2.1.3 MEOLink Modem Flash Software Update  To update the MEOLink Modem Flash with the latest software update, place the release files  on  the  TFTP  Server  or  on  the  modem  ramdisk  as  per  the  instructions  in  Section  2.1.1.1  or  Section 2.1.1.2  Rev 002vx 2‐10    1141780,       ...
  • Page 19 MEOLink User Manual                2.1.3.1 via TFTP Server  From  the  User  Menu  commit  the  files  previously  loaded  onto  the  TFTP  Server  to  Flash  by  entering “z” from the User Menu as shown in Figure 7.      Figure 7: Software Update via TFTP    2.1.3.2 via FTP  From the User Menu commit the files previously loaded onto the modem ramdisk to Flash  by entering “u” from the User Menu as shown in Figure 8.      Figure 8: Software Update via FTP     ...
  • Page 20 MEOLink User Manual              2.1.4 MEOLink Modem Network Configuration in EEPROM  The  default  network  configuration  values  from  the  factory  are  (also  note  Section  2.1.6  ‐  Restoring Factory Defaults):  IP Address: 192.168.2.177  b. Netmask: 255.255.255.0  Gateway IP: 192.168.2.1  d. TFTP Server IP: 192.168.2.171  Use this information to connect to the modem initially. To change these values, follow the  steps below;  Figure 9 through Figure 15 illustrate the steps.  1. Enter e to enter the eeprom configuration.  2. Enter h to change the hostname (ModemName can be up to 15 characters long;  e.g., use “o3btSN” where the SN is the last two digits of the serial number.  For  example, o3bt40.). When prompted to change, enter y to enter the new name.  NOTE: For all the steps that follow, the procedure is similar to changing the  hostname: i.e., when prompted whether you want to change the value, enter y, ...
  • Page 21 MEOLink User Manual              Figure 9: EEPROM Configuration Menu      Figure 10: Hostname Update      Figure 11: TFTP Server IP Address Change       Rev 002vx 1141780,     2‐13     ...
  • Page 22 MEOLink User Manual                Figure 12: Modem Control Port IP Address Change      Figure 13: Modem Netmask Address Change      Rev 002vx 2‐14    1141780,       ...
  • Page 23 Custom  filters  for  roll‐off  of  the  square‐root  raised  cosine  transmit  data  shaping  may  be  added to the MEOLink Modem. These custom filters are specified in files, according to the  format  detailed  in  2.1.5.3.      The  files  must  be  first  downloaded  to  the  MEOLink,  stored  in  flash,  and  then  configured  using  the  Web  (or  SNMP)  interface.  The  procedures  for ...
  • Page 24 3. Load  your  custom  filter  files  from  your  PC,  Laptop  or  other  computer  to  the  MEOLink modem using FTP follows  ftp <modem‐ip‐address>  b. Name: o3b  password: o3b  d. ftp> pas  e. ftp> bin  ftp> mput customFilter0*  mput customFilter020.txt? y  h. mput customFilter025.txt? y  mput customFilter035.txt? y  quit  4. Complete the load by logging into the MEOLink modem Operator Main Menu, see  section 2.1.2, and:  From the User Menu, enter f to copy custom filter files from the FTP  default directory to the internal flash drive; see Figure 16.      Figure 16: Filter Update via FTP (f command)    2.1.5.2 Loading via TFTP   For TFTP site setup, load files into the MEOLink modem as follows:  1. Copy your custom filter files onto the TFTP Server location for the modem,   b. %cp customFilter* /tftpboot/meolink/filter/ ...
  • Page 25 Each 32‐bit value represents a filter coefficient as a real and imaginary pair. The 16  most  significant  bits  represent  the  “I”  or  real  part  in  2’s  complement  and  the  16  least significant bits represent the “Q” or imaginary part in 2’s complement.     2.1.5.4 Configuring Custom Filters  To  select  and  use  the  custom  filter  files,  open  the  MEOLink  Modem  Web  Interface  and  navigate to the Modem category on the Configuration page. Select which custom file to use   Rev 002vx 1141780,    ...
  • Page 26 After  several  more  seconds  those  same  lights  will  flash  for  5  seconds  and  the  modem will reboot.     When the modem comes up, the EEPROM parameters containing the IP addresses  will be restored to the settings specified in Section 2.1.4 , and   The database will be reset to the factory defaults of the release burned into Flash,  or that of the TFTP Boot server if it matches the default addressing.     3 MEOLINK MODEM OPERATIONS  Key Features  3.1.1 LED  The following are the expected Front Panel LED displays at power up:  1) LED are all on at power up.  2) Demod1,  Demod2,  Mod,  External  Ref,  Test  will  be  off  after  HOST  FPGA  is  loaded  and taken out of reset.  3) Three fan fault LED will be off after FAN check passes ...
  • Page 27 MEOLink User Manual               Switchovers  will  continue  to  occur  whenever  the  active  port  goes  down.  Alarms  notify the operator when the active port goes down.  3.1.3 Transmit Mute   The  modem  transmission  is  off  at  power  up  and  remains  off  until  enabled  by  the  software. ...
  • Page 28 MEOLink User Manual                Figure 19: Load Config Button        Figure 20: Load Configuration Confirmation Message  If the operator makes changes while in edit mode and selects the Monitor button without  clicking on Load Config, a warning pops up (Figure 21) that all changes will be lost. Clicking  Cancel on the pop‐up warning results in a pop up confirming that Edit mode is still active.      Figure 21: Switch to Monitor Mode Warning      Figure 22: “Staying in Edit Mode” Message    3.2.4 Refresh   The Refresh button reloads dynamic values for fields to which this applies.  The Diagnostics  tab  is  an  example  where  some  fields  are  dynamic—e.g.,  clicking  the  Refresh  button  under ...
  • Page 29 MEOLink User Manual              3.2.5 Configuration Tab    Figure 23: Configuration Dropdown Menu    3.2.5.1 Edit and Monitor Functions  Two radio buttons (in the middle, see Figure 24) allow editing or monitoring fields.   Figure 24: Edit and Monitor Buttons  An  operator  monitors  system  items  by  leaving  the  Monitor  radio  button  selected  (fields  remain grayed out as in Figure 25) or edits parameters by clicking on the Edit radio button  (Figure 26).          Figure 25: Example of GUI Monitor Function     Rev 002vx 1141780,    ...
  • Page 30 MEOLink User Manual                Figure 26: Example of GUI Edit Function  3.2.5.2 Modem  The  Modem  Configuration  page  contains  parameters  that  are  often  found using  a  satellite  site “cut sheet” used during antenna installation and modem commissioning. These values  are rarely changed once the system is optimized and operational.      Figure 27: Modem Configuration Screen  Rev 002vx 3‐22    1141780,       ...
  • Page 31 MEOLink User Manual                Table 5:  Modem Configuration Parameters  Field Definition/Configuration General Properties Modem Mode Rx Only, Tx Only, Teleport Rx only, or Normal (Full Duplex) Local Site ID 12-bit VLAN ID Web Lockout Blocks web user from making configuration changes to the modem.
  • Page 32 MEOLink User Manual                Figure 28: Set Power Transmit Level Okay Message  3.2.5.2.2 Initiate Handover  Clicking on the Initiate Handover button switches from the primary Demod to the secondary  Demod. The operator needs to select the Demod to which the switchover should occur (in  the Demod Select). This is a dynamic change that does not cause the transmit signal to be  disabled.  3.2.5.3 ACM  ACM (Adaptive Coding and Modulation) is an advanced algorithm that automatically adjusts  the  modulation  and  coding  points  in  response  to  conditions  such  as  rain  fade  and/or  variations  in  satellite  footprint  power. For example,  during clear  sky  conditions  at  all  sites, ...
  • Page 33 Advanced Uplink Power Control (AUPC) conserves satellite power through outbound carrier  attenuation adjustments based on Es/No and link utilization.  When link utilization is low and  link conditions are favorable, AUPC adds attenuation to reduce the transmit power.  When  link utilization increases or link conditions become less favorable, attenuation is reduced to  increase the transmit power. When full capacity is reached, AUPC applies zero attenuation  and  the  MEOLink  modem  operates  at  the  fully  configured  transmit  power  level,  a  setting  that presumably contains sufficient margin to provide the desired level of service.   It is desirable to have the update interval of AUPC much slower than that of ACM so that as  power  changes,  the  ACM  algorithm  has  an  opportunity  to  run  and  change  ModCods,  thus  enhancing the effect of AUPC to settle into the configured utilization range.  The  AUPC  algorithm  monitors  the  received  Es/No  levels  of  the  terminals  to  which  it ...
  • Page 34 MEOLink User Manual              2. From the Configuration tab, select Sites and set the fields below:  AUPC Operation: Select Enable to enable AUPC for this site. AUPC can be  independently enabled or disabled for each of the sites.  b. AUPC Es/No Margin and AUPC Es/No Hysteresis:  These two values should  be  added  together  and  considered  as  one  “margin”  which  is  used  in  two  different places when considering reducing the power level.  i. Because  AUPC  does  not  want  to  transmit  at  a  needlessly  high  power level, it checks to see if all sites have at least this much SNR ...
  • Page 35 MEOLink User Manual              Field Definition/Configuration 100%. Fast Up Increment When AUPC increases the transmit power level due to atmospheric conditions, it will only increase the power by this amount before it reevaluates. Default is 1 dB; range is 0.1 dB to 2 dB.
  • Page 36 MEOLink User Manual                  Figure 31: Sites Configuration Screen  Rev 002vx 3‐28    1141780,       ...
  • Page 37 MEOLink User Manual              3.2.5.6 QoS  3.2.5.6.1 802.1 Q Overview  The  802.1  Q  protocol  is  used  to  configure  virtual  LANS  and  to  provide  better  service  to  selected  traffic.  The  4‐byte  header  has  a  2‐byte  protocol  identifier  (TPID)  and  2‐byte  tag ...
  • Page 38 MEOLink User Manual              Field Definition/Configuration Pause Frames Gives the ability to set flow control to upstream equipment Single Queue Uses Queue 0 properties to set single queue values Lower Threshold Used to configure flow control. If the queue reaches this value...
  • Page 39 MEOLink User Manual              Field Definition/Configuration Date Plane Interface Preferred Data Plane Select Primary or Secondary VLAN Lo Id Determines threshold for directing packets to either Data Plane A or B Force Data Plane Force the Preferred Data Plane selection (ignores the VLAN Lo Id threshold...
  • Page 40 MEOLink User Manual                Figure 34: Test Configuration Screen    3.2.6 Status Tab  The Status tab provides monitoring information for Ethernet traffic (Dashboard (Figure 36)),  overall system status (Summary (Error! Reference source not found.)), transmission status  (Transmit  (Figure  38)),  receive  status  (Receive  (Figure  39)),  temperature  and  FPGA  status  (Board (Figure 40)), and active logins for the Web interface (Web Login (Figure 41)).      Figure 35: Status Dropdown Menu  Rev 002vx 3‐32    1141780,       ...
  • Page 41 MEOLink User Manual                Figure 36: Dashboard Status Screen      Rev 002vx 1141780,     3‐33     ...
  • Page 42 MEOLink User Manual                Figure 37: Summary Status Screen       Figure 38: Transmit Status Screen  Rev 002vx 3‐34    1141780,       ...
  • Page 43 MEOLink User Manual              3.2.6.1 Receive Status  3.2.6.1.1 IF Power Level  The  modem  does  not  report  an  actual  input  IF  power  level,  but  gives  the  receiver’s  AGC  value in dBs, see field AGC Gain. The range of the AGC Gain is:  Max Attenuation = ‐40dB (maximum level the input can be received)  Min Attenuation = ‐10dB (minimum level the input can be received)  Ideally, the input level should be adjusted such that the AGC Gain value is at ‐25dB.      Figure 39: Receive Status Screen   Rev 002vx 1141780,     3‐35   ...
  • Page 44 MEOLink User Manual                Figure 40: Board Status Screen      Figure 41: Web Login Status Screen    Rev 002vx 3‐36    1141780,       ...
  • Page 45 MEOLink User Manual              3.2.7 Metrics Tab  The metrics in the following tab are reported for the data flow through the modem as shown  in Figure 42. The diagnostics tab and metrics tab show similar information. The metrics tab  shows  the  information  in  terms  of  data  flow  (eg:  packets  per  second entering an Ethernet  port).  The  diagnostics  tab  shows  the  information  in  terms  of  counts  (eg:  count  of  packets  that have entered an Ethernet port).   ...
  • Page 46 MEOLink User Manual                Figure 43: Ethernet Port Metrics Screen    Rev 002vx 3‐38    1141780,       ...
  • Page 47 MEOLink User Manual                Figure 44: Ingress/Egress Buffer Metrics Screen     Rev 002vx 1141780,     3‐39     ...
  • Page 48 MEOLink User Manual                Figure 45: Header Compression/Decompression Metrics Screen        Rev 002vx 3‐40    1141780,       ...
  • Page 49 MEOLink User Manual                Figure 46: Scheduler Metrics Screen     Rev 002vx 1141780,     3‐41     ...
  • Page 50 MEOLink User Manual                Figure 47: Encapsulation, Encoding, Modulator Metrics Screen    Rev 002vx 3‐42    1141780,       ...
  • Page 51 MEOLink User Manual                Figure 48: Demodulator Metrics Screen     Rev 002vx 1141780,     3‐43     ...
  • Page 52 MEOLink User Manual                Figure 49: Decoder/Deframer Metrics Screen    Table 12:  Decoder/Deframer Metrics Parameters  Field Definition/Configuration Decoder/Deframer Summary Metrics Decoder BB Frame Rate Decoder output BBFrame rate (FPS) GSE Eth Pkt Rate Generic Stream Encapsulator (GSE) output Ethernet packet rate (PPS) GSE Dropped Pkt Rate...
  • Page 53 MEOLink User Manual                3.2.8 Alarms   The Alarms Tab provides a chronological and sequential listing of all alarms. After a hundred  alarms have been logged, the list refreshes and starts at 1.       Figure 50: Alarms Screen         Rev 002vx 1141780,     3‐45     ...
  • Page 54 MEOLink User Manual              3.2.9 Faults     Figure 51: Faults Screen    3.2.10 Events   The Events Tab provides a chronological and sequential listing of all events. After a hundred  events have been logged, the list refreshes and starts at 1.      Rev 002vx 3‐46    1141780,       ...
  • Page 55 MEOLink User Manual                Figure 52: Handover Events Screen      Figure 53: Power Events Screen     Rev 002vx 1141780,     3‐47     ...
  • Page 56 MEOLink User Manual                Figure 54: Configuration Events Screen    3.2.11 Diagnostics Tab  Most diagnostics in this tab report on data flow through the modem as shown in Figure 55.  The  diagnostics  tab  and  metrics  tab  show  similar  information.  The  metrics  tab  shows  the  information  in  terms  of  data  flow  (eg:  packets  per  second  entering  an  Ethernet  port).  The ...
  • Page 57 MEOLink User Manual                       Rev 002vx 1141780,     3‐49     ...
  • Page 58 MEOLink User Manual                Rev 002vx 3‐50    1141780,       ...
  • Page 59 MEOLink User Manual                       Rev 002vx 1141780,     3‐51     ...
  • Page 60 MEOLink User Manual                Field Definition/Configuration Compression Summary Rx Byte Count Compressor receive byte count Rx Pkt Count Compressor receive packet count Tx Byte Count Compressor transmit byte count Tx Pkt Count Compressor transmit packet count...
  • Page 61 MEOLink User Manual                 Rev 002vx 1141780,     3‐53     ...
  • Page 62 MEOLink User Manual                  Rev 002vx 3‐54    1141780,       ...
  • Page 63 MEOLink User Manual                Field Definition/Configuration Encapsulator Summary Tx Byte Count Encapsulator transmit byte count Tx Frame Count Encapsulator transmit frame count Stuff Byte Count Encapsulator stuff byte count     Radial Es/No is an indicator of received Es/No.  Equalization Err is for factory support reference and should be ignored by the operator.     Rev 002vx 1141780,  ...
  • Page 64 MEOLink User Manual              Field Definition/Configuration Demod A Summary PL Sync State DemodA PL sync state Radial Es/No DemodA radial Es/No (dB) Equalization Err DemodA equalization error Demod B Summary PL Sync State DemodB PL sync state...
  • Page 65 MEOLink User Manual                The constellation shows a snapshot of the modulated constellation in each of the demodulators.   Rev 002vx 1141780,     3‐57     ...
  • Page 66 MEOLink User Manual                  Field Definition/Configuration Decoder/Deframer Summary Diagnostics Decoder Byte Count Decoder Byte Count Rev 002vx 3‐58    1141780,       ...
  • Page 67 MEOLink User Manual              Field Definition/Configuration Decoder Frame Count Decoder Frame Count GSE Fr Drop Count GSE Frame Drop Count     The HTF driver diagnostics are for factory support reference and should be ignored by the operator.   Rev 002vx 1141780,     3‐59     ...
  • Page 68 MEOLink User Manual              3.2.12 MEOLink Modem Help          Rev 002vx 3‐60    1141780,       ...
  • Page 69 MEOLink User Manual                 Rev 002vx 1141780,     3‐61     ...
  • Page 70 MEOLink User Manual                4 FAQ  4.1.1 Initial Verification of Modem Operation  1. Select IF Loopback operation.  2. Configure the modem, then perform test.  3. Click the Status tab to verify correct operation.  Check the Es/No dB.  b. If the demod is not synched, it will show ‐100, otherwise correct operation  should display ‐3 to ‐36 dB.  Go to the receive layer and check the active demod’s Es/No value.  d. Check that L‐Band PLL is locked.  e. Check that A/D Power is ~ ‐30.  4. Check the Alarms and Faults tabs for any messages.   5. Check Diagnostics on demod to see that dummy and sync fields are incrementing.  6. Check Metrics to see that the dummy field is incrementing.  Rev 002vx 4‐62    1141780,       ...
  • Page 71 MEOLink User Manual                5 GLOSSARY     Acronym/Term  Definition  8‐PSK  8 Phase Shift Keying  16‐APSK  16 Amplitude Phase Shift Keying   32‐APSK  32 Amplitude Phase Shift Keying  AC  Alternating Current  ACM  Adaptive Coding and Modulation  ALM  Alarm  ASCII  American Standard Code for Information Interchange  AUPC  Automatic Uplink Power Control  AWG  American Wire Gauge   BERT  Bit Error Rate Test  Blk  Black  BPS  Bits Per Second  BS  Block Size  CD ...
  • Page 72 MEOLink User Manual              Acronym/Term  Definition  Ext  External  FCS  Frame Check Sequence  FEC  Forward Error Correction  GND  Signal Ground  Grn  Green  Hz  Hertz  IAW  In Accordance With  ICD  Interface Control Document   ID  Identification  IEC  International Electrotechnical Commission  IF  Intermediate Frequency  IP  Internet Protocol  I/O  Input/Output  kbps  Kilobit Per Second  kHz  Kilohertz  LAN ...
  • Page 73 MEOLink User Manual              Acronym/Term  Definition  RL  Remote Loopback  rms  Root Mean Squared  RX  Receive  RXD  Receive Data  RX  Receive  SCPC  Single Channel Per Carrier  SD  Send Data  SG  Signal Ground  SNMP  Simple Network Management Protocol  SOW  Statement of Work  SPS  Symbols Per Second  Std  Standard  TBD  To Be Determined  TBR  To Be Revised  TCP  Transport Control Protocol  TDM ...
  • Page 74 6 AGENCY APPROVALS  ViaSat  contracted  Washington  Laboratories  Ltd  to  perform  and  document  testing  requirements  for  the  MEOLink  Modem.  These  tests  check  for  compliance  with  applicable  specifications under the EMC Directive.   Washington  Laboratories  Ltd  found  that  the  ViaSat  Inc.  –  MD  MEOLink  Modem  complied  with EMC requirements of EN55022, EN61000‐3‐2, EN61000‐3‐3, and EN55024 for a Class A  Device. The MEOLink Modem has consequently been approved with the CE mark.   Reports VST12161_EN55024 and VST12162‐01 Rev 0 EN60950 are available by request from ...
  • Page 75 “Fundamental Operations” instructions in the MODULE‐IDENTITY description below.    -- **************************************************** COPYR ###* -- * (c) Copyright, VIASAT, Incorporated -- * ALL RIGHTS RESERVED -- * -- * VIASAT -- * 20511 Seneca Meadows Parkway...
  • Page 76 MEOLink User Manual              configuration variables and the querying of variables on the local modem. Fundamental operations: > mm1ReadConfig - Reads modem configuration variables from the modem and places them into the SNMP agent monitor buffer. > mm1InitEditBuffer - Copies the monitor config buffer values into the edit config buffer values.
  • Page 77 MEOLink User Manual              |-----> mm1Metrics |-----> mm1Diagnostics |-----> mm1Notifications Textual Conventions mm1HundredthdB ::= TEXTUAL-CONVENTION DISPLAY-HINT "d-2" STATUS current DESCRIPTION "A power level in units of 0.01 dB. When used with DISPLAY-HINT, the value will display the power level in dB with a resolution of 0.01 dB.
  • Page 78 MEOLink User Manual              "A bit mask. One in the field represents on, zero represents off." SYNTAX INTEGER mm1ModemModCod ::= TEXTUAL-CONVENTION STATUS current DESCRIPTION "DVB-S2 ACM ModCod values." SYNTAX INTEGER { modcod(0), qpsk14(1), qpsk13(2), qpsk25(3), qpsk12(4), qpsk35(5), qpsk23(6),...
  • Page 79 MEOLink User Manual              SYNTAX INTEGER { bestEffort(0), background(1), spare(2), excellentEffort(3), controlledLoad(4), video(5), voice(6), networkControl(7) } MM1 Modem Top Level Groups mm1Control OBJECT IDENTIFIER ::= { mm1 1 } mm1Config OBJECT IDENTIFIER ::= { mm1 2 }...
  • Page 80 MEOLink User Manual              mm1EthPortMetrics OBJECT IDENTIFIER ::= { mm1Metrics 1 } mm1IngressEgressBufferMetrics OBJECT IDENTIFIER ::= { mm1Metrics 2 } mm1HeaderComprDecomprMetrics OBJECT IDENTIFIER ::= { mm1Metrics 3 } mm1SchedulerMetrics OBJECT IDENTIFIER ::= { mm1Metrics 4 } mm1EncapEncodeModMetrics...
  • Page 81 MEOLink User Manual              "Read the status values from the MM1 modem." ::= { mm1Control 4 } mm1ReadMetrics OBJECT-TYPE SYNTAX INTEGER { execute(1) } MAX-ACCESS write-only STATUS current DESCRIPTION "Read the metrics values from the MM1 modem."...
  • Page 82 MEOLink User Manual              mm1TestCommand OBJECT-TYPE SYNTAX OCTET STRING (SIZE(1..80)) MAX-ACCESS write-only STATUS current DESCRIPTION "Test command for production testing." ::= { mm1Control 12 } -- MM1 Modem Configuration Object Definitions mm1ModemMode OBJECT-TYPE SYNTAX INTEGER { normal(0), rxOnly(1), txOnly(2), rxOnlyTport(3) }...
  • Page 83 MEOLink User Manual              Packets with VLAN Lo ID <= this value are routed to data plane A. Packets with VLAN Lo ID > this value are routed to data plane B." ::= { mm1DataInterfaceConfig mm1ForceDataPlane OBJECT-TYPE...
  • Page 84 MEOLink User Manual              MAX-ACCESS read-write STATUS current DESCRIPTION "TFTP server Linux image filename." ::= { mm1CtrlInterfaceConfig mm1TarFname OBJECT-TYPE SYNTAX OCTET STRING (SIZE(1..255)) MAX-ACCESS read-write STATUS current DESCRIPTION "TFTP server MM1 TAR image filename." ::= { mm1CtrlInterfaceConfig...
  • Page 85 MEOLink User Manual              mm1TxSymbolRate OBJECT-TYPE SYNTAX INTEGER (10..180) UNITS "Msps" MAX-ACCESS read-write STATUS current DESCRIPTION "Transmit symbol rate, 10 to 180 Msps, 1 Msps step." ::= { mm1TransmitConfig mm1TxIfFreq OBJECT-TYPE SYNTAX mm1TenthKHz (9500000..24500000) UNITS "kHZ" MAX-ACCESS...
  • Page 86 MEOLink User Manual              mm1RxDemodAIfFreq OBJECT-TYPE SYNTAX mm1TenthKHz (9500000..24500000) UNITS "kHZ" MAX-ACCESS read-write STATUS current DESCRIPTION "Receive Demod A IF frequency, 950000.0 to 2450000.0 kHz, 0.1 kHz step." ::= { mm1ReceiveConfig mm1RxDemodBIfFreq OBJECT-TYPE SYNTAX mm1TenthKHz (9500000..24500000) UNITS "kHZ"...
  • Page 87 MEOLink User Manual              ::= { mm1QosConfig mm1QosPFLowerThresh OBJECT-TYPE SYNTAX Unsigned32 UNITS "bytes" MAX-ACCESS read-write STATUS current DESCRIPTION "Quality of Service (QoS) pause frame lower threshold (bytes)." ::= { mm1QosConfig mm1QosSingleQueueOp OBJECT-TYPE SYNTAX INTEGER { off(0), on(1) }...
  • Page 88 MEOLink User Manual              MAX-ACCESS read-write STATUS current DESCRIPTION "The Quality of Service (QoS) queue size for the corresonding index." ::= { mm1QosQueueSizeEntry 2 } mm1AcmEsNoReportInterval OBJECT-TYPE SYNTAX mm1MilliSecond (30..2000) UNITS "sec" MAX-ACCESS read-write STATUS current DESCRIPTION "ACM Es/No report interval (0.03 to 2 sec;...
  • Page 89 MEOLink User Manual              AUPC will strive to keep utilization below this level." ::= { mm1AupcConfig mm1AupcAttenuationRange OBJECT-TYPE SYNTAX mm1HundredthdB (0..2000) UNITS "dB" MAX-ACCESS read-write STATUS current DESCRIPTION "AUPC Attenuation Range (0.0 to 20.0dB, 20dB default)." ::= { mm1AupcConfig...
  • Page 90 MEOLink User Manual              "Modem satellite loopback mode. Cannot be enabled with IF loopback." ::= { mm1TestConfig mm1EthLoopbackOp OBJECT-TYPE SYNTAX INTEGER { off(0), on(1) } MAX-ACCESS read-write STATUS current DESCRIPTION "Modem Ethernet loopback mode. Cannot be enabled with IF loopback."...
  • Page 91 MEOLink User Manual              Mm1SiteEntry ::= SEQUENCE { mm1SiteIdIndex mm1ModemSite, mm1SiteType INTEGER, mm1SiteCtrlIpAddress IpAddress, mm1SiteAcmOp INTEGER, mm1SiteAcmDefaultModCod INTEGER, mm1SiteAcmEsNoMargin mm1HundredthdB, mm1SiteAcmEsNoHysteresis mm1HundredthdB, mm1SiteAcmReportEsNoOp INTEGER, mm1SiteAupcOp INTEGER, mm1SiteAupcEsNoMargin mm1HundredthdB, mm1SiteAupcEsNoHysteresis mm1HundredthdB mm1SiteIdIndex OBJECT-TYPE SYNTAX mm1ModemSite MAX-ACCESS not-accessible STATUS...
  • Page 92 MEOLink User Manual              "Es/No Margin (0.25 to 2.0 dB; 0.25 default). Lowers measured Es/No value to an effective Es/No value in ModCod calcs." ::= { mm1SiteEntry mm1SiteAcmEsNoHysteresis OBJECT-TYPE SYNTAX mm1HundredthdB (25..200) UNITS "dBm" MAX-ACCESS read-write STATUS...
  • Page 93 MEOLink User Manual              configuration changes to modem." ::= { mm1WebAdminConfig -- Modem Web Admin Configuration Table mm1WebAdminTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1WebAdminEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A configuration table containing the web usernames, passwords, and confirmation passwords for the corresponding user ID index.
  • Page 94 MEOLink User Manual              currently valid. User can only login if state is ON." ::= { mm1WebAdminEntry mm1WebUserName OBJECT-TYPE SYNTAX OCTET STRING (SIZE(1..20)) MAX-ACCESS read-write STATUS current DESCRIPTION "Web interface login user name." ::= { mm1WebAdminEntry mm1WebPassword...
  • Page 95 MEOLink User Manual              MAX-ACCESS read-only STATUS current DESCRIPTION "Modem fault status. The fault mask bits are OR'd together to form the fault status. A value of zero indicates there are no faults. individual fault bit mask settings are the bit masks (2^x) of ram(0), flash(1), fpga(2), rf(3), ps(4), temp(5)."...
  • Page 96 MEOLink User Manual              -- Outbound Traffic Status mm1OutboundTrafficStatus OBJECT IDENTIFIER ::= { mm1DashboardStatus 4 } mm1OutboundEthBitRate OBJECT-TYPE SYNTAX Gauge32 UNITS "kbps" MAX-ACCESS read-only STATUS current DESCRIPTION "Outbound Ethernet bit rate (kbps)." ::= { mm1OutboundTrafficStatus mm1OutboundEthPacketRate OBJECT-TYPE...
  • Page 97 MEOLink User Manual              -- Inbound Traffic Status mm1InboundTrafficStatus OBJECT IDENTIFIER ::= { mm1DashboardStatus 5 } mm1InboundEthBitRate OBJECT-TYPE SYNTAX Gauge32 UNITS "kbps" MAX-ACCESS read-only STATUS current DESCRIPTION "Inbound Ethernet bit rate (kbps)." ::= { mm1InboundTrafficStatus mm1InboundEthPacketRate OBJECT-TYPE...
  • Page 98 MEOLink User Manual              -- Outbound Site Traffic Status Table mm1OutboundSiteTrafficStatusTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1OutboundSiteTrafficStatusEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing dashboard outbound site traffic status information per Site ID." ::= { mm1DashboardStatus mm1OutboundSiteTrafficStatusEntry OBJECT-TYPE...
  • Page 99 MEOLink User Manual              ::= { mm1OutboundSiteTrafficStatusEntry mm1OutboundSiteTrafficEthDroppedPacketRate OBJECT-TYPE SYNTAX Gauge32 UNITS "PPS" MAX-ACCESS read-only STATUS current DESCRIPTION "Outbound Ethernet dropped packet rate (PPS) for the corresponding site ID." ::= { mm1OutboundSiteTrafficStatusEntry mm1OutboundSiteTrafficAcmStatus OBJECT-TYPE SYNTAX INTEGER { down(0), up(1) }...
  • Page 100 MEOLink User Manual              mm1ExtRefFreq OBJECT-TYPE SYNTAX INTEGER UNITS "Hz" MAX-ACCESS read-only STATUS current DESCRIPTION "External reference frequency (Hz)." ::= { mm1ClockStatus mm1MainClockLockStatus OBJECT-TYPE SYNTAX INTEGER { ool(0), locked(1) } MAX-ACCESS read-only STATUS current DESCRIPTION "Main clock lock status, out-of-lock or locked."...
  • Page 101 MEOLink User Manual              UNITS "dB" MAX-ACCESS read-only STATUS current DESCRIPTION "current AUPC attenuator setting (dB)." ::= { mm1TxAupcStatus mm1TxAupcClippingStatus OBJECT-TYPE SYNTAX INTEGER { noClipping(0), clippingLow(1), clippingHigh(2) } MAX-ACCESS read-only STATUS current DESCRIPTION "AUPC clipping status." ::= { mm1TxAupcStatus...
  • Page 102 MEOLink User Manual              "Satellite handover buffer status for demodB." ::= { mm1SatHandoverStatus mm1HandoverStateDemodA OBJECT-TYPE SYNTAX INTEGER { stopped(0), active(1), HOSync1(2), HOCapture(3), HOSync2(4) } MAX-ACCESS read-only STATUS current DESCRIPTION "DemodA Satellite Handover State Machine State." ::= { mm1SatHandoverStatus...
  • Page 103 MEOLink User Manual              MAX-ACCESS not-accessible STATUS current DESCRIPTION "Demodulator status index." ::= { mm1DemodStatusEntry mm1DemodEsNoEstimate OBJECT-TYPE SYNTAX mm1HundredthdB UNITS "dB" MAX-ACCESS read-only STATUS current DESCRIPTION "Demodulator Es/No estimate. Range: 0.0 to 25.0 [dB]." ::= { mm1DemodStatusEntry...
  • Page 104 MEOLink User Manual              "Demodulator frequency offset error (Hz) = residual frequency - coarse frequency offset." ::= { mm1DemodStatusEntry mm1DemodSymbolRate OBJECT-TYPE SYNTAX mm1SymPerSec UNITS "Msps" MAX-ACCESS read-only STATUS current DESCRIPTION "Demodulator symbol rate (Msps)." ::= { mm1DemodStatusEntry...
  • Page 105 MEOLink User Manual              SYNTAX FanStatusEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "An entry containing fan status for a specific fan." INDEX { mm1FanStatusIndex } ::= { mm1FanStatusTable FanStatusEntry ::= SEQUENCE { mm1FanStatusIndex INTEGER, mm1FanSpeed INTEGER, mm1FanEjector INTEGER...
  • Page 106 MEOLink User Manual              Mm1BoardTempStatusEntry ::= SEQUENCE { mm1BoardTempStatusIndex INTEGER, mm1DeviceTemperature INTEGER mm1BoardTempStatusIndex OBJECT-TYPE SYNTAX INTEGER { host(1), tx1(2), tx2(3), rx1a(4), rx1b(5), rx2(6), bdMount1(7), bdMount2(8) } MAX-ACCESS not-accessible STATUS current DESCRIPTION "Board temperature status index." ::= { mm1BoardTempStatusEntry...
  • Page 107 MEOLink User Manual              mm1FpgaClockStatus OBJECT-TYPE SYNTAX INTEGER { ool(0), locked(1) } MAX-ACCESS read-only STATUS current DESCRIPTION "FPGA clock status for the corresponding fpgaClockStatusIndex." ::= { mm1FpgaClockStatusEntry -- FPGA LVDS Receive Status Table mm1FpgaLvdsRxStatusTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1FpgaLvdsRxStatusEntry...
  • Page 108 MEOLink User Manual              "FPGA LVDS receive alignment status for the corresponding mm1FpgaLvdsStatusIndex." ::= { mm1FpgaLvdsRxStatusEntry -- FPGA Programmable Logic Alarm Status Table mm1FpgaPLAlarmStatusTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1FpgaPLAlarmStatusEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing FPGA programmable logic alarm status information for each programmable logic component."...
  • Page 109 MEOLink User Manual              -- FPGA RLD RAM Status Table mm1FpgaRldramStatusTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1FpgaRldramStatusEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing FPGA RLDRAM status information." ::= { mm1FpgaStatus mm1FpgaRldramStatusEntry OBJECT-TYPE SYNTAX Mm1FpgaRldramStatusEntry MAX-ACCESS not-accessible...
  • Page 110 MEOLink User Manual              SYNTAX Mm1FpgaTransferRamStatusEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "An entry containing FPGA Transfer RAM status for a specific SkyPHY chip." INDEX { mm1FpgaTransferRamStatusIndex } ::= { mm1FpgaTransferRamStatusTable Mm1FpgaTransferRamStatusEntry ::= SEQUENCE { mm1FpgaTransferRamStatusIndex INTEGER, mm1FpgaTransferRamStatus...
  • Page 111 MEOLink User Manual              mm1EthLinkStatusIndex OBJECT-TYPE SYNTAX INTEGER { dataPriA(1), dataPriB(2), dataSecA(3), dataSecB(4), ctrlPri(5), ctrlSec(6) } MAX-ACCESS not-accessible STATUS current DESCRIPTION "Ethernet link status index." ::= { mm1EthLinkStatusEntry mm1EthLinkMacAddr OBJECT-TYPE SYNTAX MacAddress MAX-ACCESS read-only STATUS current DESCRIPTION "Ethernet link MAC address."...
  • Page 112 MEOLink User Manual              DESCRIPTION "Web interface login user ID index." ::= { mm1WebUserLoginEntry mm1WebUserLoginStatus OBJECT-TYPE SYNTAX INTEGER { notLoggedIn(0), loggedIn(1) } MAX-ACCESS read-only STATUS current DESCRIPTION "Web interface user login status." ::= { mm1WebUserLoginEntry -- Ethernet Port Metrics Table...
  • Page 113 MEOLink User Manual              "Ethernet port status." ::= { mm1EthPortMetricsEntry mm1EthInBitRate OBJECT-TYPE SYNTAX Gauge32 UNITS "kbps" MAX-ACCESS read-only STATUS current DESCRIPTION "Ethernet port in bit rate (kbps)." ::= { mm1EthPortMetricsEntry mm1EthInPacketRate OBJECT-TYPE SYNTAX Gauge32 UNITS "PPS" MAX-ACCESS...
  • Page 114 MEOLink User Manual              mm1LocalIngEgrBufferMetricsEntry OBJECT-TYPE SYNTAX Mm1LocalIngEgrBufferMetricsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "An entry containing local modem ingress/egress buffer metrics for a given buffer." INDEX { mm1LocalIngEgrBufferMetricsIndex } ::= { mm1LocalIngEgrBufferMetricsTable Mm1LocalIngEgrBufferMetricsEntry ::= SEQUENCE { mm1LocalIngEgrBufferMetricsIndex...
  • Page 115 MEOLink User Manual              DESCRIPTION "Local modem ingress/egress buffer 'Other' dropped packet rate (PPS)." ::= { mm1LocalIngEgrBufferMetricsEntry mm1BufferOutBitRate OBJECT-TYPE SYNTAX Gauge32 UNITS "kbps" MAX-ACCESS read-only STATUS current DESCRIPTION "Local modem ingress/egress buffer output bit rate (kbps)." ::= { mm1LocalIngEgrBufferMetricsEntry...
  • Page 116 MEOLink User Manual              ::= { mm1RemoteIngressBufferMetricsEntry mm1IngressABitRate OBJECT-TYPE SYNTAX Gauge32 UNITS "kbps" MAX-ACCESS read-only STATUS current DESCRIPTION "Remote site ingress buffer A bit rate (kbps)." ::= { mm1RemoteIngressBufferMetricsEntry mm1IngressAPacketRate OBJECT-TYPE SYNTAX Gauge32 UNITS "PPS" MAX-ACCESS read-only...
  • Page 117 MEOLink User Manual              Mm1HeaderComprDecomprMetricsEntry ::= SEQUENCE { mm1HeaderComprDecomprMetricsIndex INTEGER, mm1HeaderComprDecomprMetricsHeaderId INTEGER, mm1HeaderByteContents OCTET STRING, mm1HeaderCompressorPacketRate Gauge32, mm1HeaderDecompressorOutPacketRate Gauge32, mm1HeaderDecompressorDropPacketRate Gauge32 mm1HeaderComprDecomprMetricsIndex OBJECT-TYPE SYNTAX INTEGER (1..258) MAX-ACCESS not-accessible STATUS current DESCRIPTION "The Ethernet header compression header Id."...
  • Page 118 MEOLink User Manual              "Ethernet header decompressor discard packet rate (PPS)." ::= { mm1HeaderComprDecomprMetricsEntry -- Scheduler Qos Metrics Table mm1SchedulerQosMetricsTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1SchedulerQosMetricsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing scheduler Qos metrics information per QoS priority index."...
  • Page 119 MEOLink User Manual              STATUS current DESCRIPTION "Scheduler Traffic Type. Static mapping to CoS as indicated by its enumerated values." ::= { mm1SchedulerQosMetricsEntry mm1QosForwardedEthBitRate OBJECT-TYPE SYNTAX Gauge32 UNITS "kbps" MAX-ACCESS read-only STATUS current DESCRIPTION "QoS forwarded Ethernet bit rate (kbps)."...
  • Page 120 MEOLink User Manual              "An entry containing encapsulator/encoder/modulator metrics for a given Waveform ID." INDEX { mm1WfEncapEncodeModMetricsWaveformIndex } ::= { mm1WfEncapEncodeModMetricsTable 1 } Mm1WfEncapEncodeModMetricsEntry ::= SEQUENCE { mm1WfEncapEncodeModMetricsWaveformIndex mm1ModemWaveform, mm1WfEncapEncodeModulatorModCodId mm1ModemModCod, mm1WfEncapEncodeModTotalBBFrameRate Gauge32, mm1WfEncapEncodeModDataRate Gauge32, mm1WfEncapEncodeModPartialBBFrameRate Gauge32,...
  • Page 121 MEOLink User Manual              STATUS current DESCRIPTION "Encapsulator/encoder/modulator flush BBFrame rate (FPS)." ::= { mm1WfEncapEncodeModMetricsEntry -- Waveform Demodulator Metrics Table mm1WfDemodMetricsTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1WfDemodMetricsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing demodulator metrics information per Waveform ID."...
  • Page 122 MEOLink User Manual              UNITS "FPS" MAX-ACCESS read-only STATUS current DESCRIPTION "Handover output module output BBFrame rate (FPS)." ::= { mm1WfDemodMetricsEntry mm1WfDemodAOutputBBFrameRate OBJECT-TYPE SYNTAX Gauge32 UNITS "FPS" MAX-ACCESS read-only STATUS current DESCRIPTION "DemodA output BBFrame rate (FPS)."...
  • Page 123 MEOLink User Manual              UNITS "FPS" MAX-ACCESS read-only STATUS current DESCRIPTION "DemodB Dropped BBFrame rate (FPS) due to frequency offset." ::= { mm1WfDemodMetricsEntry 10 } mm1WfDemodBOtherDroppedBBFrameRate OBJECT-TYPE SYNTAX Gauge32 UNITS "FPS" MAX-ACCESS read-only STATUS current DESCRIPTION "DemodB Dropped BBFrame rate (FPS) due to other."...
  • Page 124 MEOLink User Manual              SYNTAX Mm1WfDecoderDeframerMetricsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "An entry containing decoder/deframer metrics for a given Waveform ID." INDEX { mm1WfDecoderDeframerMetricsWaveformIndex } ::= { mm1WfDecoderDeframerMetricsTable 1 } Mm1WfDecoderDeframerMetricsEntry ::= SEQUENCE { mm1WfDecoderDeframerMetricsWaveformIndex mm1ModemWaveform, mm1WfDecoderDeframerModCodId...
  • Page 125 MEOLink User Manual              -- Ethernet Port Diagnostics Table mm1EthPortDiagnosticsTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1EthernetPortDiagnosticsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing data plane Ethernet port diagnostics information per data plane Ethernet port." ::= { mm1EthPortDiagnostics...
  • Page 126 MEOLink User Manual              DESCRIPTION "Ethernet port receive dropped packet count." ::= { mm1EthPortDiagnosticsEntry mm1EthTxByteCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Ethernet port transmit byte count." ::= { mm1EthPortDiagnosticsEntry mm1EthTxPacketCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only...
  • Page 127 MEOLink User Manual              ::= { mm1LocalIngEgrBufferDiagnosticsEntry mm1BufferRxPacketCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Local modem ingress/egress buffer receive packet count." ::= { mm1LocalIngEgrBufferDiagnosticsEntry mm1BufferRxByteCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Local modem ingress/egress buffer receive byte count."...
  • Page 128 MEOLink User Manual              mm1RemoteIngressBufferDiagnosticsEntry OBJECT-TYPE SYNTAX Mm1RemoteIngressBufferDiagnosticsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "An entry containing remote site modem ingress/egress buffer diagnostics for a given site." INDEX { mm1RemoteIngressBufferDiagnosticsIndex } ::= { mm1RemoteIngressBufferDiagnosticsTable 1 } Mm1RemoteIngressBufferDiagnosticsEntry ::= SEQUENCE {...
  • Page 129 MEOLink User Manual              mm1ComprRxByteCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Compressor receive byte count." ::= { mm1HeaderComprDecomprDiagnostics mm1ComprRxPacketCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Compressor receive packet count." ::= { mm1HeaderComprDecomprDiagnostics mm1ComprTxByteCnt OBJECT-TYPE...
  • Page 130 MEOLink User Manual              "Decompressor receive drop packet count." ::= { mm1HeaderComprDecomprDiagnostics -- Header Compressor / Decompressor Diagnostics Table mm1HeaderComprDiagnosticsTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1HeaderComprDiagnosticsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing header compression diagnostics information per header label ID."...
  • Page 131 MEOLink User Manual              headerComprDiagnosticsIndex." ::= { mm1HeaderComprDiagnosticsEntry mm1HeaderDecomprIdCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Decompressor Ethernet header Id count for the corresponding headerComprDiagnosticsIndex." ::= { mm1HeaderComprDiagnosticsEntry -- Scheduler QoS Diagnostics Table mm1SchedulerQoSDiagnosticsTable OBJECT-TYPE SYNTAX...
  • Page 132 MEOLink User Manual              7 is highest). Mapping of priority to traffic type (CoS) is static: 0 maps to traffic type 1, 1 maps to traffic type 2, and 2 maps to traffic type 0. All others map one-to-one."...
  • Page 133 MEOLink User Manual              SYNTAX Mm1SchedulerSiteDiagnosticsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "An entry containing remote site modemscheduler diagnostics for a given site." INDEX { mm1SchedulerSiteDiagnosticsIndex } ::= { mm1SchedulerSiteDiagnosticsTable Mm1SchedulerSiteDiagnosticsEntry ::= SEQUENCE { mm1SchedulerSiteDiagnosticsIndex mm1ModemSite, mm1SchedulerSiteByteCnt Counter32,...
  • Page 134 MEOLink User Manual              MAX-ACCESS read-only STATUS current DESCRIPTION "Encapsulator transmit byte count." ::= { mm1EncapEncodeModDiagnostics mm1EncapTxFrameCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Encapsulator transmit frame count." ::= { mm1EncapEncodeModDiagnostics mm1EncapStuffByteCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS...
  • Page 135 MEOLink User Manual              DESCRIPTION "Waveform index for each table entry. 30 is the maximum size for this table." ::= { mm1WfEncapEncodeModDiagnosticsEntry mm1WfEncapEncodeModulatorDiagModCodId OBJECT-TYPE SYNTAX mm1ModemModCod MAX-ACCESS read-only STATUS current DESCRIPTION "ModCod ID for each table entry."...
  • Page 136 MEOLink User Manual              mm1DemodARadialEsNo OBJECT-TYPE SYNTAX mm1HundredthdB UNITS "dB" MAX-ACCESS read-only STATUS current DESCRIPTION "DemodA radial Es/No (dB)." ::= { mm1DemodDiagnostics mm1DemodAEqualizationError OBJECT-TYPE SYNTAX INTEGER MAX-ACCESS read-only STATUS current DESCRIPTION "DemodA equalization error." ::= { mm1DemodDiagnostics...
  • Page 137 MEOLink User Manual              DESCRIPTION "An entry containing demodulator equalizer tap values for a given index." INDEX { mm1DemodEqualizationTapIndex } ::= { mm1DemodEqualizationTapTable Mm1DemodEqualizationTapEntry ::= SEQUENCE { mm1DemodEqualizationTapIndex INTEGER, mm1DemodAITapValue INTEGER, mm1DemodAQTapValue INTEGER, mm1DemodBITapValue INTEGER, mm1DemodBQTapValue INTEGER...
  • Page 138 MEOLink User Manual              STATUS current DESCRIPTION "A table containing demodulator A and B constellation buffer values." ::= { mm1DemodDiagnostics mm1DemodConstellationBufferEntry OBJECT-TYPE SYNTAX Mm1DemodConstellationBufferEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "An entry containing demodulator constellation values for a given index."...
  • Page 139 MEOLink User Manual              "DemodB Q tap value for the corresponding tap index." ::= { mm1DemodConstellationBufferEntry -- Waveform Demodulator Diagnostics Table mm1WfDemodDiagnosticsTable OBJECT-TYPE SYNTAX SEQUENCE OF Mm1WfDemodDiagnosticsEntry MAX-ACCESS not-accessible STATUS current DESCRIPTION "A table containing demodulator diagnostics information per Waveform ID."...
  • Page 140 MEOLink User Manual              DESCRIPTION "DemodA ModCod PL Frame count." ::= { mm1WfDemodDiagnosticsEntry mm1WfDemodAEsNoDropFrameCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "DemodA ModCod PL Frame Frequency Offset drop count." ::= { mm1WfDemodDiagnosticsEntry mm1WfDemodAFreqOffsetDropFrameCnt OBJECT-TYPE SYNTAX Counter32...
  • Page 141 MEOLink User Manual              mm1DecoderByteCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Decoder byte count." ::= { mm1DecoderDeframerDiagnostics mm1DecoderFrameCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Decoder frame count." ::= { mm1DecoderDeframerDiagnostics mm1DecoderGSEFrameDropCnt OBJECT-TYPE SYNTAX...
  • Page 142 MEOLink User Manual              SYNTAX mm1ModemWaveform MAX-ACCESS not-accessible STATUS current DESCRIPTION "Waveform index for each table entry. 30 is the maximum size for this table." ::= { mm1WfDecoderDeframerDiagnosticsEntry mm1WfDecoderDeframerDiagnosticsModCodId OBJECT-TYPE SYNTAX mm1ModemModCod MAX-ACCESS read-only STATUS current DESCRIPTION "ModCod ID for each table entry."...
  • Page 143 MEOLink User Manual              DESCRIPTION "Target FPGA write request count." ::= { mm1HtfCoreDriverDiagnostics mm1TargetWriteCompleteInterruptCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Target FPGA write complete interrupt count." ::= { mm1HtfCoreDriverDiagnostics mm1TargetWriteTotalByteCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only...
  • Page 144 MEOLink User Manual              STATUS current DESCRIPTION "Target FPGA read complete time out count." ::= { mm1HtfCoreDriverDiagnostics mm1TargetReadErrorCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Target FPGA read error count." ::= { mm1HtfCoreDriverDiagnostics 10 } mm1TargetReadInvalidLengthCnt OBJECT-TYPE...
  • Page 145 MEOLink User Manual              mm1HtfNetworkQueueStoppedEventCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Host-Target FPGA network queue stopped event count." ::= { mm1HtfNetworkDriverDiagnostics mm1HtfNetworkQueueRestartedEventCnt OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS read-only STATUS current DESCRIPTION "Host-Target FPGA network queue restarted event count."...
  • Page 146 MEOLink User Manual              "Modem satellite handover event." ::= { mm1Notifs 6 } mm1Nak NOTIFICATION-TYPE OBJECTS { mm1SeqNo, mm1NotificationInfo, mm1TimeStamp } STATUS current DESCRIPTION "Modem negative acknowledgement." ::= { mm1Notifs 7 } mm1SeqNo OBJECT-TYPE SYNTAX Counter32 MAX-ACCESS...
  • Page 147 MEOLink User Manual              mm1TimeStamp OBJECT-TYPE SYNTAX DateAndTime MAX-ACCESS not-accessible STATUS current DESCRIPTION "Time stamp. Format is RFC 2579 DateAndTime textual convention (UTC): YYMDhmsd." ::= { mm1Notifs 12 }  Rev 002vx 1141780,     7‐139     ...
  • Page 148 Third Party Copyrights Portions of the software used in this product are licensed under GPL or LGPL. A copy of the open source files used can be obtained from ViaSat for a nominal fee to cover the cost of delivering these files. To obtain a copy of these files please contact ViaSat, Inc., 6155 El Camino Real, Carlsbad, CA 92009.
  • Page 149 MEOLink User Manual              Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) offer you this License giving you legal permission to copy, distribute and/or modify it.
  • Page 150 MEOLink User Manual              software interchange, for a price no more than your reasonable cost of physically performing this conveying of source, or (2) access to copy the Corresponding Source from a network server at no charge.
  • Page 151 MEOLink User Manual              infringed only as a consequence of further modification of the contributor version. For purposes of this definition, “control” includes the right to grant patent sublicenses in a manner consistent with the requirements of this License.
  • Page 152 MEOLink User Manual              You should also get your employer (if you work as a programmer) or school, if any, to sign a “copyright disclaimer” for the program, if necessary. For more information on this, and how to apply and follow the GNU GPL, see <http://www.gnu.org/licenses/>.
  • Page 153 MEOLink User Manual              CMU AND THE REGENTS OF THE UNIVERSITY OF CALIFORNIA DISCLAIM ALL WARRANTIES WITH REGARD TO THIS SOFTWARE, INCLUDING ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS. IN NO EVENT SHALL CMU OR THE REGENTS OF THE UNIVERSITY OF CALIFORNIA BE...
  • Page 154 MEOLink User Manual              Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: * Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
