MANUEL D'UTILISATION. TV EXPLORER II / II+
En plus du rapport entre la porteuse de vidéo et le niveau de bruit (C/N) (40,1 dB
dans l'exemple de la figure précédente), la fréquence ou le canal sera présenté,
conformément au mode de syntonie sélectionné, ainsi que le niveau de la porteuse de
vidéo et le rapport vidéo / audio. Représenter le spectre en poussant la touche 5
[13], le curseur de NOISE est automatiquement placé à un côté de la porteuse
accordée. C'est-à-dire, le curseur indiquera le point où la valeur du bruit est plus basse,
pourvu que l'option (AUTO) du menu de PRÉFÉRENCES
activée l'option (MANUEL) la fréquence de mesure du bruit correspondra à la position
du curseur représenté avec couleur verte et lignes discontinues qui apparaît dans la
présentation de le spectre
Pour modifier cette fréquence, pousser la touche de configuration de mesures
[17], accéder au menu de CONFIGURATION. En tournant la mollette [1], vous
pourrez situer le curseur de NOISE sur la position du marqueur en sélectionnant l'option
FREQ. BRUIT au MARQUEUR
la valeur de la nouvelle fréquence du bruit à travers de l'option
70
60
50
40
30
CAN:
Dans le cas des mesures de canaux sur la bande de satellite ou de canaux
numériques, pour que la mesure du rapport C/N soit correcte il est indispensable d'avoir
préalablement défini la largeur de bande du canal à l'aide de la fonction Largeur Canal
du menu Configuration des Mesures qui apparaît en poussant la touche
09/2009
[13].
(voir chapitre '5.16.1 Marqueurs') ou introduire directement
FREQ:
C/N REF:
43

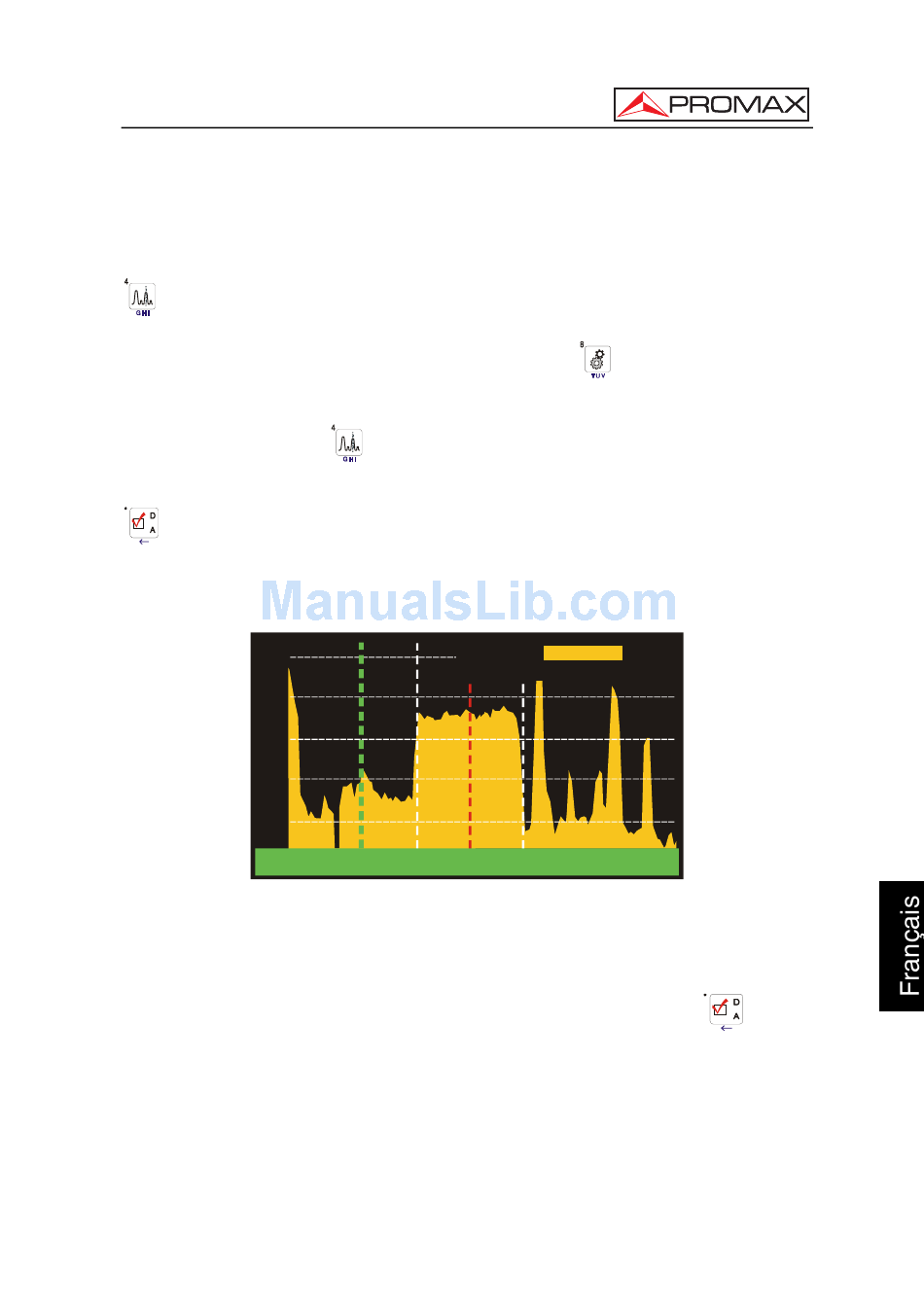

Figure 27.- Curseur NOISE. C/N (MANUEL).
[22] soit activée. Si a été
FREQ. BRUIT
650.00 MHz
16.5 dB
EXPAN.: 32 MHz
.
[17].
Page 53
