En la pantalla del TV EXPLORER II / II+ siempre se visualiza la imagen según la
opción escogida del Formato de vídeo del menú de Configuración de Medidas
[17] teniendo en cuenta las características de la pantalla del equipo, es decir, las
conversiones de formato se basan en un TFT con una relación de aspecto de 16:9.
En la salida del Euroconector [35] y en el caso de señales digitales, se obtendrá
una señal de vídeo según el formato que el usuario seleccione (Ver la siguiente tabla ).
VÍDEO FORMATO
ORIGINAL SELECCIONADO
4:3
4:3
16:9
16:9
VÍDEO FORMATO
ORIGINAL SELECCIONADO
4:3
4:3
16:9
16:9

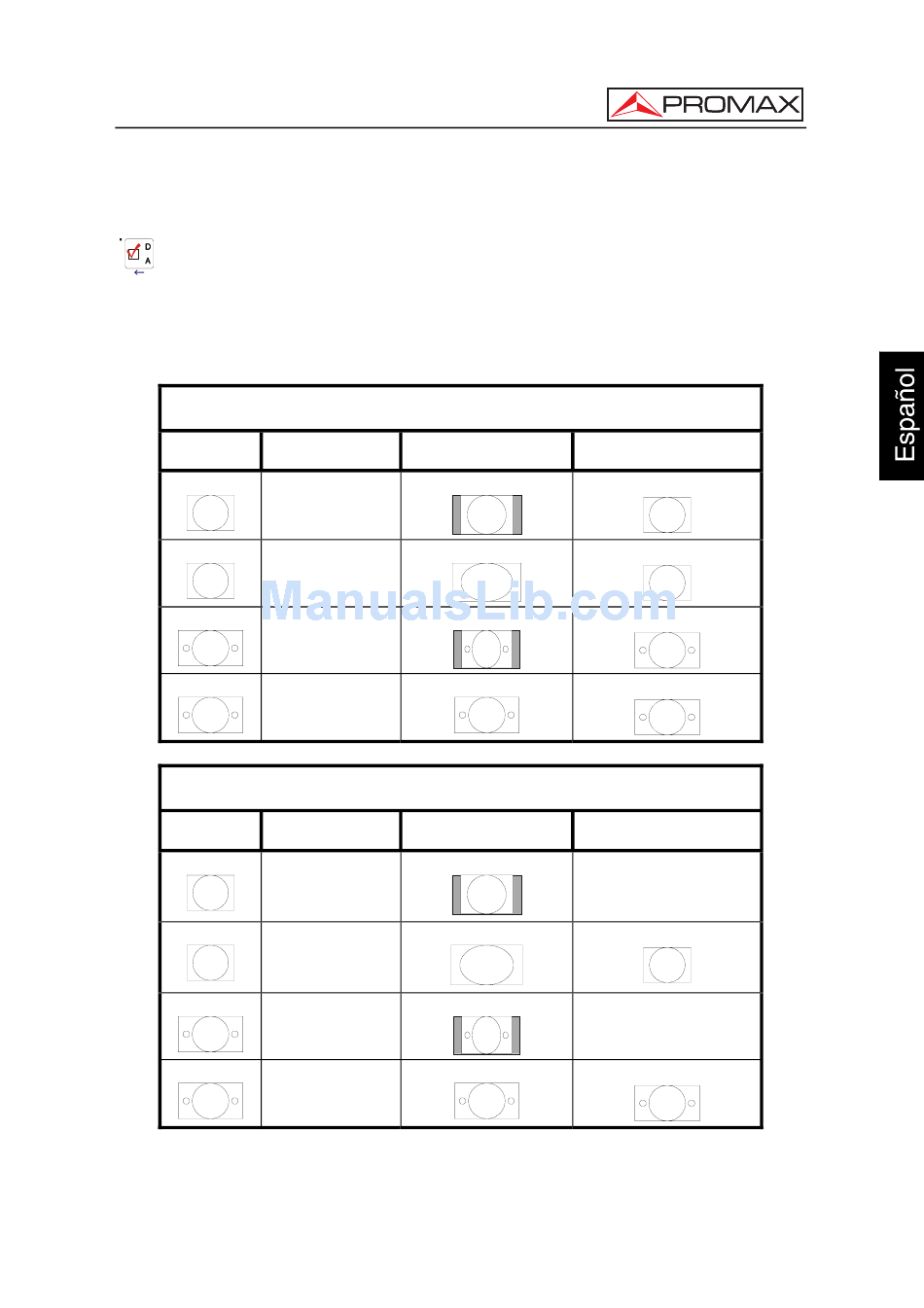

Tabla 4.- Selección del formato de vídeo en pantalla y en EUROCONECTOR.
09/2009
MODO ANALÓGICO
PANTALLA TV
EXPLORER II/II+
PILLAR BOX
4:3
FULL SCREEN
16:9
PILLAR BOX
4:3
FULL SCREEN
16:9
MODO DIGITAL
PANTALLA TV
EXPLORER II/II+
4:3
PILLAR BOX
16:9
FULL SCREEN
4:3
PILLAR BOX
16:9
FULL SCREEN
EUROCONECTOR
4:3 (original)
4:3 (original)
16:9 (original)
16:9 (original)
EUROCONECTOR
Escalado a 4:3 en un
TFT de 16:9
4:3 (Original)
(No seleccionar)
16:9 (Original)
Página 89
