MANUAL DE INSTRUCCIONES. TV EXPLORER II / II+
FREC:
CANAL:
PRUEBA ANALOGICA
NIVEL INSUFICIENTE 46.2 < 50.0 dBµV
PROBANDO DVB-T/H
POTENCIA OK 51.6 >= 32.0 dBµV
PROBANDO CONF. ACTUAL DVB-T/H
DIGITAL: DVB-T/H
BUSCANDO NOMBRE DE RED
CANCELAR
Una vez realizados estos pasos, podrá acceder a la opción ECOS en el menú:
1. Pulsar la tecla
2. Seleccionar la opción COFDM ECOS (Figura 54.-).
-7
FREC:
CAN:
MPEG-2 TS DVB-T
3. Pulsar el selector rotativo para entrar.
Aparecerá entonces la pantalla ECOS y podrá iniciar la detección de los ecos.
La pantalla muestra en el eje horizontal el tiempo de retardo y la distancia de la
señal eco respecto a la portadora. En el eje vertical se representa la relación de
potencia del eco respecto a la portadora (Figura 55.-).
09/2009
482.00 MHz
22

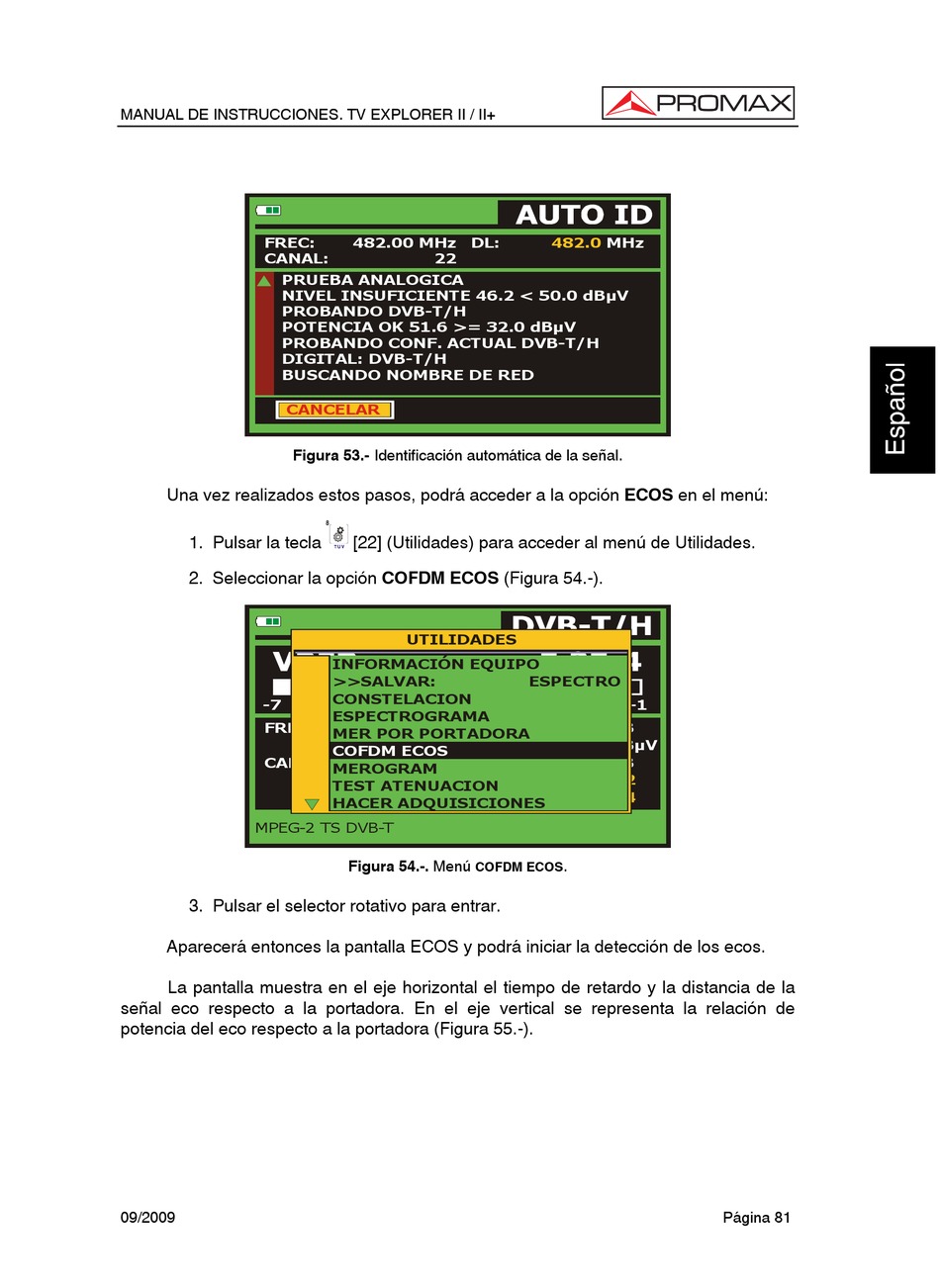

Figura 53.- Identificación automática de la señal.
[22] (Utilidades) para acceder al menú de Utilidades.
UTILIDADES
INFORMACIÓN EQUIPO
>>SALVAR:
CONSTELACION
-6
-5
QEF
ESPECTROGRAMA
650.00
MHz
MER POR PORTADORA
-3
kHz
COFDM ECOS
43
MEROGRAM
TEST ATENUACION
HACER ADQUISICIONES
Figura 54.-. Menú
DL:
482.0
MHz
ESPECTRO
-3
-2
-1
C/N:
>21.3
dB
POTEN.:
55.8
dBµV
MER:
19.5
dB
CBER:
5.0E-2
»
VBER:
5.3E-4
.
COFDM ECOS
Página 81
