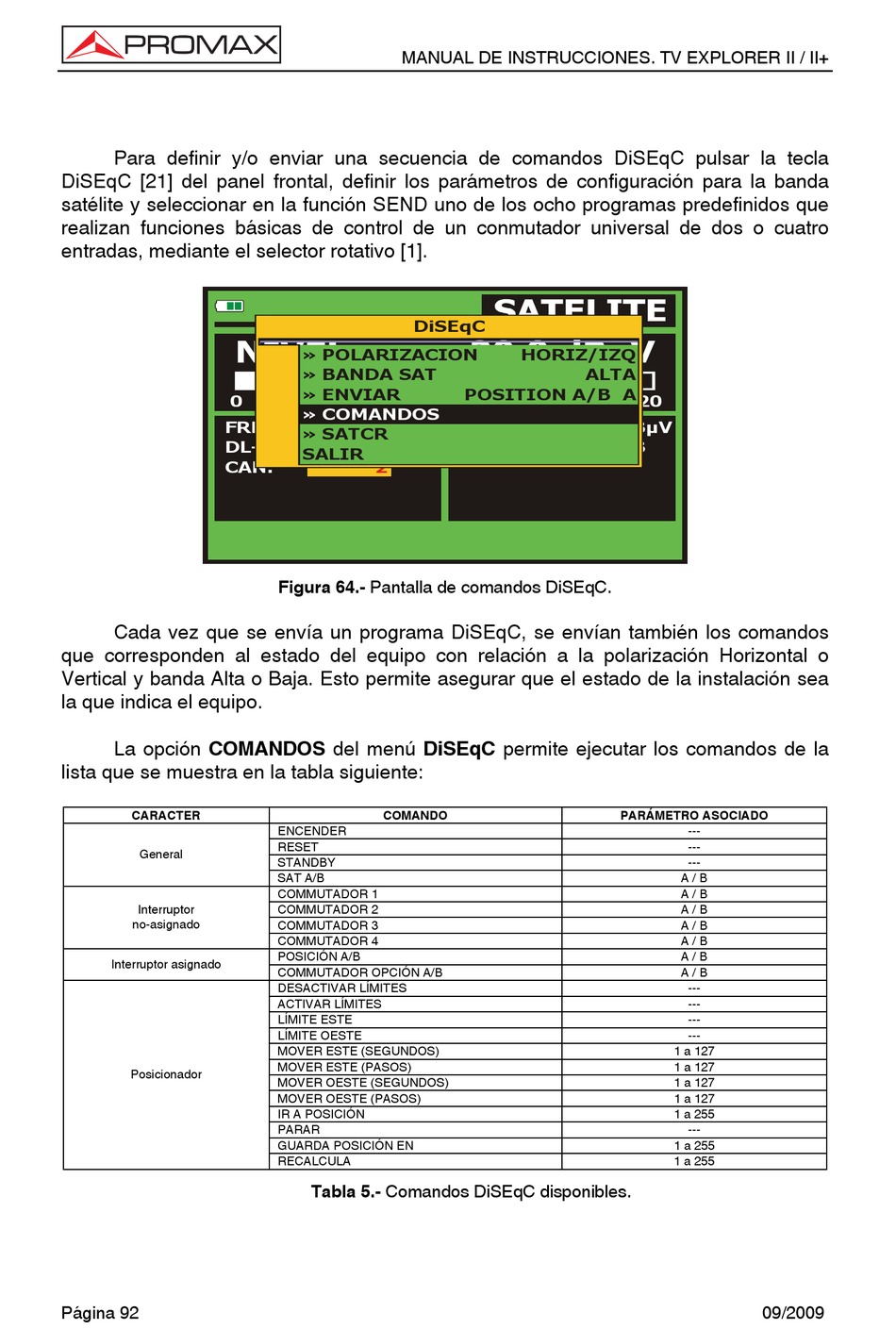

Promax TV EXPLORER II User Manual page 100

Para definir y/o enviar una secuencia de comandos DiSEqC pulsar la tecla
DiSEqC [21] del panel frontal, definir los parámetros de configuración para la banda
satélite y seleccionar en la función SEND uno de los ocho programas predefinidos que
realizan funciones básicas de control de un conmutador universal de dos o cuatro
entradas, mediante el selector rotativo [1].
FREC:
DL-Ku:
CAN:
Cada vez que se envía un programa DiSEqC, se envían también los comandos
que corresponden al estado del equipo con relación a la polarización Horizontal o
Vertical y banda Alta o Baja. Esto permite asegurar que el estado de la instalación sea
la que indica el equipo.
La opción COMANDOS del menú DiSEqC permite ejecutar los comandos de la
lista que se muestra en la tabla siguiente:
CARACTER
General
Interruptor
no-asignado
Interruptor asignado
Posicionador
Página 92
» POLARIZACION
» BANDA SAT
» ENVIAR
0 20 40
» COMANDOS
1300.02 MHz
» SATCR
11900.0 MHz
SALIR
2
Figura 64.- Pantalla de comandos DiSEqC.
COMANDO
ENCENDER
RESET
STANDBY
SAT A/B
COMMUTADOR 1
COMMUTADOR 2
COMMUTADOR 3
COMMUTADOR 4
POSICIÓN A/B
COMMUTADOR OPCIÓN A/B
DESACTIVAR LÍMITES
ACTIVAR LÍMITES
LÍMITE ESTE
LÍMITE OESTE
MOVER ESTE (SEGUNDOS)
MOVER ESTE (PASOS)
MOVER OESTE (SEGUNDOS)
MOVER OESTE (PASOS)
IR A POSICIÓN
PARAR
GUARDA POSICIÓN EN
RECALCULA
Tabla 5.- Comandos DiSEqC disponibles.
MANUAL DE INSTRUCCIONES. TV EXPLORER II / II+
DiSEqC
HORIZ/IZQ
POSITION A/B A
60 80 100
» NIVEL:
C/N:
ALTA
120
30.0 dBµV
7.6 dB
PARÁMETRO ASOCIADO
---
---
---
A / B
A / B
A / B
A / B
A / B
A / B
A / B
---
---
---
---
1 a 127
1 a 127
1 a 127
1 a 127
1 a 255
---
1 a 255
1 a 255
09/2009
