5.17

MER par porteuse (COFDM)

5.17.1 Graphique du MER par porteuse (COFDM)

Cette fonction analyse de manière continue la mesure de la valeur de MER pour
chacune des porteuses qui composent le canal choisi et il le représente
graphiquement.
Cette mesure résulte d'une grande utilité pour l'analyse de systèmes où des
signaux de différent type et origine interfèrent entre eux, comme il peut se produire
pendant la période de transition de la TV analogique à la numérique.

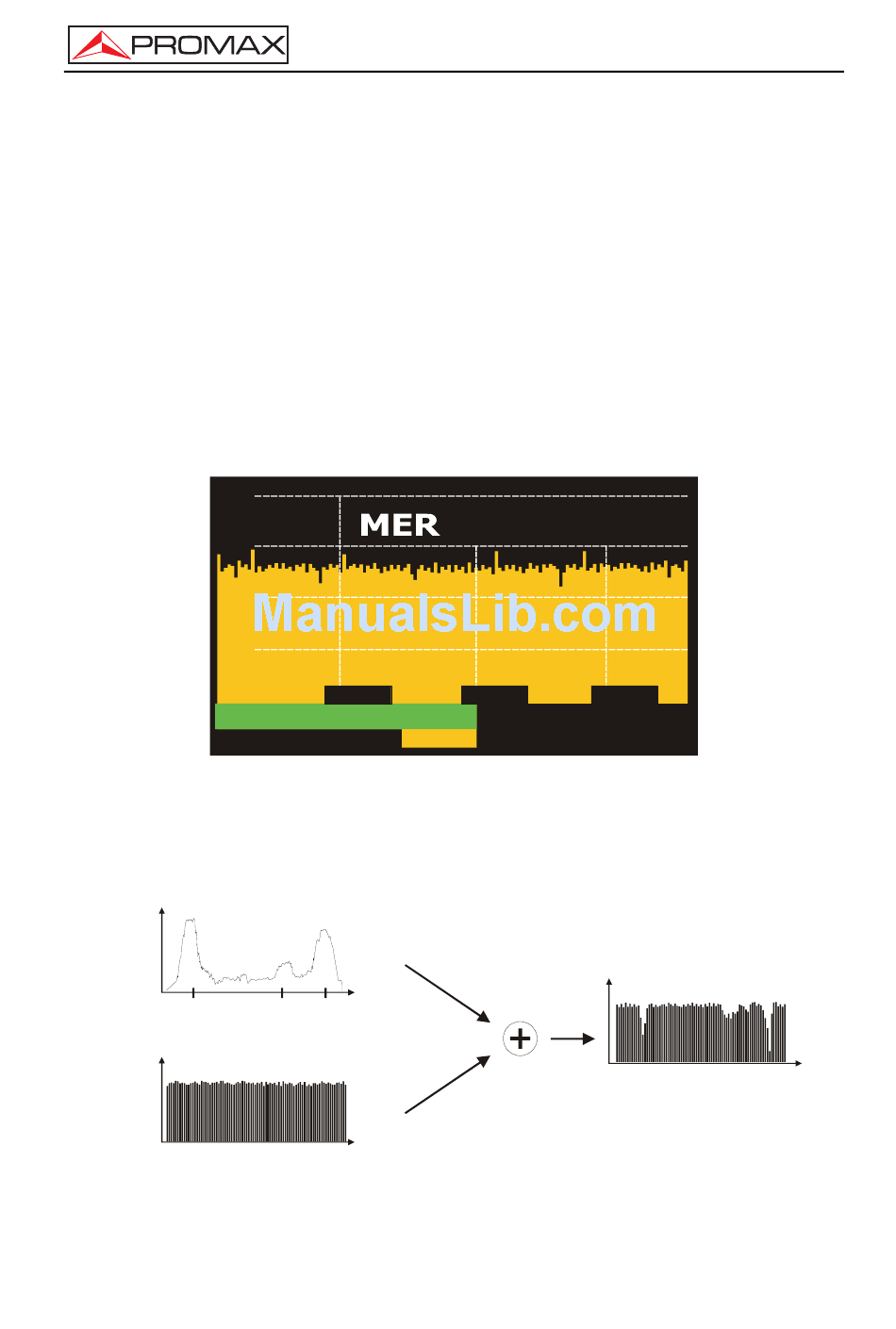

Dans la figure suivante on analyse le MER pour une porteuse COFDM 8k.
40
30
20
10
MPEG-2 TS DVB-T
F:
Comme on peut observer, dans le cas de la figure suivante, en analysant le MER
par porteuse de ce canal numérique apparaissent trois dégradations le long du canal
qui font soupçonner l'existence d'un canal analogique superposé.
Analog level
Video Carrier
MER by carrier
Figure 50.- Schéma d'interférence par signal TV analogique sur le canal numérique.
Page 74
1652
634.00 C: 41
Figure 49.- Fonction MER by carrier.
Frequency
Colour Audio
Subcarrier Subcarrier
Carrier
MANUEL D'UTILISATION. TV EXPLORER II / II+
MER BY CARRIER
3718 5784
AVG MER: 27.4dB
STD DEV:
MER
by carrier
3.2dB
Carrier
