3) Symbol Rate (Velocidad de símbolo)
Al seleccionar esta función y pulsar el selector rotativo [1] es posible introducir un
valor de velocidad de símbolo.
4) Modulaciones
Define el tipo de modulación. Al seleccionar esta función y girar el selector
rotativo [1] es posible seleccionar una de las siguientes modulaciones: 16, 32, 64,
128 y 256.
10
FREC:
CAN:
MPEG-2 TS

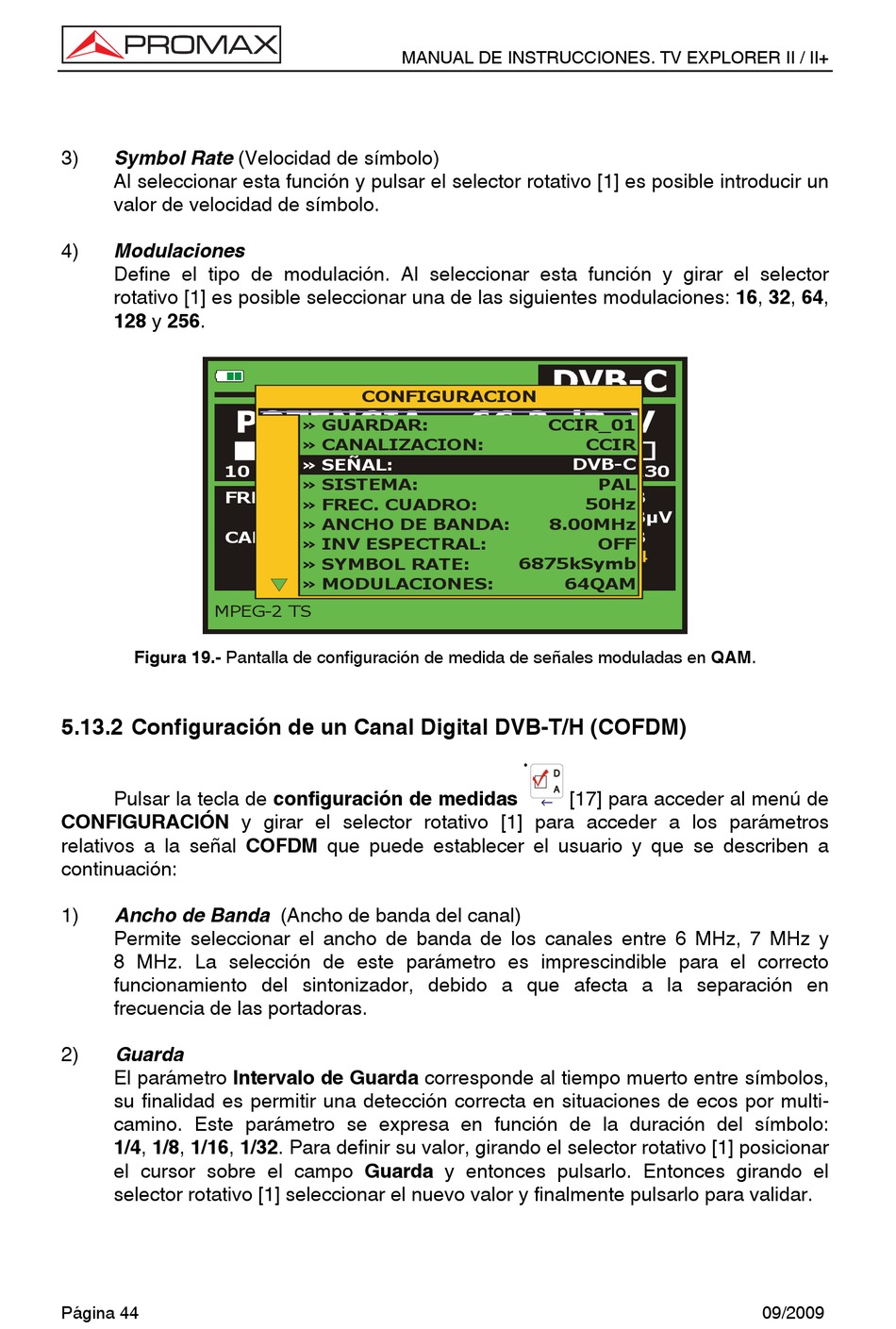

Figura 19.- Pantalla de configuración de medida de señales moduladas en QAM.
5.13.2 Configuración de un Canal Digital DVB-T/H (COFDM)
Pulsar la tecla de configuración de medidas
CONFIGURACIÓN y girar el selector rotativo [1] para acceder a los parámetros
relativos a la señal COFDM que puede establecer el usuario y que se describen a
continuación:
1) Ancho de Banda (Ancho de banda del canal)
Permite seleccionar el ancho de banda de los canales entre 6 MHz, 7 MHz y
8 MHz. La selección de este parámetro es imprescindible para el correcto
funcionamiento del sintonizador, debido a que afecta a la separación en
frecuencia de las portadoras.
2) Guarda
El parámetro Intervalo de Guarda corresponde al tiempo muerto entre símbolos,
su finalidad es permitir una detección correcta en situaciones de ecos por multi-
camino. Este parámetro se expresa en función de la duración del símbolo:
1/4, 1/8, 1/16, 1/32. Para definir su valor, girando el selector rotativo [1] posicionar
el cursor sobre el campo Guarda y entonces pulsarlo. Entonces girando el
selector rotativo [1] seleccionar el nuevo valor y finalmente pulsarlo para validar.
Página 44
MANUAL DE INSTRUCCIONES. TV EXPLORER II / II+
CONFIGURACION
» GUARDAR:
» CANALIZACION:
» SEÑAL:
30 50 70
» SISTEMA:
650.00 MHz C/N:
» FREC. CUADRO:
-3 kHz » POTEN.:
» ANCHO DE BANDA:
43 MER:
» INV ESPECTRAL:
BER:
» SYMBOL RATE:
» MODULACIONES:
CCIR_01
CCIR
DVB-C
90 110 130
PAL
16.5 dB
50Hz
66.2 dBµV
8.00MHz
24.7 dB
OFF
3.4 E-4
6875kSymb
64QAM
