Existen distintos tipos de diagramas de constelación según el tipo de modulación.
El TV EXPLORER II / II+ puede representar las constelaciones de señales DVB-T/H,
DVB-C, DVB-S y DVB-S2.
En el caso de un canal de transmisión ideal, sin ruido ni interferencias, todos los
símbolos son reconocidos por el demodulador sin errores. En este caso, son
representados en el diagrama de constelación como puntos bien definidos que
impactan en la misma zona formando un punto muy concentrado.
El ruido y las interferencias provocan que el demodulador no siempre lea los
símbolos de forma correcta. En este caso los impactos se dispersan y crean diferentes
formas que permiten determinar visualmente el tipo de problema en la señal.
Cada tipo de modulación se representa de forma diferente. Una señal 16-QAM se
representa en pantalla por un total de 16 zonas diferentes y una 64-QAM se representa
mediante un diagrama de 64 zonas diferentes y así sucesivamente.
El diagrama de constelación muestra en colores diferentes la densidad de los
impactos e incluye funciones para ampliar, desplazar y borrar la visualización de la
pantalla.
5.15.1 Señal DVB-T/H (COFDM)
Acceder al menú de UTILIDADES pulsando la tecla
CONSTELLATION. En la pantalla se irán registrando los impactos que producen los
símbolos recibidos durante la trasmisión de la señal digital.
MPEG-2 TS DVB-T

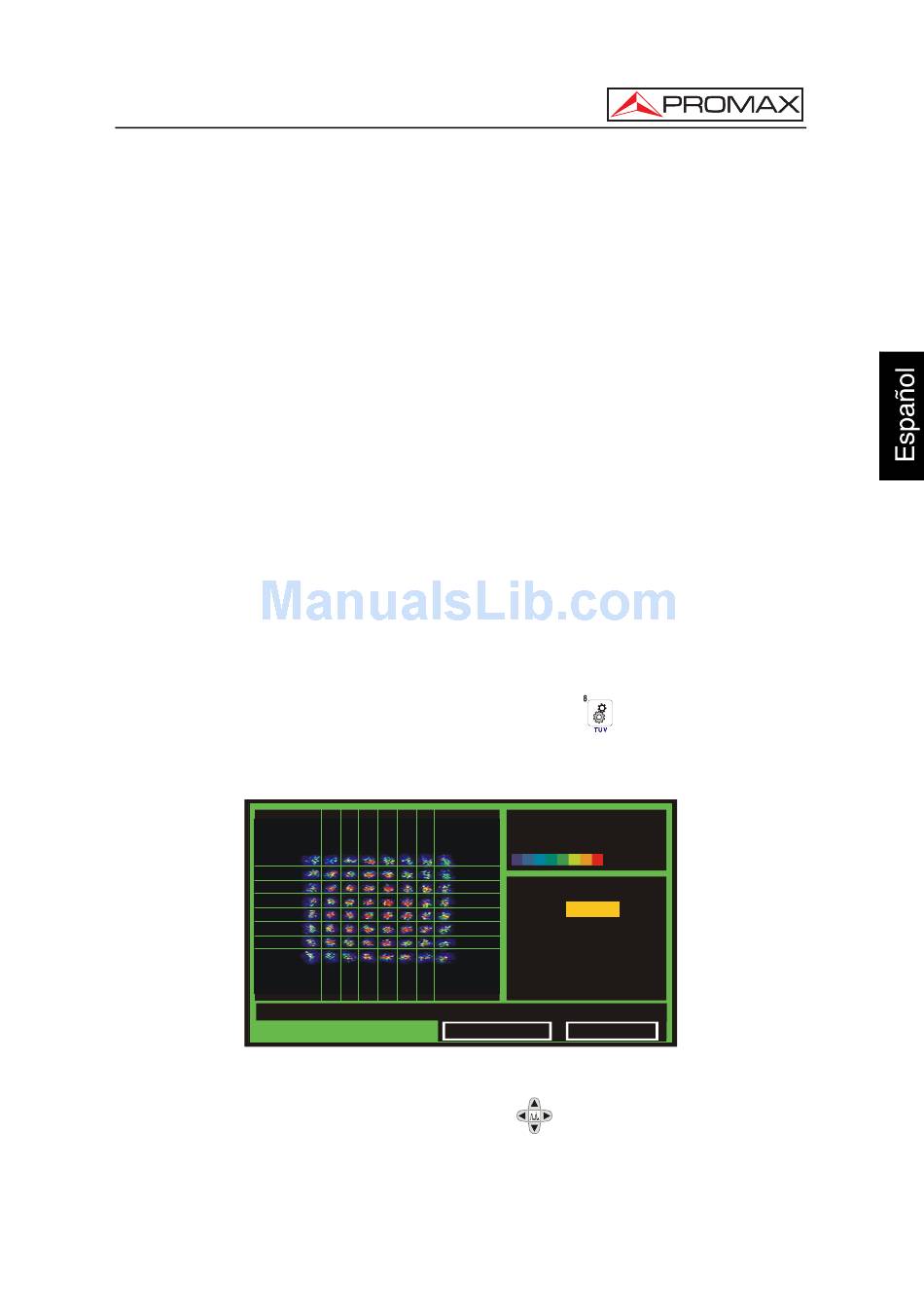

Figura 41.- Diagrama de constelación. Señal DVB-T/H (QAM 64).
Utilizar el selector rotativo [1] y los cursores
el canal o la portadora COFDM que el equipo sintoniza.
09/2009
[22], y activar la opción
MODULACION:
DVB-T/H (64 QAM)
F: 794.00 MHz
CAN: 66
CARRIER:
TYPE: data
CRIBA:
ZOOM:x1 LIMPIA
[6] para cambiar la frecuencia,
0
16
Página 65
