El equipo también desmodula la portadora FM (radio) y permite escuchar el
sonido a través del altavoz [33].
5.14.5 TV analógica/digital: Medida de la Relación Portadora / Ruido (C/N)
El TV EXPLORER II / II+ realiza la medida de la relación C/N de cuatro maneras
diferentes, de acuerdo con el tipo de portadora y la banda en uso:
A) Banda terrestre, portadora analógica
El nivel de portadora se mide mediante un detector de cuasi-pico (230 kHz BW).
El nivel de ruido se mide mediante un detector de valor medio y se corrige para
referirlo al ancho de banda equivalente de ruido del canal (de acuerdo con su
definición para el estándar de TV seleccionado).
B) Banda terrestre, portadora digital
Ambas medidas se realizan con un detector de valor medio (230 kHz BW) y las
mismas correcciones se introducen en ambas (correcciones de ancho de banda).
C) Banda satélite, portadora analógica
El nivel de portadora se mide mediante un detector de cuasi-pico (4 MHz BW). El
nivel de ruido se mide mediante un detector de valor medio (230 kHz) y se corrige
para referirlo al ancho de banda del canal.
D) Banda satélite, portadora digital
Equivalente al caso B pero ahora utilizando un filtro de medida de 4 MHz.
Al seleccionar el modo de medida Portadora/Ruido en el monitor aparece la
siguiente información:
0
FREC:
CAN:

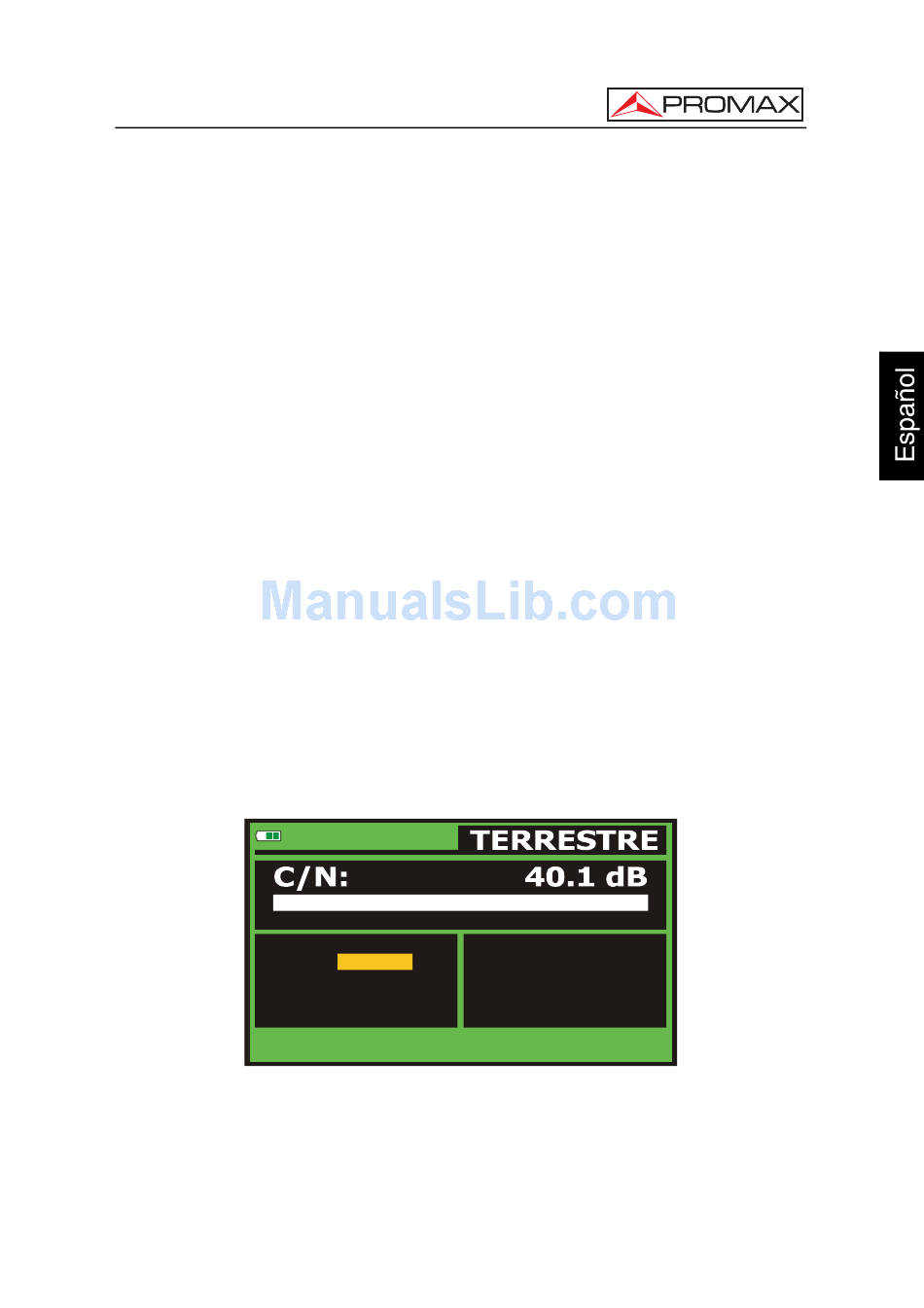

Figura 26.- Medida de la relación portadora/ruido (C/N).
09/2009
10 20
168.25 MHz NIVEL:
S10 » C/N
V/A:
DESV FM
30 40
78.2 dBµV
40.1 dB
16.2 dB
: - - - kHz
Página 53
