MANUEL D'UTILISATION. TV EXPLORER II / II+
Pousser la touche de configuration de mesures
de CONFIGURATION et tourner la mollette [1] pour accéder aux paramètres relatifs au
signal modifiables par l'utilisateur.

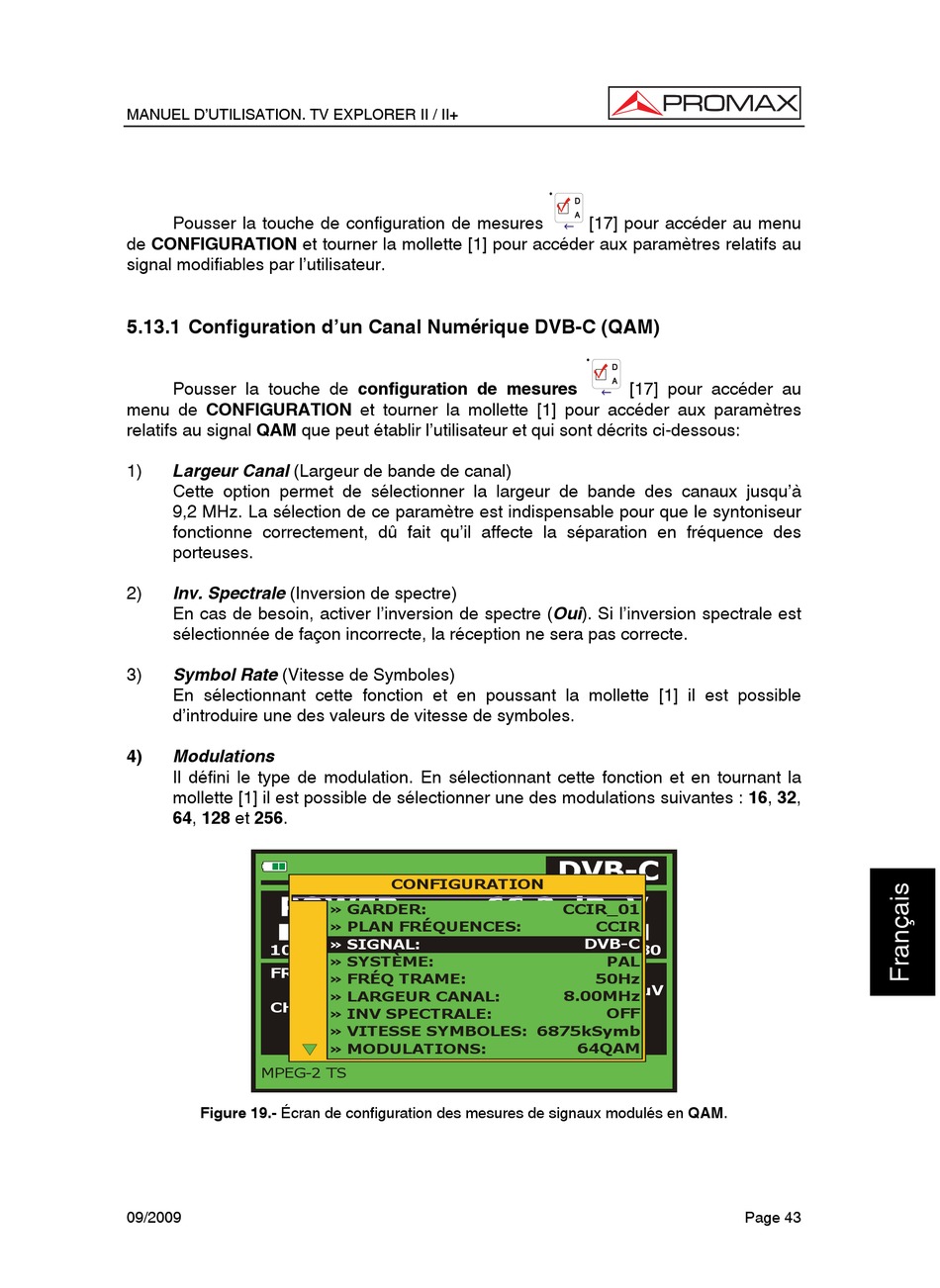

5.13.1 Configuration d'un Canal Numérique DVB-C (QAM)
Pousser la touche de configuration de mesures
menu de CONFIGURATION et tourner la mollette [1] pour accéder aux paramètres
relatifs au signal QAM que peut établir l'utilisateur et qui sont décrits ci-dessous:
1) Largeur Canal (Largeur de bande de canal)
Cette option permet de sélectionner la largeur de bande des canaux jusqu'à
9,2 MHz. La sélection de ce paramètre est indispensable pour que le syntoniseur
fonctionne correctement, dû fait qu'il affecte la séparation en fréquence des
porteuses.
2) Inv. Spectrale (Inversion de spectre)
En cas de besoin, activer l'inversion de spectre (Oui). Si l'inversion spectrale est
sélectionnée de façon incorrecte, la réception ne sera pas correcte.
3) Symbol Rate (Vitesse de Symboles)
En sélectionnant cette fonction et en poussant la mollette [1] il est possible
d'introduire une des valeurs de vitesse de symboles.
4) Modulations
Il défini le type de modulation. En sélectionnant cette fonction et en tournant la
mollette [1] il est possible de sélectionner une des modulations suivantes : 16, 32,
64, 128 et 256.
10
FREQ:
CH:
MPEG-2 TS
Figure 19.- Écran de configuration des mesures de signaux modulés en QAM.
09/2009
CONFIGURATION
» GARDER:
» PLAN FRÉQUENCES:
» SIGNAL:
30 50 70
» SYSTÈME:
650.00 MHz C/N:
» FRÉQ TRAME:
-3 kHz » POWER:
» LARGEUR CANAL:
43 MER:
» INV SPECTRALE:
BER:
» VITESSE SYMBOLES:
» MODULATIONS:
[17] pour accéder au menu
[17] pour accéder au
CCIR_01
CCIR
DVB-C
90 110 130
PAL
16.5 dB
50Hz
66.2 dBµV
8.00MHz
24.7 dB
OFF
3.4 E-4
6875kSymb
64QAM
