MANUEL D'UTILISATION. TV EXPLORER II / II+
5.14.3 TV analogique: Mesure de la déviation FM
Le TV EXPLORER II / II+ mesure la déviation en fréquence de toute porteuse
analogique modulée dans FM. Cette fonction permet le monitorage de la déviation
instantanée de fréquence pour signaux porteuses FM.
En choisissant le mode de mesure DESV FM dans le moniteur apparaît
l'information suivante:
0
FREQ:
CAN:

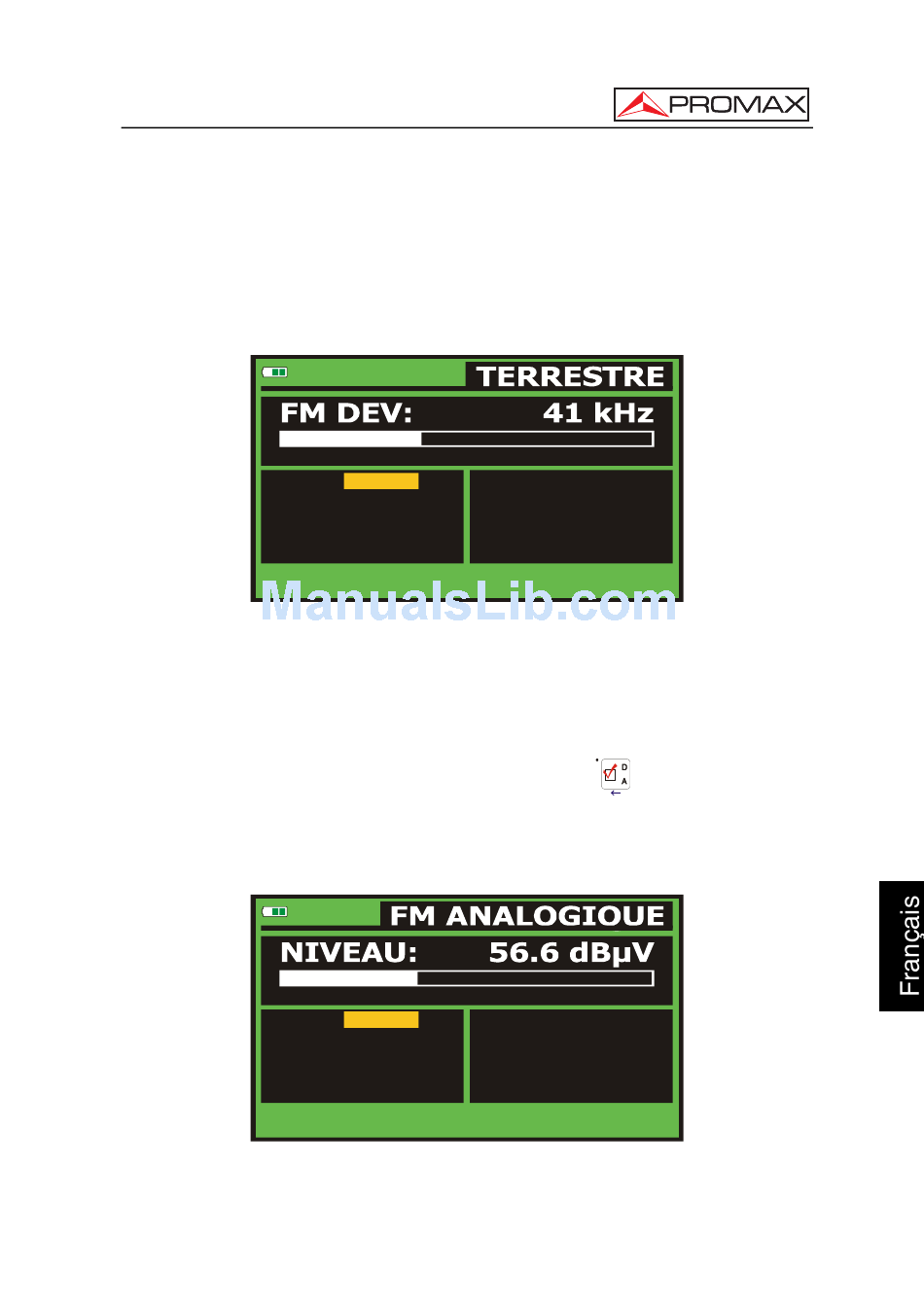

Figure 24.- Mesure de la déviation instantanée de fréquence.
Dans l'écran on visualise les pics de déviation instantanée de la fréquence. De
cette manière il est possible d'observer s'ils dépassent les limites admises par le
récepteur et spécifiées par l'émetteur dans le système de transmission.
5.14.4 FM analogique: Mesure du niveau et démodulation du signal
Pousser la touche de Configuration des Mesures
menu de CONFIGURATION et tourner la mollette [1] jusqu'à choisir le signal FM
analogique. Dans le mode de mesure de signaux FM Analogique, l'écran du
TV EXPLORER II / II+, agit comme un indicateur analogique du niveau de signal
présent dans l'entrée.
10
FREQ:
CAN:
Figure 25.- Mesure du niveau de signal FM Analogique.
09/2009
50
876.70 MHz NIVEAU:
C/N
V/A:
» FM DEV:
30 50 70
103.80 MHz » NIVEAU:
DEV FM:
75 100
42.3 dBµV
0.7 dB
1.6 dB
41 kHz
[17] pour accéder au
90 110 130
56.6 dBµV
53 kHz
