MANUAL DE INSTRUCCIONES. TV EXPLORER II / II+
Esta medida resulta de gran utilidad para el análisis de sistemas en que señales
de diferente tipo y origen interfieren entre sí, como puede ocurrir durante el periodo de
transición de la TV analógica a la digital.

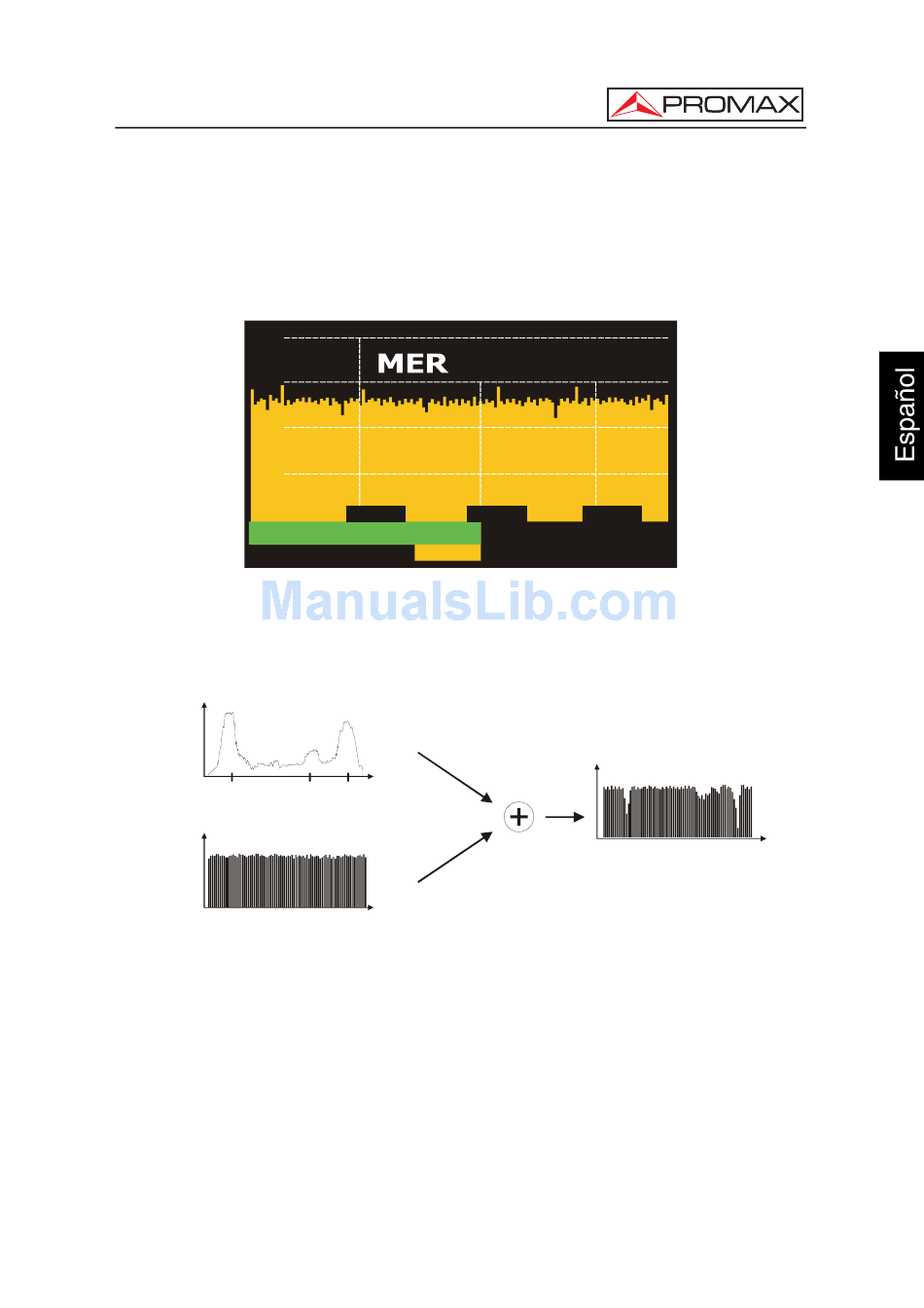

En la siguiente figura se analiza el MER para una portadora COFDM 8k.
40
30
20
10
MPEG-2 TS DVB-T
F:
Como se puede observar en el caso de la siguiente figura, al analizar el MER por
portadora del canal digital aparecen tres degradaciones a lo largo del canal que hacen
sospechar la existencia de un canal analógico solapado.
Analog level
Video Carrier
MER by carrier
Figura 50.- Esquema de interferencia por señal TV analógica sobre canal digital.
Si comparamos el gráfico obtenido con el espectro de un canal analógico
comprobamos cómo efectivamente, las portadoras de vídeo, audio y la subportadora
de color están degradando sustancialmente y de forma selectiva el MER de aquellas
portadoras del múltiplex digital para las que coinciden las frecuencias. En este caso, la
potencia del canal es suficiente y la recepción no se ve afectada por la interferencia.
Esta interferencia no puede ser detectada de ninguna otra forma pues no es
visible ni en espectro, ni su intensidad es suficiente para degradar las medidas del
MER promedio, CBER o VBER de forma significativa.
09/2009
MER POR PORTADORA
1652
634.00 C: 41
Figura 49.- Función MER por portadora.
Frequency
Colour Audio
Subcarrier Subcarrier
Carrier
3718 5784
MER MEDIO: 27.4dB
DESV ESTAND.: 3.2dB
MER
by carrier
Carrier
Página 75
