2. Cliquez sur la mollette pour valider. Le marqueur se situe alors sur le
premier écho détecté (Figure 58.-).
3. Une fois le marqueur est situé sur l'écho, sur la partie inférieure gauche
de l'écran on peut lire le retard de l'écho et la distance par rapport à
l'émetteur principal.
4. Cliquez sur la mollette de nouveau pour passer à l'écho suivant.
0
-10
-20
-30
DELAY:
COMPLETE
Pour faire un zoom de la zone autour de l'écho sélectionné :
1. Avec les flèches
2. Cliquez sur la mollette pour changer le zoom. La zone autour de l'écho
sélectionné va être amplifiée au double et la touche changera à "ZOOM:
x2".
3. Cliquez de nouveau sur la mollette. La zone de la porteuse est amplifiée
quatre fois par rapport à sa taille initiale et la touche prend le nom
"ZOOM: x4".
4. Cliquez sur la mollette de nouveau. Le graphique retourne aux
dimensions initiales.
Si pendant le processus de détection (balayage), le signal décroche, le mesureur
affichera un message pour avertir l'utilisateur.
09/2009
46.5 us 13.9 km
FIND ECHO

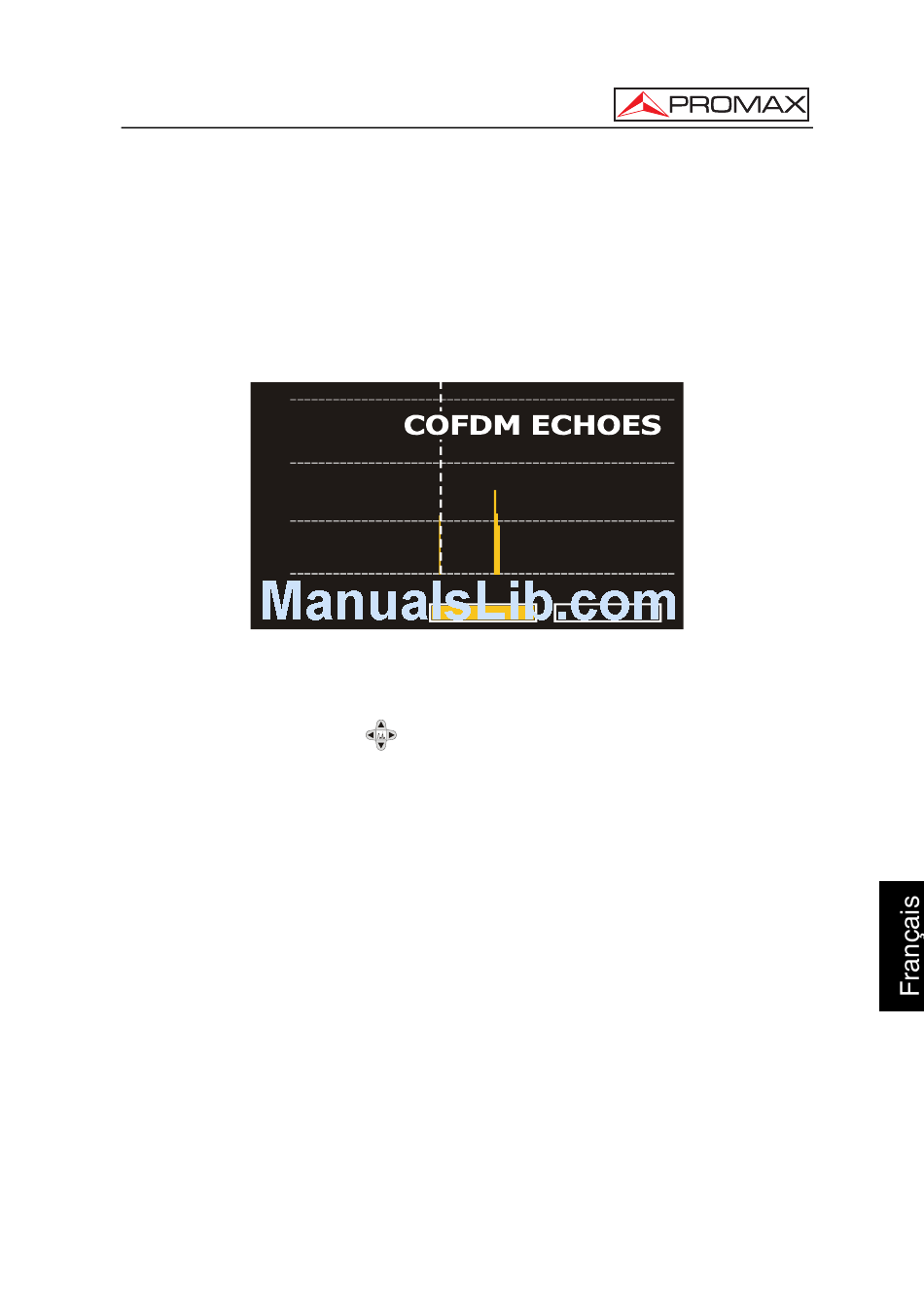

Figura 58.- Analyse des ECHOS
[6] placez-vous sur l'option "ZOOM: x1".
ZOOM: x1
RUN
Page 83
