MANUEL D'UTILISATION. TV EXPLORER II / II+
Au bas de la fréquence(ou canal) de syntonie on montre la déviation de
fréquence en kHz par rapport à la fréquence de syntonie qui optimise le BER (par
exemple Freq : 1777.000 MHz + 1.2 kHz).
Dernièrement il apparaît une ligne d'état que présente d'information en rapport
avec le signal détecté. Les possibles messages qui peuvent apparaître et leur
signification se montrent dans la liste suivante, dans laquelle on présente les différents
messages par ordre du plus petit au plus grand accomplissement des paramètres du
standard MPEG-2:
Aucun signal
On n'a détecté aucun signal.
Signal détecté
On a détecté un signal mais il n'est pas décodificable.
Porteuse détecté
On a détecté une porteuse numérique mais elle n'est pas décodificable.
Viterbi synchronized
Détection d'une porteuse numérique et synchronisation de l'algorithme de Viterbi,
mais trop de trames arrivent avec d'erreurs qui ne sont pas corrigibles. On ne
peut pas quantifier le BER.
MPEG-2 TS DVB-S
Détection correcte d'un signal MPEG-2.
5.14.8 TV Numérique: Mesure du MER
Après avoir établi les paramètres les paramètres de réception appropriés pour le
signal COFDM, QAM ou QPSK/8PSK il sera possible de mesurer le MER, pousser la
touche
[12] jusqu'à ce qu'apparaisse l'écran de mesure du MER.
0
FREQ:
CAN:
MPEG-2 TS DVB-T

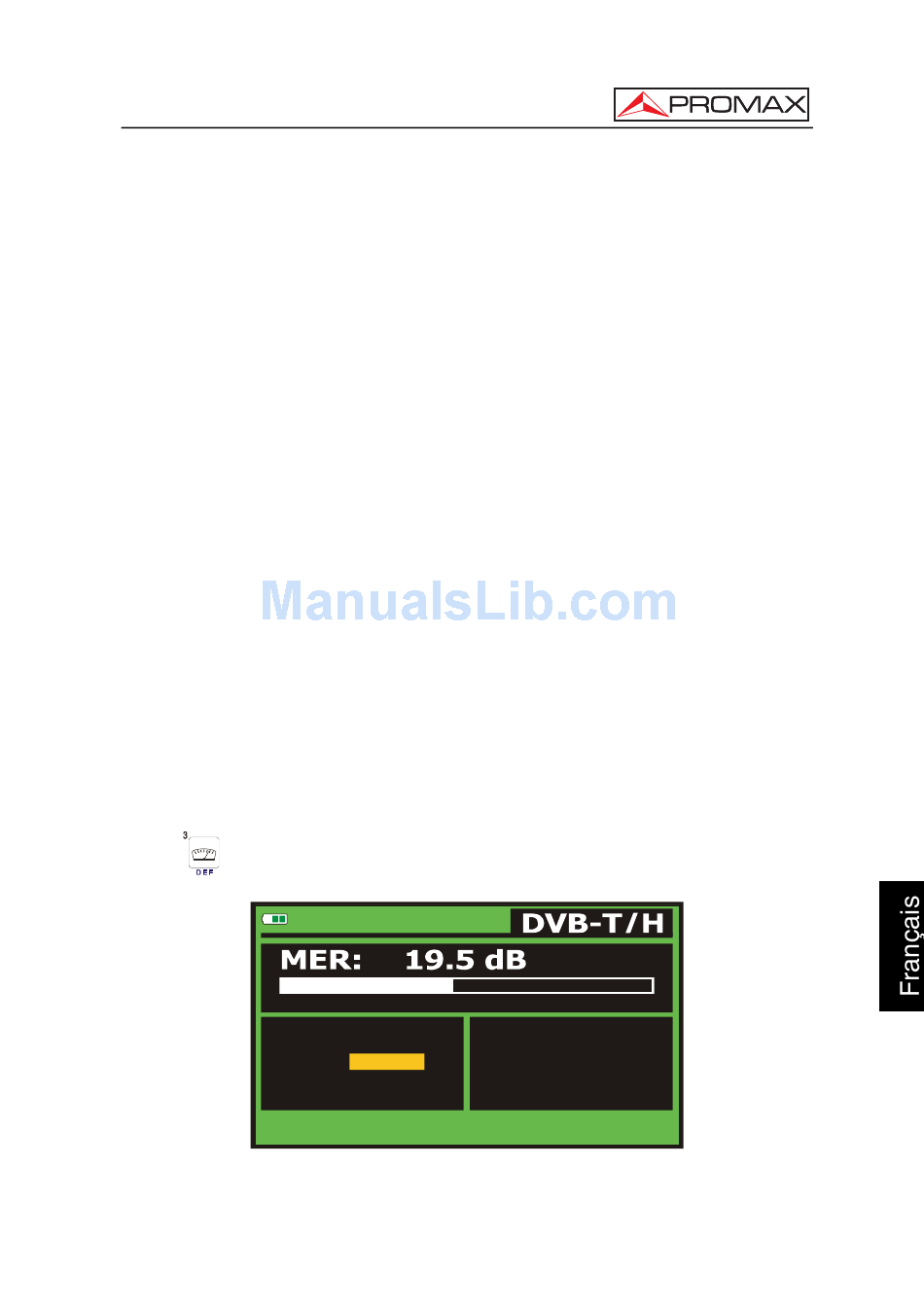

Figure 39.- Écran de mesure du MER pour signaux DVB-T/H modulés en COFDM.
09/2009
10
20
650.00
MHz
C/N:
-3
kHz
PUISS.:
43
»
MER:
CBER:
VBER:
MB:
8.4 dB
30
40
>21.3
dB
55.8
dBµV
19.5
dB
5.0E-2
5.3E-4
Page 61
