MANUAL DE INSTRUCCIONES. TV EXPLORER II / II+
Alimentar el RP-050/RP-080 a través del
función Alimentación de las unidades exteriores (ver apartado '5.7 Alimentación de
las Unidades Exteriores') pulsando la tecla
seleccionar una tensión de 13 V.
Finalmente, seleccionar la aplicación PRUEBA FI SAT (ICT) del menú de
UTILIDADES [22] para banda Satélite o bien la aplicación TEST ATENUACIÓN
para banda terrestre, conectar el generador en el punto donde irá conectada la
antena (origen de la señal).
Pulsar la tecla
CONFIGURACIÓN de la medida. La opción Atenuación Umbral permite ajustar la
diferencia máxima entre el nivel de referencia de los pilotos de 5 a 50 dBµV.
A continuación mediante los cursores horizontales
Calibrar (ver siguiente figura). Esperar unos segundos hasta que acabe el proceso de
calibración de las tres frecuencias piloto mientras se indica en la pantalla con el
mensaje:
MIDIENDO REF
10
0
-10
-20
FREC:
REF:
TEST:
ATE:
El proceso de calibración debe realizarse en el punto de la instalación que se
toma como referencia, habitualmente la cabecera. Durante este proceso se determina
el número de frecuencias piloto a comprobar, entre una y tres, además del nivel de
referencia de los pilotos. Para determinar el número de pilotos, el equipo toma el nivel
más alto encontrado y comprueba que los demás pilotos tengan un nivel no inferior al
de referencia más el nivel umbral definido. Si cumple la condición anterior el piloto se
mostrará en la pantalla.
09/2009
[17] para que aparezca en pantalla el menú de
.
1042.25 1703.25
84.7 90.2
84.5 90.2
0.2 0.0
CALIBRAR

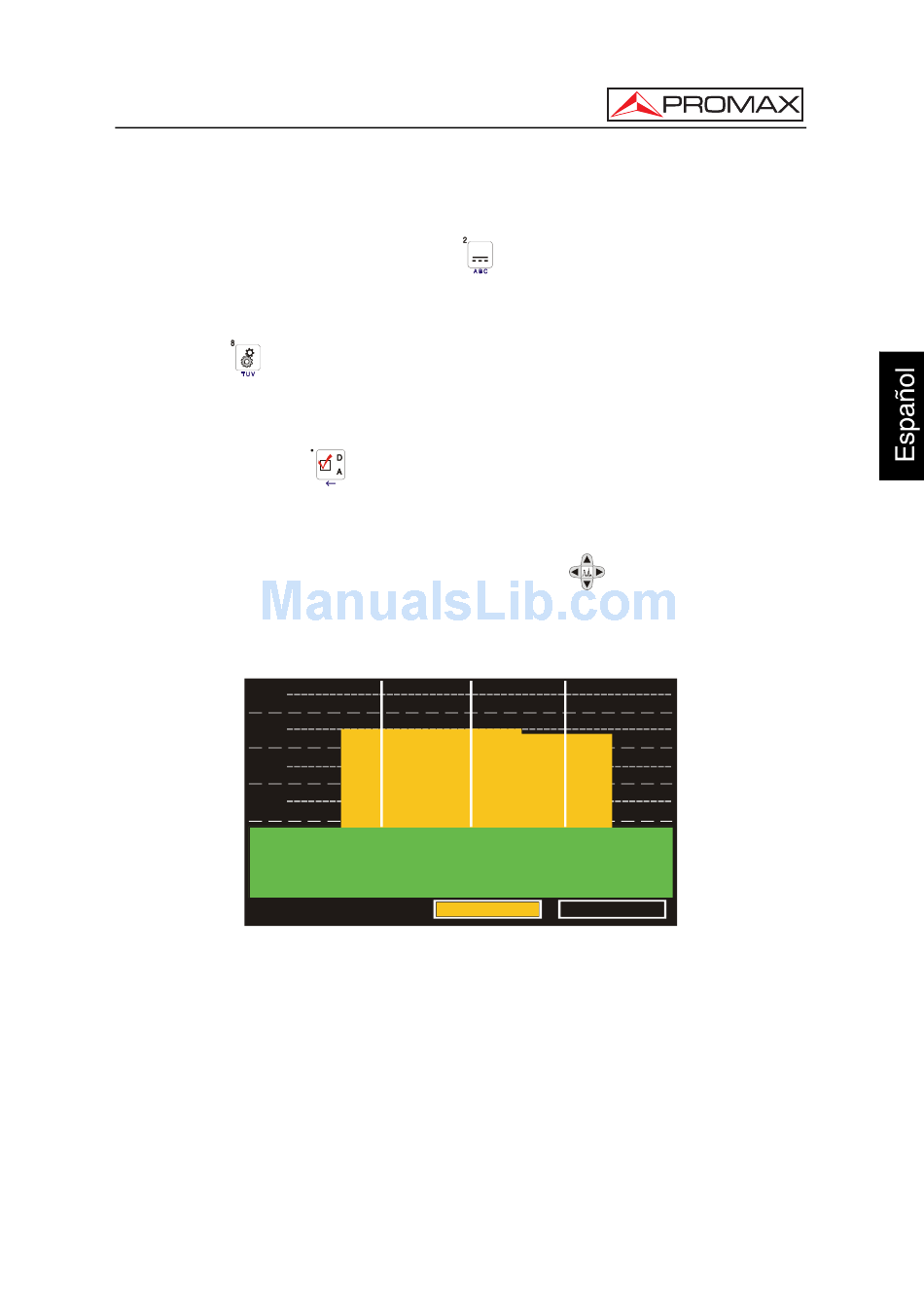

Figura 16.- Prueba FI SAT (ICT). Banda Satélite.
