MANUAL DE INSTRUCCIONES. TV EXPLORER II / II+
Viterbi sincronizado
Detección de una portadora digital y sincronización del algoritmo de Viterbi, pero
llegan demasiadas tramas con errores no corregibles. No se puede cuantificar el BER.
MPEG-2 TS DVB-S
Detección correcta de una señal MPEG-2.

5.14.8 TV Digital: Medida del MER

Una vez establecidos los parámetros de recepción apropiados para la señal
COFDM, QAM, QPSK ó 8PSK será posible medir el MER, pulsar la tecla
hasta que aparezca la pantalla de medida del MER.
0
FREC:
CAN:
MPEG-2 TS DVB-T

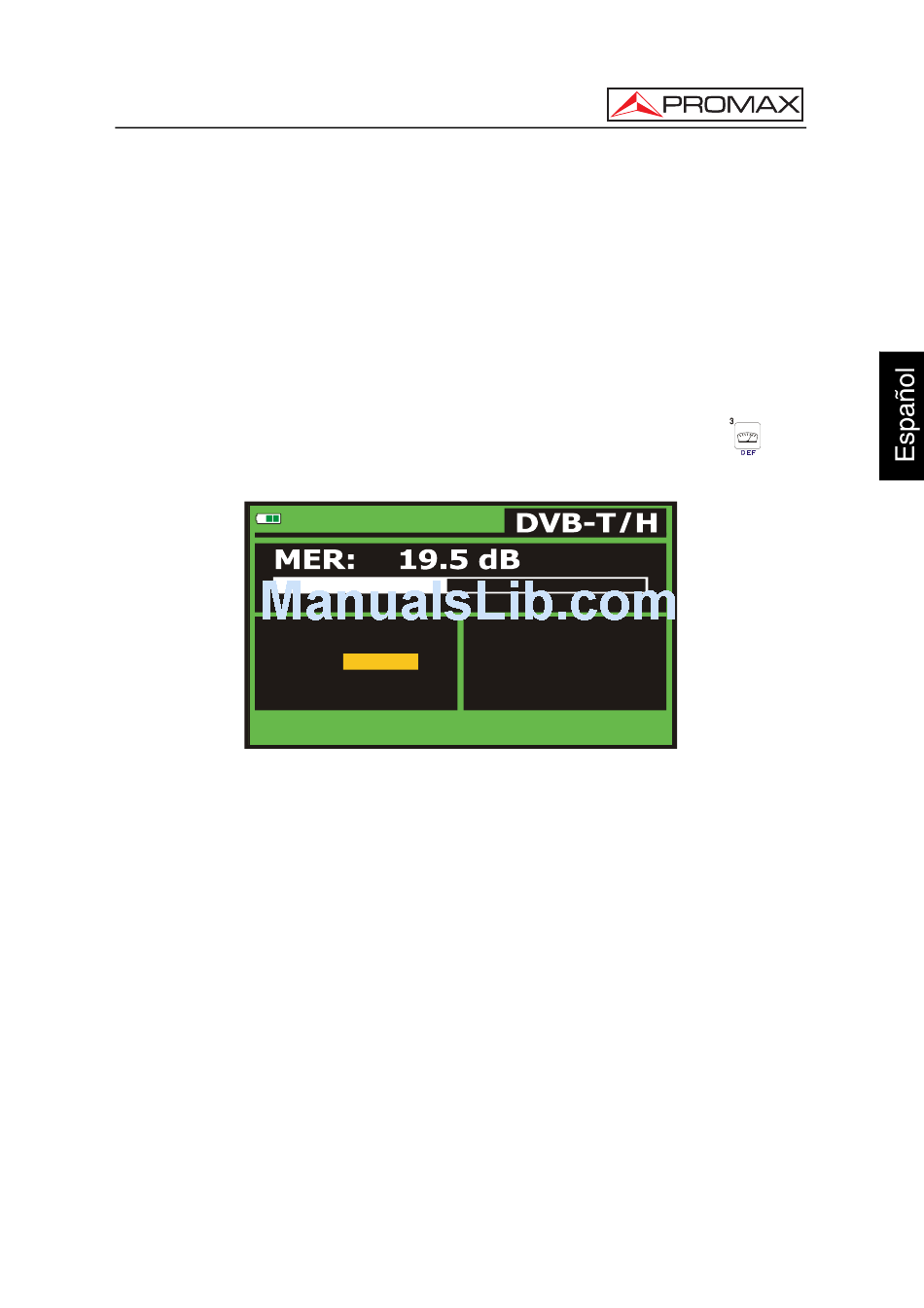

Figura 39.- Pantalla de medida del MER para señales DVB-T/H moduladas en COFDM.
En primer lugar se presenta la medida de la relación de error de modulación:
MER.
A continuación, aparece la medida del Margen de Ruido (MR), en la figura
anterior de valor 8,4 dB. Indica un margen de seguridad respecto al nivel del MER
medido para la degradación de la señal hasta llegar al valor del QEF (Quasi-Error-
Free).
09/2009
10 20
650.00 MHz C/N:
-3 kHz POTEN.:
43 » MER:
CBER:
VBER:
MR: 8.4 dB
30 40
>21.3 dB
55.8 dBµV
19.5 dB
5.0E-2
5.3E-4
[12]
Página 63
