Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph

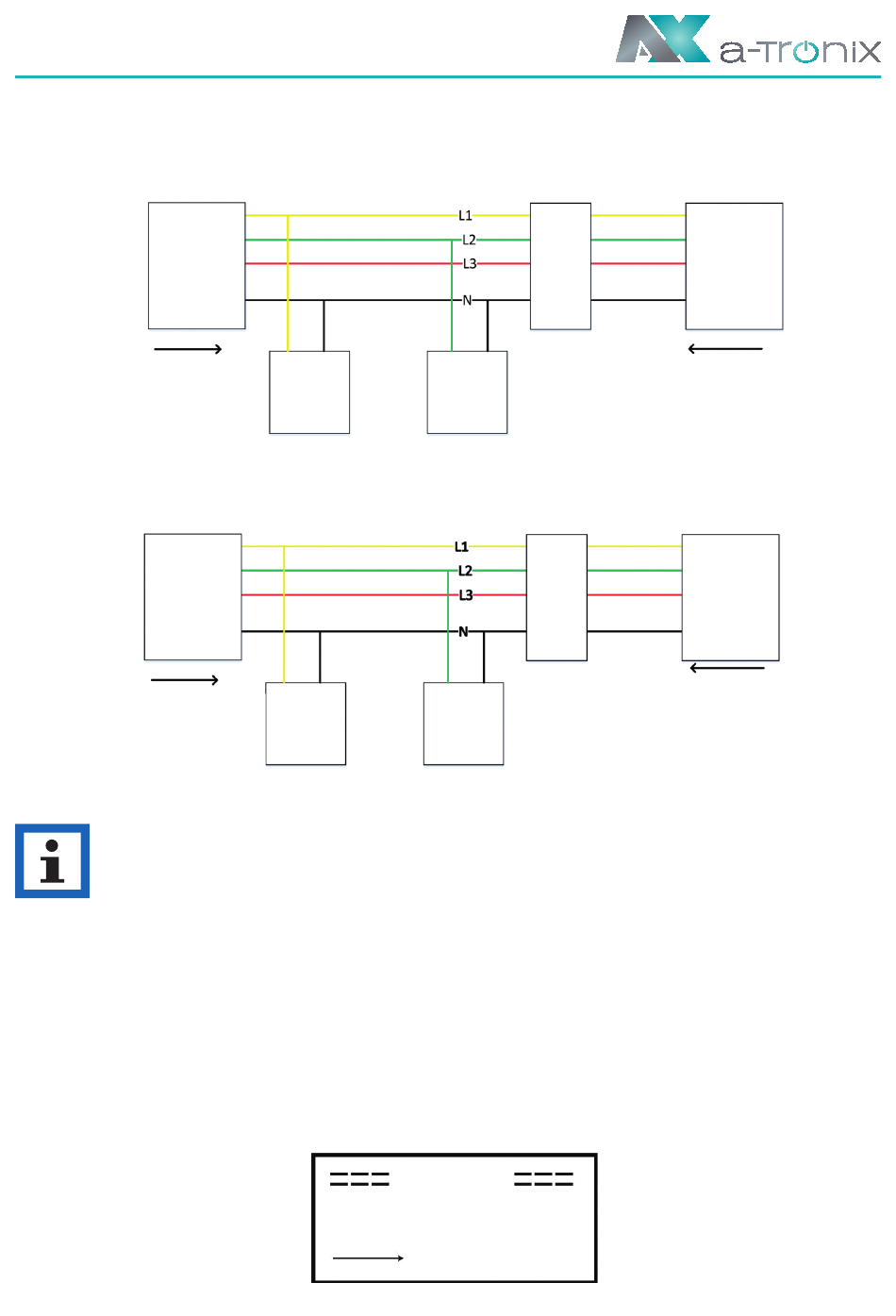

Es folgt eine einfache schematische Darstellung dieser Funktion:
AX 3 ph
12 kW
AX 3ph-Hybrid-Leistung
Alle Lasten = Last1 + Last2 = 3kW
Also
L1 = 1 kw
L2 = 1 kw
L2 = 1 kw
AX 3 ph
12 kW
AX 3ph-Hybrid-Leistung
L1 = 1 kw
L2 = 2 kw
L2 = 0 kw
ANMERKUNG
Die maximale Leistung der symmetrischen Last beträgt 1/3 der Nennleistung,
d. h. die maximale Ausgangsleistung eines 12-kW-Gerätes pro Phase be-
trägt 4 kW. Das Gleiche gilt für die unsymmetrische Last im netzunabhängi-
gen Betrieb. Wenn die einphasige Last 1/3 der Ausgangsleistung unter netz-
unabhängigen Bedingungen überschreitet, meldet das Gerät einen Fehler.
LCD-Anzeige
Hauptanzeige:
Nach dem Start des Wechselrichters, drücken Sie „eingeben". Das Display wird auf
die laufende Seite gehen, dort können Sie die lokalen Daten, Systemdaten und Slave-
Daten überprüfen.
atx002de0723
Lastausgleich deaktivieren
Laden1 Laden2
1 kW
Aktivieren der Ausgleichslast
Laden1 Laden2
1 kW 1 kW
Laufen
Lokale Daten
System Daten
Slave-Daten
Zähler
2 kW
Zähler
Netz
Netzeinspeisung
L1 = 0 kw
L2 = 1 kw
L2 = 1 kw
Netz
Netzeinspeisung
L1 = 0 kw
L2 = 0 kw
L2 = 0 kw
Seite 55
