Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph
Für die AX Serie sind verschiedene Systemverkabelungen vorgesehen:
Die AX-Parallel- und Off-Grid-System wird für die Energiespeicherung im Haushalt
und für den Eigenverbrauch oder die Off-Grid-Funktion verwendet.
WICHTIG:
AX muss an das 3-phasige 5-Leiter-Stromnetz angeschlossen werden. Stellen Sie
sicher, dass das NETZ an die N-Leitung angeschlossen ist, sonst meldet der Wech-
selrichter den Fehler SW BUS VOLT.
Prüfen Sie vor der Installation mit einem Multimeter, ob Plus- und Minuspol sowie
die Spannung des Netzteils korrekt sind. Wenn die Batteriespannung zwischen 180
und 600 V liegt, kann das Gerät in den netzunabhängigen Zustand übergehen.
Wenn die Batteriespannung zwischen 120 und 600 V liegt, kann das Gerät in den
netzgekoppelten Zustand übergehen. Nach der Installation können Sie die Batterie-
spannung des Systems durch den Bildschirm überprüfen. Wenn die Batteriespan-
nung niedriger als 120 V ist, wird die Batterie nicht funktionieren, und AKKU SYS wird
nicht für die Schäden am System verantwortlich sein.
Seite 12

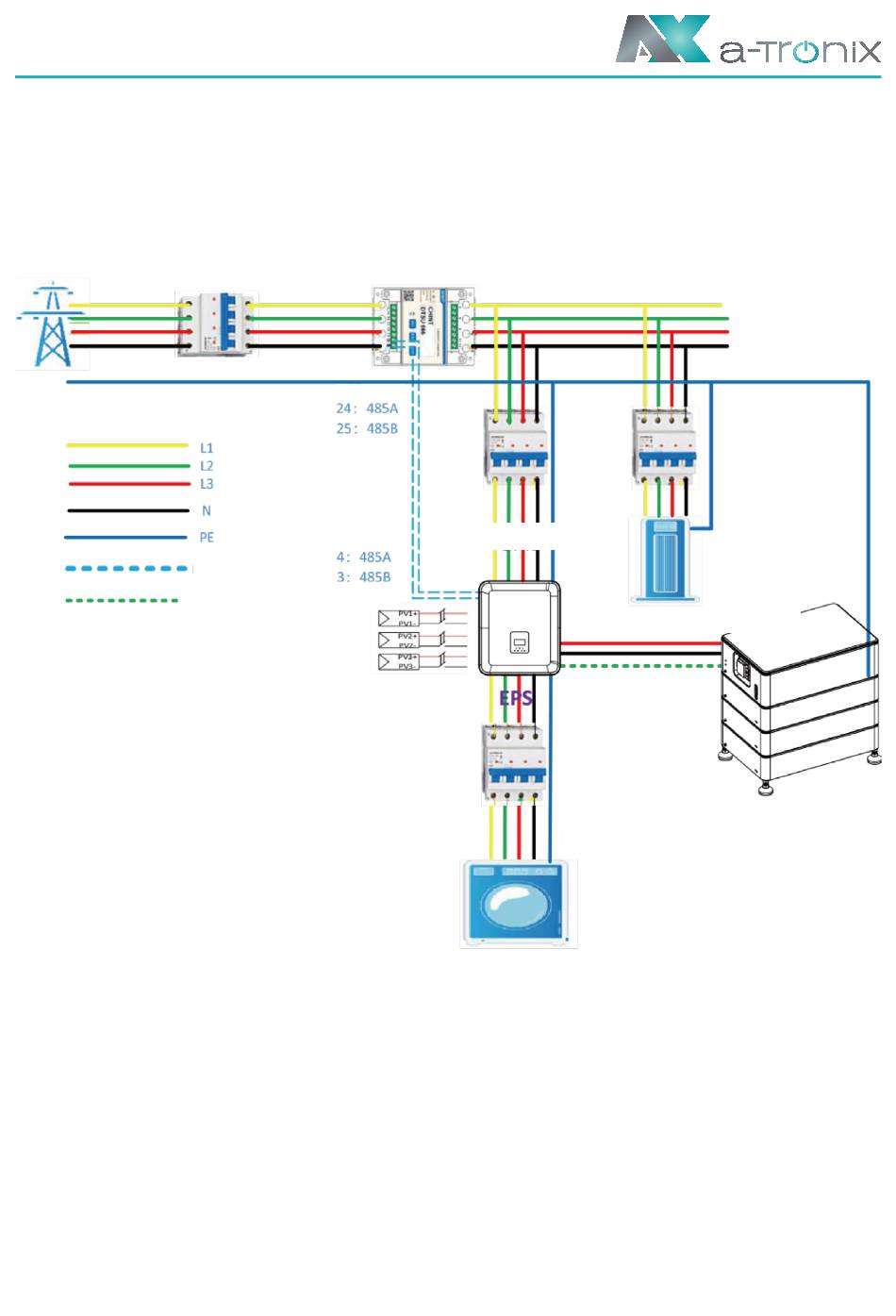

AX-Systemplan für den Hausgebrauch
Zähler
Zähler COM
BMS COM Zähleranschluss
Netz
AX
BAT-Draht und BMS COM
EPS Laden
Startseite
Laden
atx002de0723
