Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph

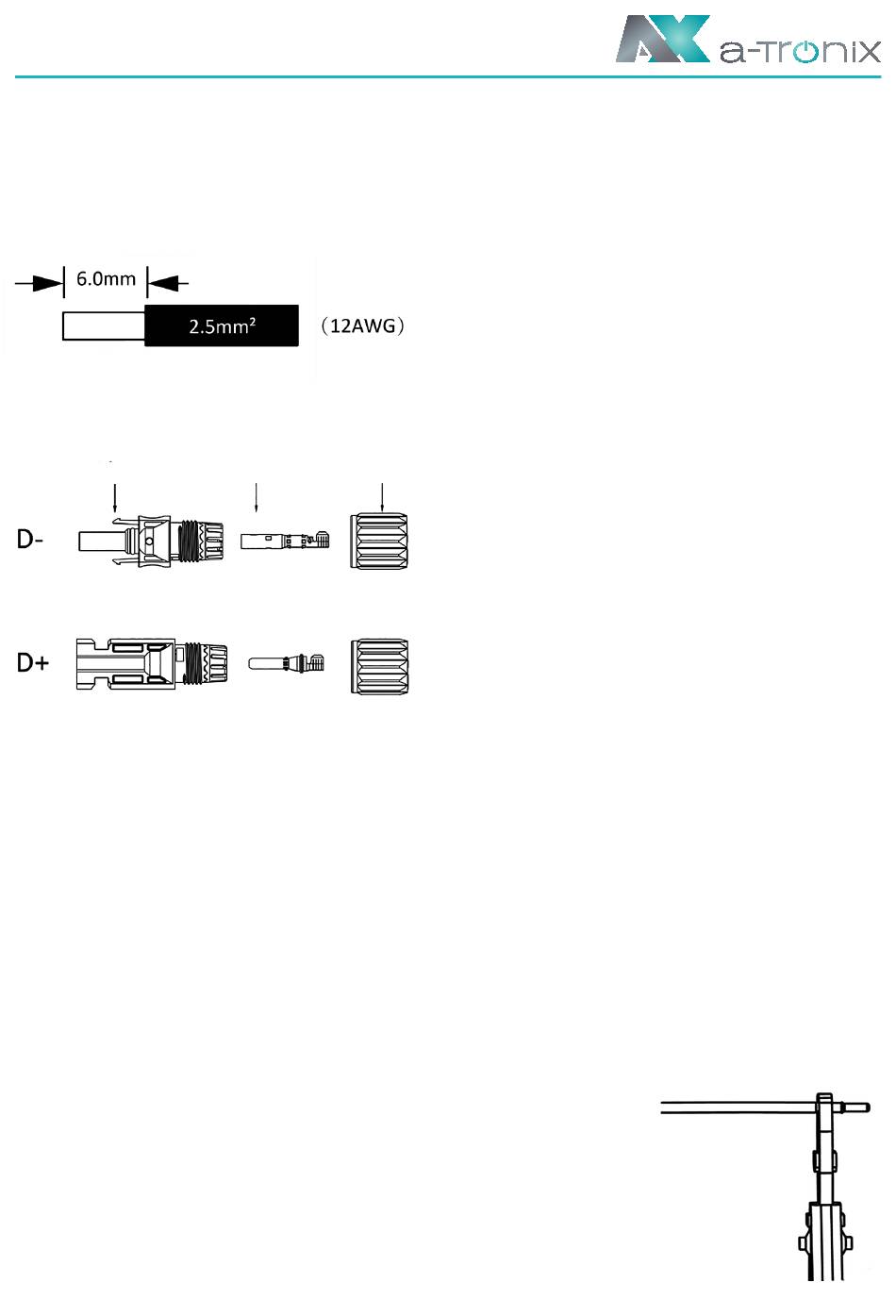

Schritt 2: PV-Verdrahtung
• Schalten Sie den DC-Schalter aus.
• Wählen Sie 12 AWG-Draht für den Anschluss des PV-Moduls.
• Schneiden Sie 6 mm der Isolierung vom Drahtende ab.
Auslöselänge
• Trennen Sie den DC-Stecker (PV) wie unten dargestellt.
Stecker
ANMERKUNG:
Achten Sie bei der Installation der PV-Klemmen darauf, dass die Kupferkerne der
PV-Plus- und PV-Minusklemmen und die Kupferkerne des Wechselrichters ein-
gesteckt werden können, und messen Sie mit einem Multimeter, ob die Plus- und
Minusklemmen korrekt sind, da das Gerät sonst möglicherweise nicht normal
funktioniert oder einzelne Strings nicht funktionieren.
Die maximale Leerlaufspannung der PV-Anlage sollte weniger als 900 V betragen,
andernfalls kann es zu einer Fehlermeldung kommen, wenn MPPT nicht nachvoll-
zogen werden kann.
• Führen Sie das abisolierte Kabel in den Stiftkontakt ein und achten Sie darauf, dass
alle Leiterlitzen im Stiftkontakt erfasst werden.
• Stiftkontakt mit Hilfe einer Crimpzange crimpen.
Setzen Sie den Stiftkontakt mit abisoliertem Kabel in
die entsprechende Crimpzange ein und vercrimpen
Sie den Kontakt.
atx002de0723
Stiftkontakt Kabelmutter
