a-TroniX Wechselrichter AX-Serie, 3 ph
GEFAHR
Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses, dass
kein Strom auf dem Gleichstromanschluss fließt. Sie können die Stromzan-
ge verwenden, um den Batterieschalter zu messen oder abzuklemmen,
da es sonst zu schweren Sicherheitsunfällen kommen kann. Gleichzeitig
darf der Kabelbaum an der Batterie nicht vertauscht oder kurzgeschlossen
werden, was zu irreparablen Schäden an der Batterie oder dem Wechsel-
richter führen würde.
• Verwenden Sie das angegebene Schraubenschlüssel-Werkzeug.
• Wenn Sie den DC+ Stecker trennen, drücken Sie das Werkzeug von oben nach unten.
• Wenn Sie den DC- Stecker trennen, drücken Sie das Werkzeug von unten nach unten.
• Trennen Sie die Stecker mit der Hand.

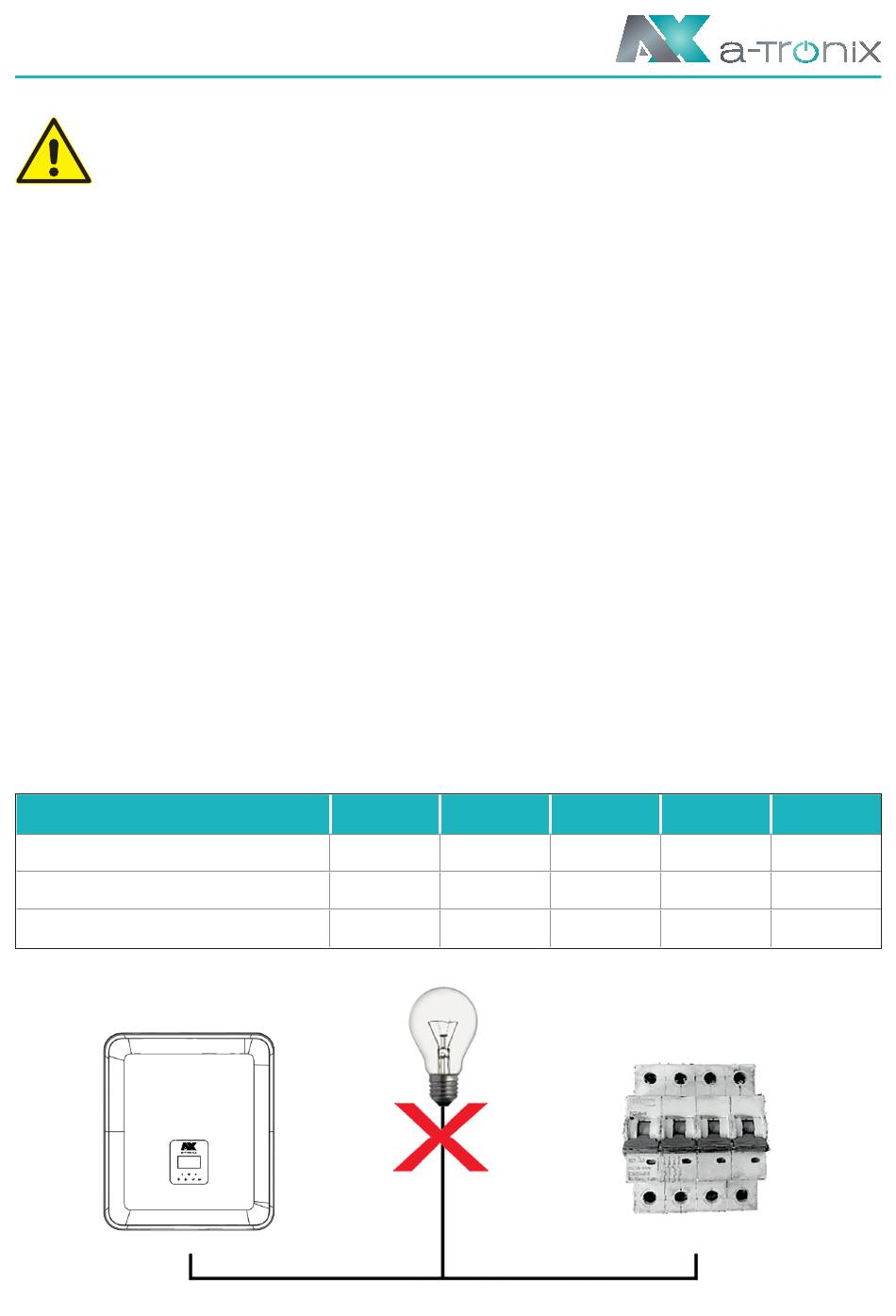

6.4 Grid-Verbindung

Schritt 1: Netzkabelanschluss
Die Wechselrichter der AX-Serie sind für dreiphasige Netze ausgelegt.
Der Spannungsbereich ist 220/230/240 V; die Frequenz ist 50/60 Hz.
Andere technische Anforderungen sollten mit den Anforderungen des örtlichen öf-
fentlichen Netzes übereinstimmen.
Modell (kW)
Kabel (netzgebunden) (mm²)
Kabel (EPS) (mm²)
Micro-Unterbrecher (A)
Seite 32
5,0 6,0
4,0–6,0 4,0–6,0
4,0–6,0 4,0–6,0
32 32
8,0 10,0
4,0–6,0 5,0–6,0
4,0–6,0 5,0–6,0
32 63
12,0
5,0–6,0
5,0–6,0
63
