Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph
Verdrahtungsvorgang und LCD-Einstellung
HINWEIS
Bitte stellen Sie vor dem Betrieb sicher, dass alle Wechselrichter die gleiche
Softwareversion haben, sonst kann diese Funktion nicht verwendet werden.
Schritt 1:
Verbinden Sie die Kommunikation aller Wechselrichter miteinander, indem Sie Netz-
werkkabel zwischen den CAN-Anschlüssen anschließen.
• Verwenden Sie standardmäßige CAT 7-Netzwerkkabel für die CAN-CAN-Verbin-
dung und CAT 5-Kabel für die CAN-Meter-Verbindung.
• Stecken Sie eine Seite des CAT 7-Kabels in den CAN-Anschluss des ersten Wechsel-
richters und die andere Seite in den CAN-Anschluss des nächsten Wechselrichters.
• Stecken Sie eine Seite des CAT 5-Kabels in den Zähleranschluss des Zählers und
die andere Seite in den CAN 1-Anschluss des ersten Wechselrichters oder den
CAN 2-Anschluss des letzten Wechselrichters.
HINWEIS
PV und Batterie sollten beide an den Wechselrichter angeschlossen sein,
wenn das Zählerkabel eingesteckt ist.
WECHSELRICHTER
SLAVER
CAN2 CAN1

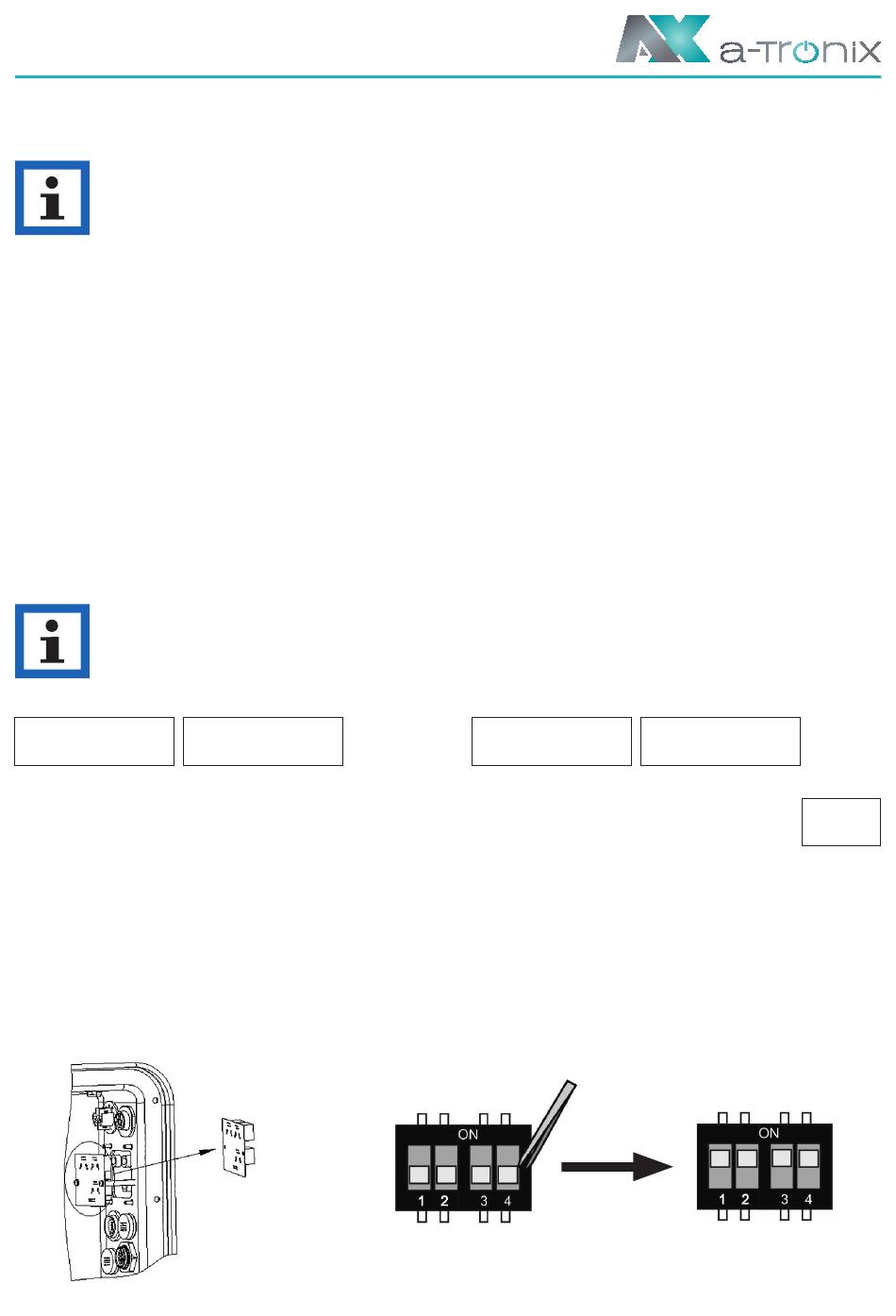

Schritt 2:
• Stellen Sie den DIP-Schalter ein (Sie müssen nicht alle DIP-Schalter des Wechsel-
richters einstellen).
• Suchen Sie den Wechselrichter, an dem das Zählerkabel angeschlossen ist.
• Schieben Sie den weißen DIP-Schalter mit einer geeigneten Pinzette in die Position
„ON" (von unten nach oben).
atx002de0723
WECHSELRICHTER
SLAVER
CAN2 CAN1 CAN2
WECHSELRICHTER
• • • • • •
SLAVER
CAN1
WECHSELRICHTER
MASTER
CAN2 CAN1 Zähler
ZÄHLER
