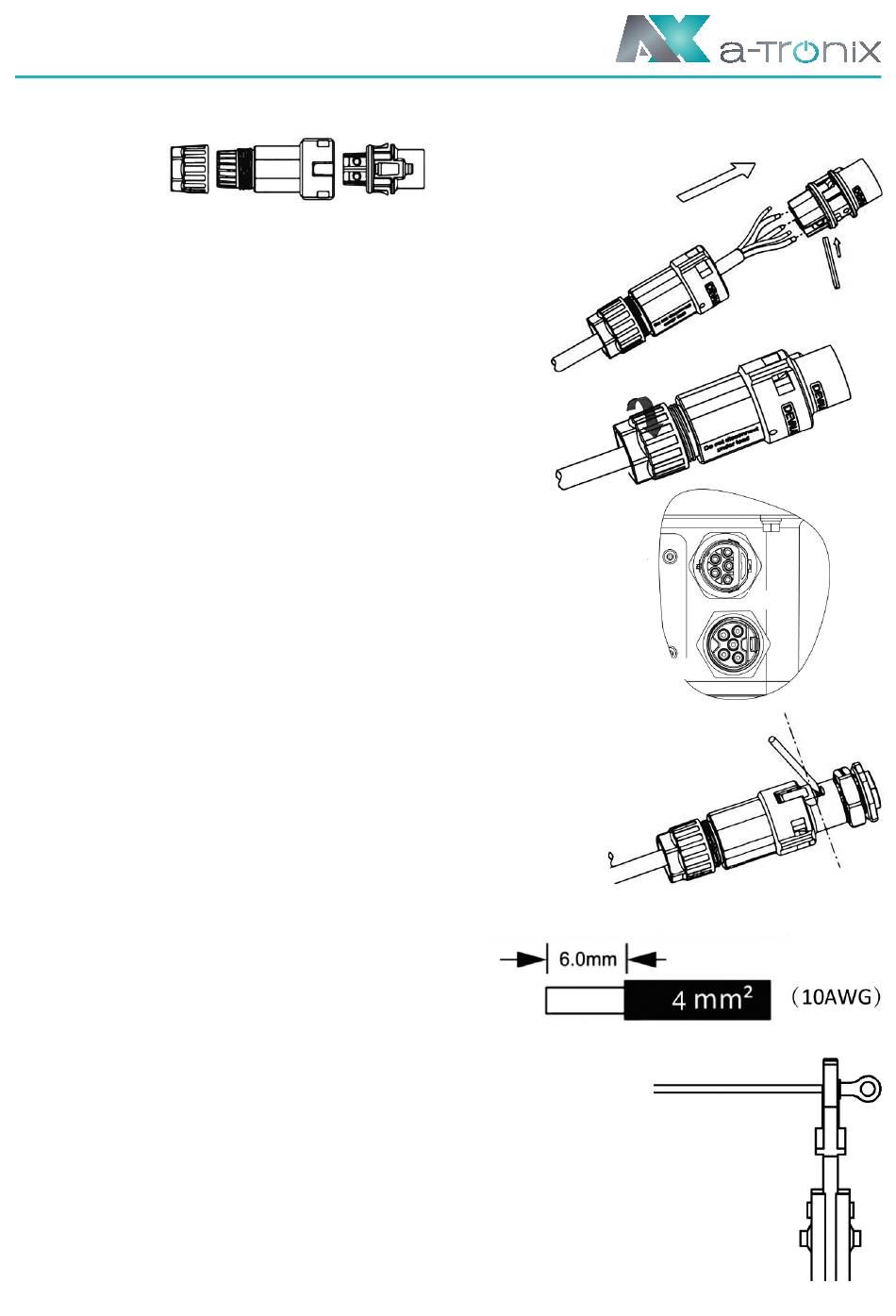

- Entfernen Sie die Kabelmutter (mit Gummieinsatz) von der hinteren Schale.
• Schieben Sie die Kabelmutter und dann die Rückenschale
auf das Kabel.
• Drücken Sie die Gewindehülse in die Buchse,
ziehen Sie die Kappe auf der Klemme fest.
• Drücken Sie die Gewindehülse auf die Anschlussklemme,
bis beide fest am Wechselrichter eingerastet sind.
• Entfernen Sie den NETZ-Anschlüsse:
Drücken Sie das Bajonett mit einem kleinen Schraubendreher
oder dem Entriegelungswerkzeug aus dem Schlitz und ziehen
Sie es heraus, oder schrauben Sie die Gewindehülse ab und
ziehen Sie sie dann heraus.

6.5 Anschluss an den Boden

Schneiden Sie 6 mm der Isolierung
vom Kabelende ab.
• Führen Sie das abisolierte Kabel in die Erdungsklemme
ein und vergewissern Sie sich, dass alle Litzen in der
Erdungsklemme eingeklemmt sind.
• Crimpen Sie den Erdungsanschluss mit einer Crimpzange.
Setzen Sie den Erdungsanschluss mit abisoliertem Kabel in
die entsprechende Crimpzange ein und vercrimpen Sie den
Kontakt.
atx002de0723
Netz
Auslöselänge
Klicken Sie!
EPS
Seite 35
