Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph
Wenn Sie feststellen, dass der Lastanschluss der netzunabhängigen Parallelbox
während des Betriebs keine Spannung hat, prüfen Sie bitte mit einem Multimeter,
ob Pin 5 und Pin 6 des Zähleranschlusses kurzgeschlossen sind.
Wenn Pin 5 und Pin 6 nicht kurzgeschlossen sind, bedeutet das, dass Pin 5.6 nicht
GND ist, und GND muss von anderen Schnittstellen zu Pin 6 geführt werden.
Es kann gemessen werden, dass die Spannung zwischen Pin 6 und Pin 8 des Zähler-
anschlusses etwa 10 V beträgt.

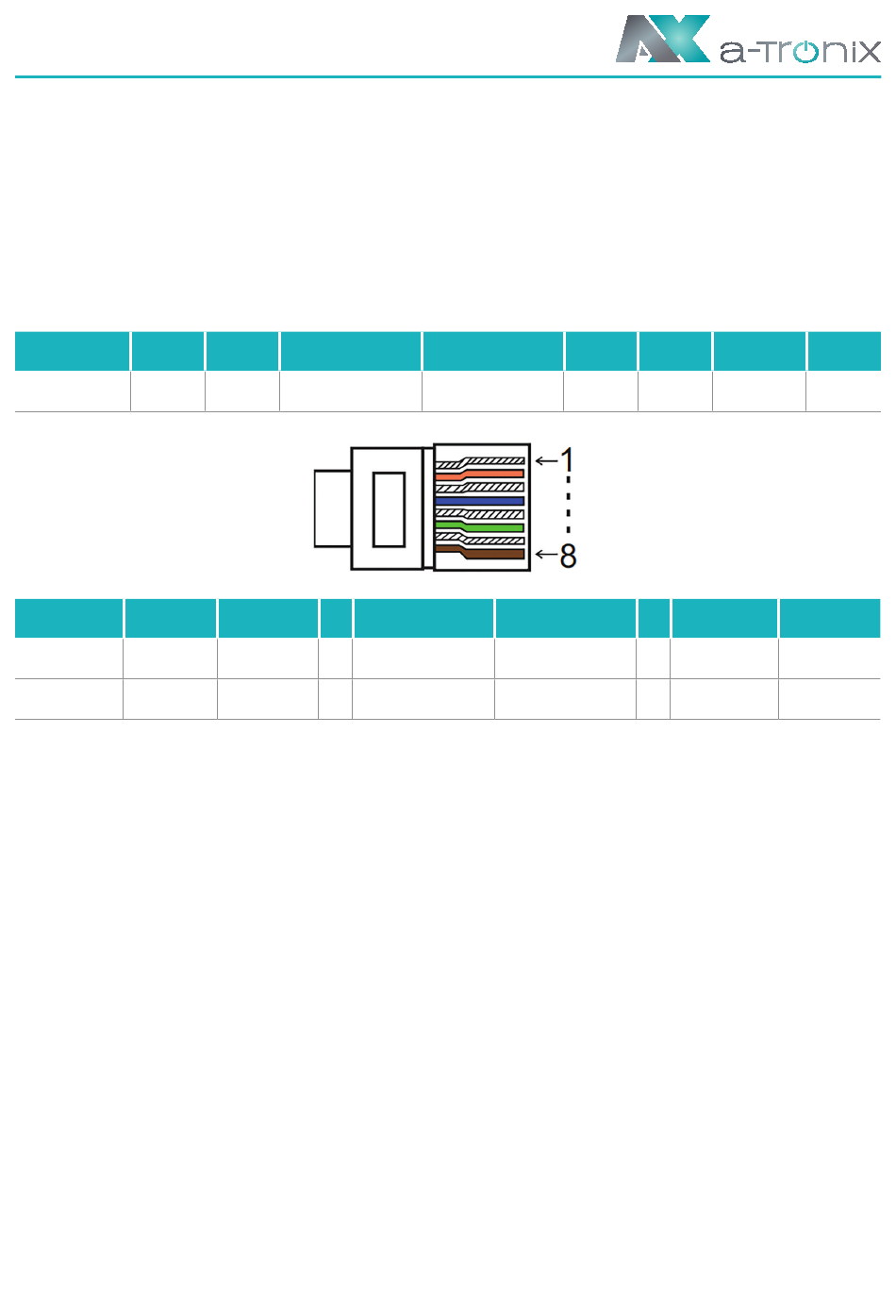

PIN
1
Definition 485A
PIN
1
Parallel 1 /
Parallel 2 E_STOP
Arbeitsmodi im Parallelsystem
Es gibt drei Betriebsarten im Parallelsystem
Freier Modus:
Der freie Modus ist der für den nicht-parallelen Betrieb gewählte Modus. Wenn im
Parallelbetrieb eines der Geräte auf „Master" eingestellt ist, wechseln die Geräte,
die mit dem Host kommunizieren, standardmäßig in den „Slave-Modus".
Master-Betrieb:
Wenn ein Wechselrichter als „Master" eingestellt ist, geht dieser Wechselrichter
in den Master-Modus. Der Master-Modus kann durch die LCD-Einstellung in den
freien Modus oder den Slavermodus geändert werden.
Slavermodus:
Sobald ein Wechselrichter als „Master" eingestellt ist, gehen alle anderen Wechsel-
richter automatisch in den Slavermodus über. Der Slavermodus kann nicht von
anderen Modi durch LCD-Einstellung geändert werden.
Seite 52
2 3
485B Zähler 485B
2 3
/ /
Parallel_CANH
/
GND_COM Parallel_CANH
4
Zähler 485A GND
4 5
Parallel_CANL
Parallel_CANL
5 6 7
GND RY_CON
6 7
/
BMS-CANH BMS-CANL
/ /
atx002de0723
8
+12V
8
/
