Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph
WARNUNG
Ein Mikroschalter für den maximalen Ausgangsüberstromschutz muss
zwischen Wechselrichter und Netz installiert werden, und der Strom des
Schutzgeräts ist in der obigen Tabelle angegeben.

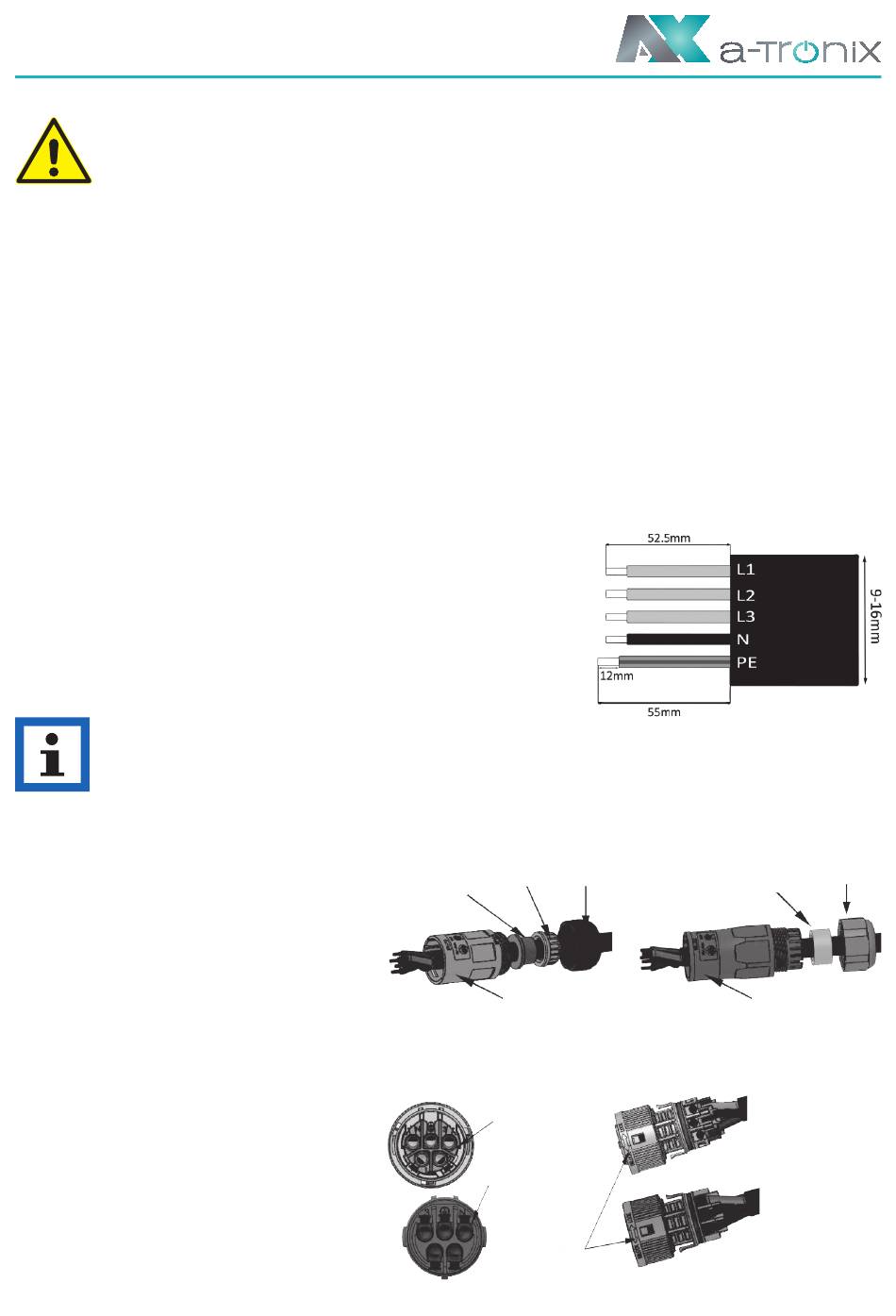

Schritt 2: Netzverdrahtung
• Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Span-
nungsbereich (siehe technische Daten).
• Schalten Sie den Leistungsschalter von allen Phasen ab und sichern Sie ihn ge-
gen Wiedereinschalten.
• Kürzen Sie die Drähte:
• Kürzen Sie alle Drähte auf 52,5 mm und den PE-Leiter auf 55 mm.
• Verwenden Sie die Crimpzange, um 12 mm der Isolierung von allen Drahtenden
wie unten dargestellt abzuschneiden.
L1/L2/L3: Brauner/roter/grüner oder gelber Draht
N:
Blau/schwarzer Draht
PE:
Gelber und grüner Draht
HINWEIS
Bitte beachten Sie den lokalen Kabeltyp und die Farbe für die tatsächliche
Installation.
A. EPS-Verdrahtung
• Setzen Sie die Teile auf das Kabel.
• Krimpdrähte,
Schraubendrehmoment
0,8+/ 0,8+/-0,1 N0, 1N-m
atx002de0723
Dichtung
Klaue Mutter
Körper
Kurzer Körper
weibliches
Gehäuse
männliches
Gehäuse
Schließfach
Dichtung
Mutter
Körper
Langer Körper
Seite 33
