• Zähler/RS485

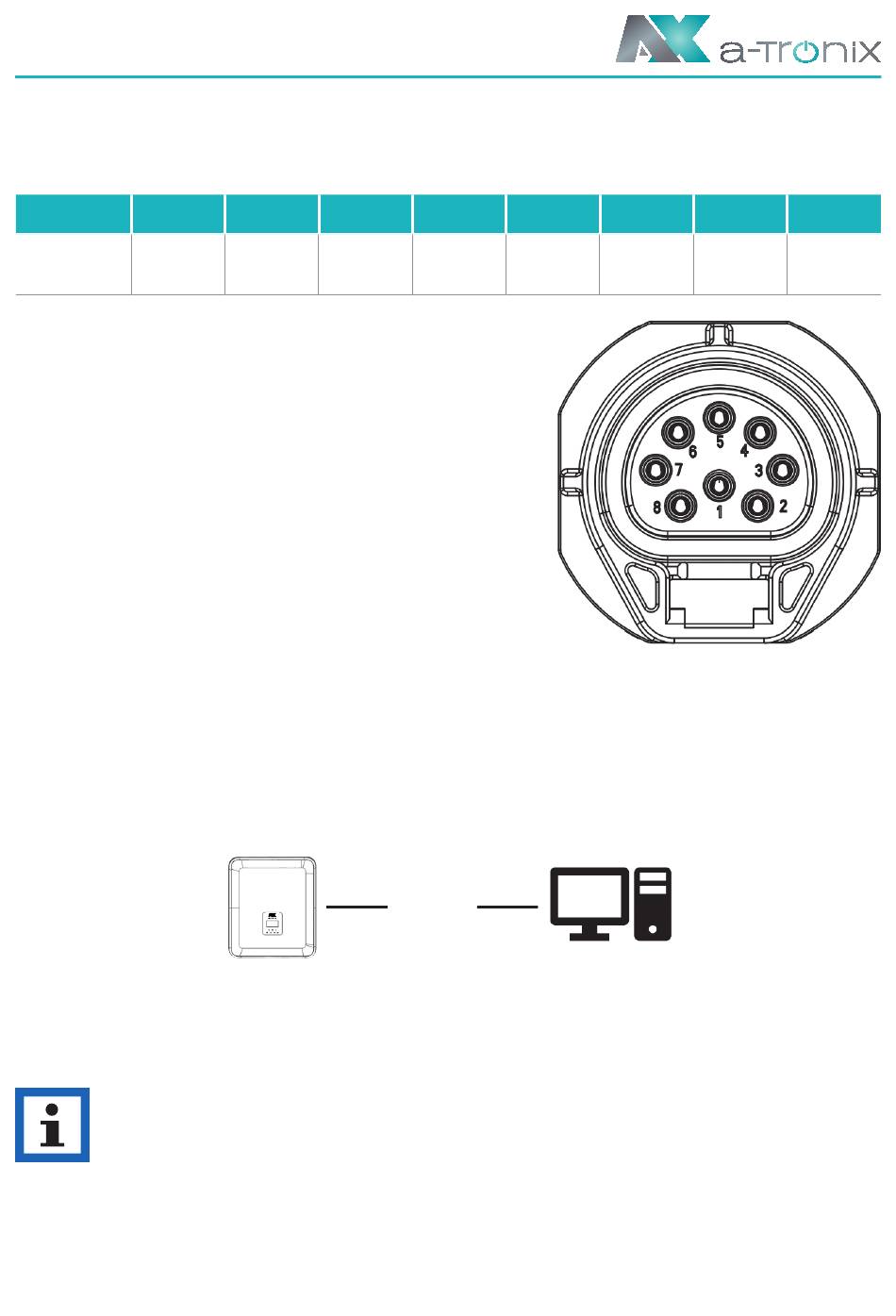

Die PIN-Definitionen des Zählers/485-Schnittstelle sind wie folgt:
PIN
1
Logger
Definition
485A
Kompatibler Zählertyp: DDSU666 (CHINT)
Bitte überprüfen und konfigurieren Sie den Zähler vor der Verwendung:
Addr: 1; Baud: 9600
RS485
RS485 ist eine Standard-Kommunikationsschnittstelle, die die Echtzeitdaten von
dem Wechselrichter zum PC oder anderen Überwachungsgeräten übertragen kann.
Zähler
Der Wechselrichter verfügt über eine integrierte Exportbegrenzungsfunktion. Um die-
se Funktion zu nutzen, muss ein Leistungszähler installiert werden. Installieren Sie das
Gerät bitte auf der Netzseite.
ANMERKUNG
Achten Sie beim Anschluss des Stromzählers darauf, dass der Weg des
Stromzählers korrekt ist, da sonst die Größe der vom Wechselrichter er-
fassten Last und der normale Betrieb des Wechselrichters beeinträchtigt
wird. Wenn die Batterie verfügbar ist und normal arbeiten kann, bietet
das Gerät die Selbsttestfunktion in Richtung des Zählers, die in der Zähler-
schnittstelle eingestellt werden kann.
Seite 40
2 3
Logger Zähler
485B 485B
RS485
4 5
Zähler
GND
485A
6 7
GND RY_CON
