a-TroniX Wechselrichter AX-Serie, 3 ph
• BMS
BMS-485:
Die Software, die für das Upgrade der Batterie in BMS1.0 verwendet wird.
BMS-CANL:
Wird für die Kommunikation zwischen Wechselrichter und BMS verwendet.
Diese Leitung ist sehr wichtig für das Energiespeichersystem. Bitte achten Sie darauf,
dass sie nicht zu lang ist oder sich in einer komplexen Umgebung befindet.
PIN
1
Definition GND GND BMS-485B BMS-CANL BMS-CANH BMS-CANH BMS-CANL BMS-485A

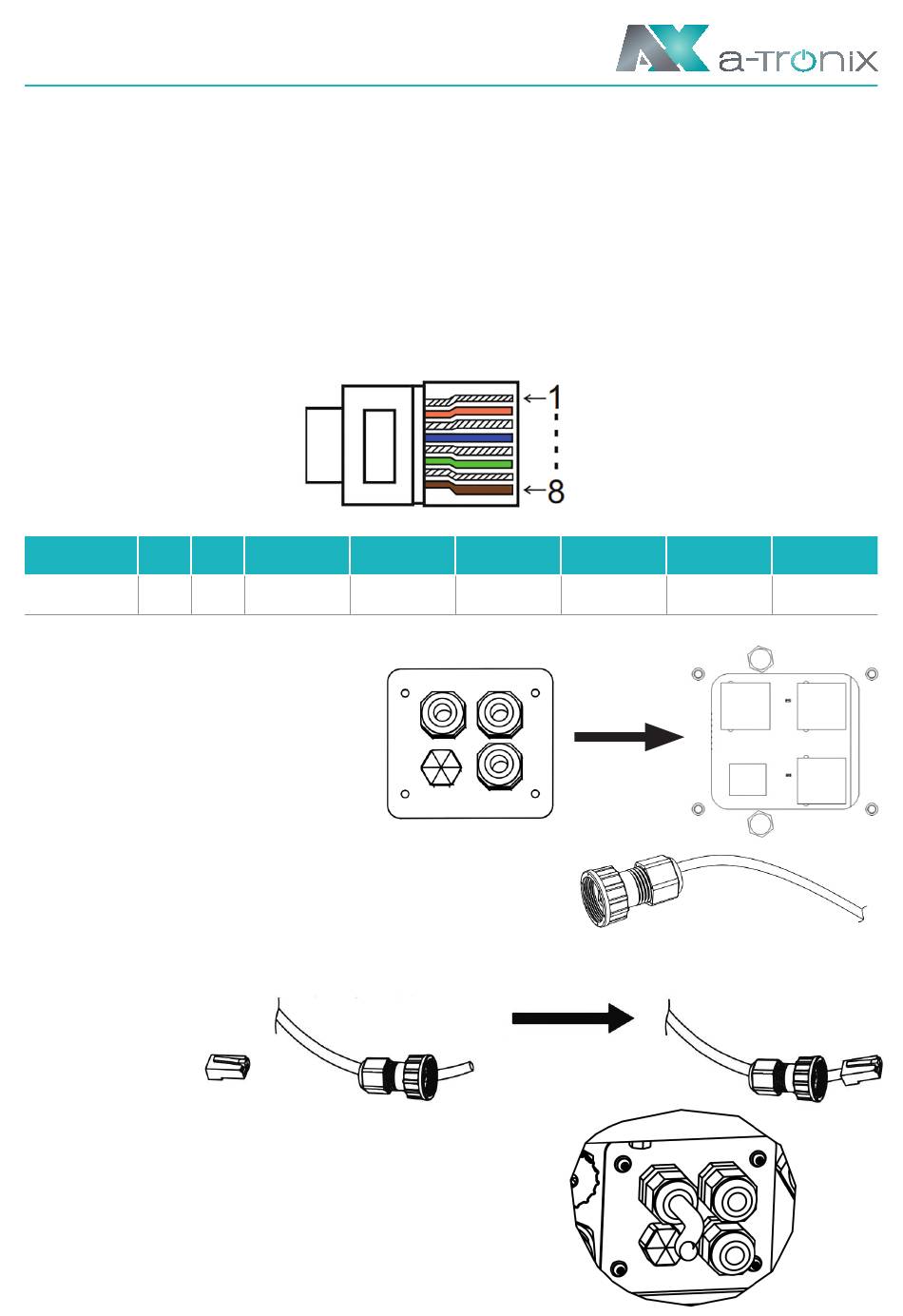

Schritte zum Anschluss:
Schritt 1:
Öffnen Sie die Deckelabdeckung.
Schritt 2:
Bereiten Sie ein Standard-Netzwerkkabel und einen
Kabelstecker vor und führen Sie dann das Netz-
werkkabel durch den Kabelstecker.
Schritt 3:
Crimpen Sie das Kabel mit einem Rj45-Stecker, der sich im Inneren des Kabelan-
schlusses befindet.
Rj45-Stecker
Schritt 4:
Stecken Sie den Kabelstecker in den COM-Port an
der Unterseite des Wechselrichters und schrauben
Sie ihn fest. Stecken Sie dann die andere Seite des
Netzwerkkabels in den PC oder ein anderes Gerät.
atx002de0723
2 3
Netzwerkkabel
Kabelstecker
4 5 6 7 8
