Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie

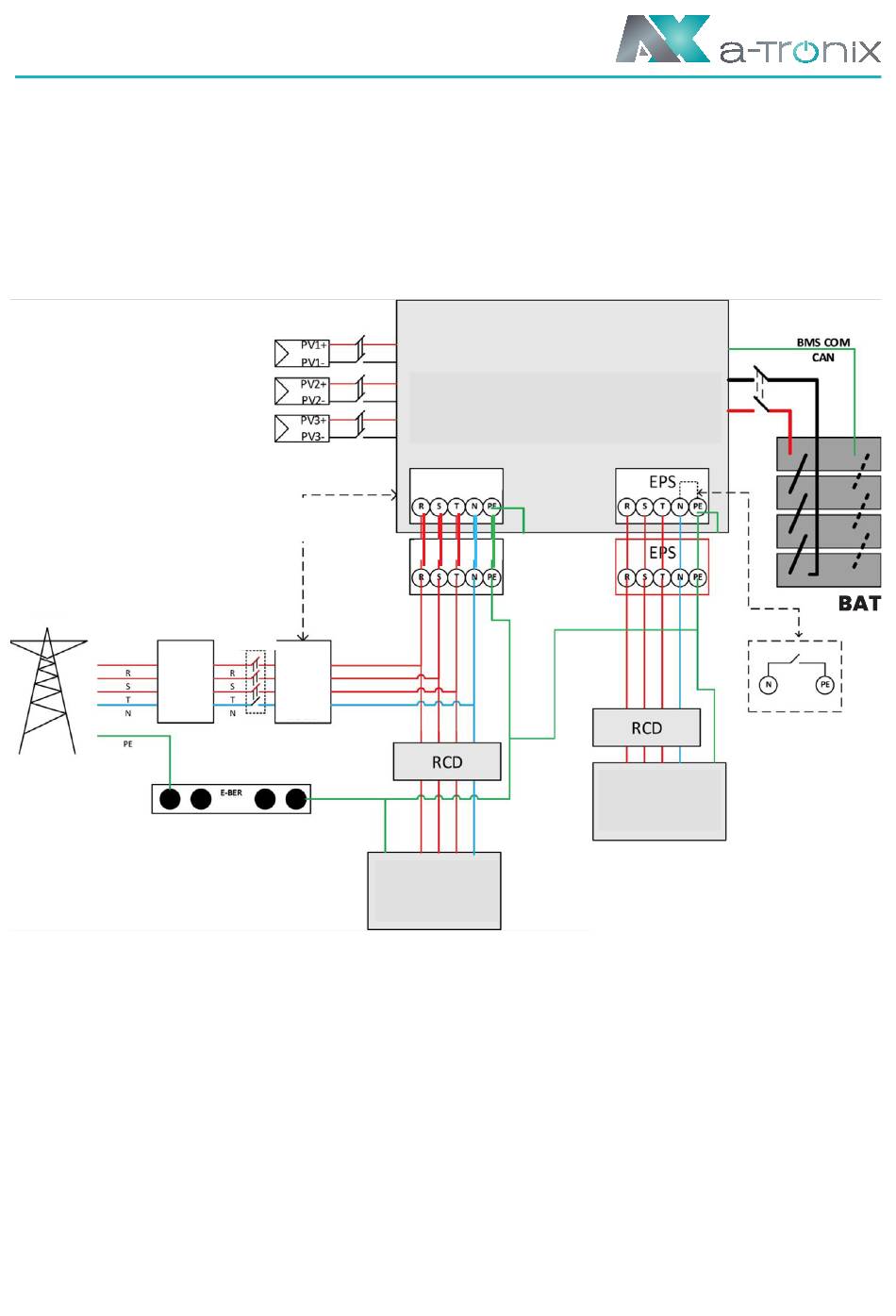

Dieses Diagramm ist ein Beispiel für eine Anwendung, bei der der Neutralleiter im
Verteilerkasten vom PE getrennt ist.
Für Länder wie China, Deutschland, die Tschechische Republik, Italien usw. be-
folgen Sie bitte die örtlichen Verdrahtungsvorschriften.
NETZ
Zähler
für
Kosten
atx002de0723
Zähler COM
RS 485
Haupt-
unter-
brecher
Smart-
Zähler
für
Last
Startseite
AX Hybrid
NETZ
NETZ
Laden
EPS Laden
Wenn dieser Wechselrichter
im Backup-Modus arbeitet,
sind Neutralleiter und PE
auf der Backup-Seite über das
interne Relais verbunden.
Das interne Relais ist offen,
wenn der Wechselrichter
im netzgekoppelten Betrieb arbeitet.
Seite 11
