Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph

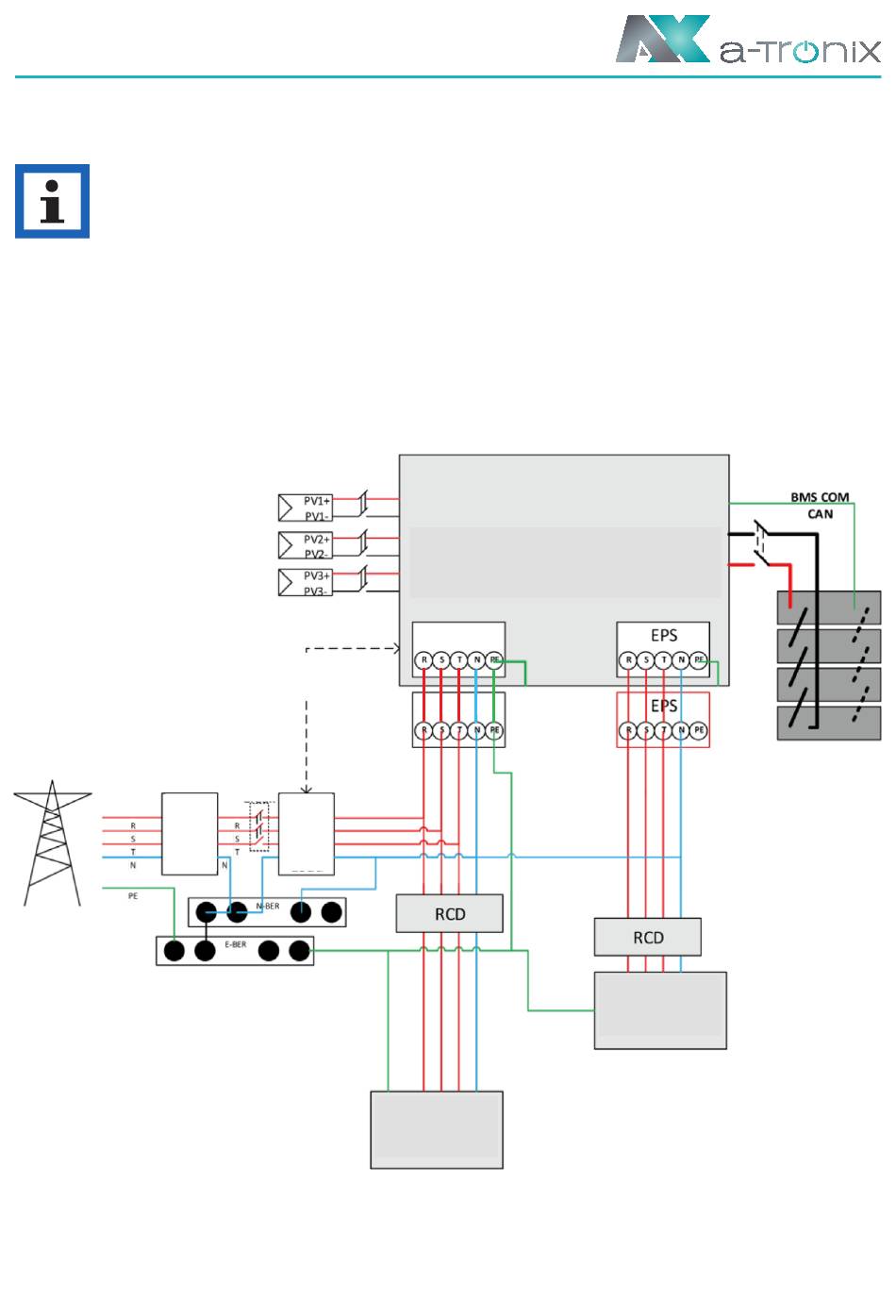

Systemanschlussdiagramme:
HINWEIS
Gemäß den australischen Sicherheitsanforderungen müssen die neutralen
Kabel der Netzseite und der Backup-Seite miteinander verbunden werden.
Andernfalls funktioniert die Sicherungsfunktion nicht.
Dieses Diagramm ist ein Beispiel für eine Anwendung, bei der der Neutralleiter mit
dem PE in einem Verteilerkasten verbunden ist.
Für Länder wie Australien, Neuseeland, Südafrika usw. befolgen Sie bitte die ört-
lichen Verkabelungsvorschriften.
NETZ
Zähler
für
Kosten
Seite 10
Zähler COM
RS 485
Haupt-
unter-
brecher
Smart-
Zähler
für
Last
Startseite
AX Hybrid
NETZ
NETZ
Laden
Schließen Sie
den PE nicht an,
wenn der Nullleiter
mit dem PE-Leiter
verbunden ist.
EPS Laden
atx002de0723
