Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph

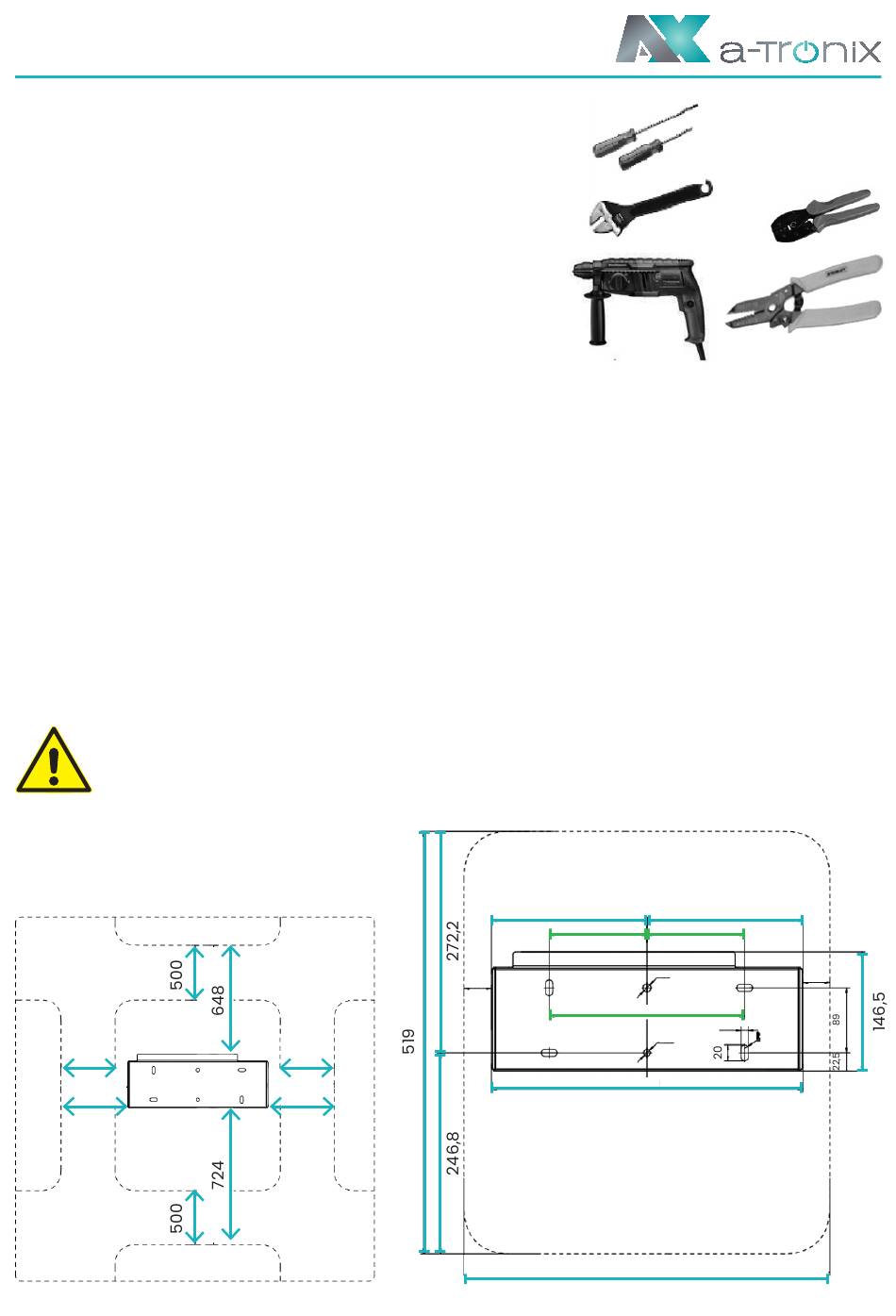

Montageschritte
Erforderliche Werkzeuge für die Installation:
• Handschraubendreher;
• Elektrische Bohrmaschine (Bohrer-Satz 8 mm);
• Crimpzange; Abisolierzange; Schraubendreher.
Anforderungen an den Installationswinkel:
• Kippen Sie den Energiespeicher nicht nach vorne,
horizontal, auf den Kopf, nach hinten oder zur Seite.
Anforderungen an den Aufstellungsraum:
• Achten Sie bei der Installation des Energiespeichers darauf, dass sich keine anderen
Geräte sowie brennbare und explosive Materialien in der Nähe befinden, und reser-
vieren Sie genügend Platz, um die Anforderungen an die Wärmeableitung und die
Sicherheitsisolierung der Installation zu erfüllen.
• Bei der Wandmontage dürfen keine Gegenstände unter den Energiespeicher ge-
stellt werden.
1. Befestigen Sie die Halterung an der Wand
• Wählen Sie den Ort, an dem Sie den Wechselrichter installieren möchten. Bringen
Sie die Halterung an der Wand an und markieren Sie die Position der 6 Löcher in der
Halterung.
GEFAHR:
Bitte achten Sie vor dem Bohren darauf, dass Sie die in der Wand verlegten
Wasser-, Gas- und Stromleitungen nicht berühren, um Gefahren zu vermeiden.
• Die Abmessungen
auf der Rückseite des Geräts
sind wie folgt:
500
533
atx002de0723
500
533
190,8
120
32,7
382,4
449
191,6
120
32,9
Ø 10
240
8,5
Ø 8,5
