Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph

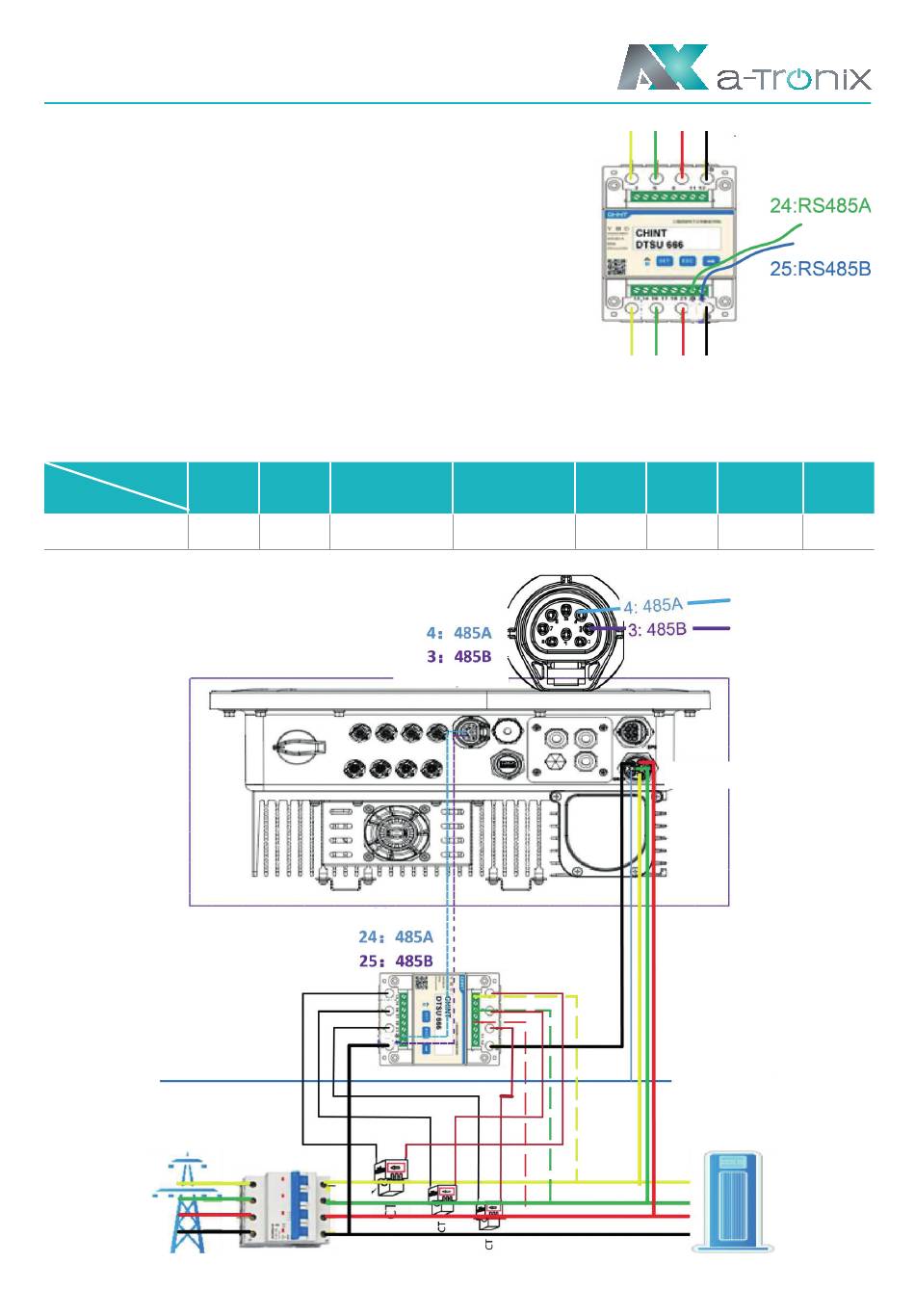

zum Wechselrichter-L zum Wechselrichter-N
Zähleranschluss:
L1/L2/L3/N-Leitungen und
RS485A/B-Kabel in den Zähler.
Bitte beachten Sie den Schaltplan
auf der Seite des Zählers.
zum Netz-L zum Netz-N
Verbinden Sie RS485A mit den 24 Pins des Zähleranschlusses und RS485B mit den
25 Pins des Zähleranschlusses. Bitte verwenden Sie ein verdrilltes Kabel.
Die Definition des Zähleranschlusses ist wie folgt:
PIN
1 2 3 4 5 6 7 8
Anschluss
Zähler/ RS485 485A 485B Zähler 485B Zähler 485A GND GND RY_CON +12V
Zähler / RS485
NETZ
Zähler
LADEN
