Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 3 ph

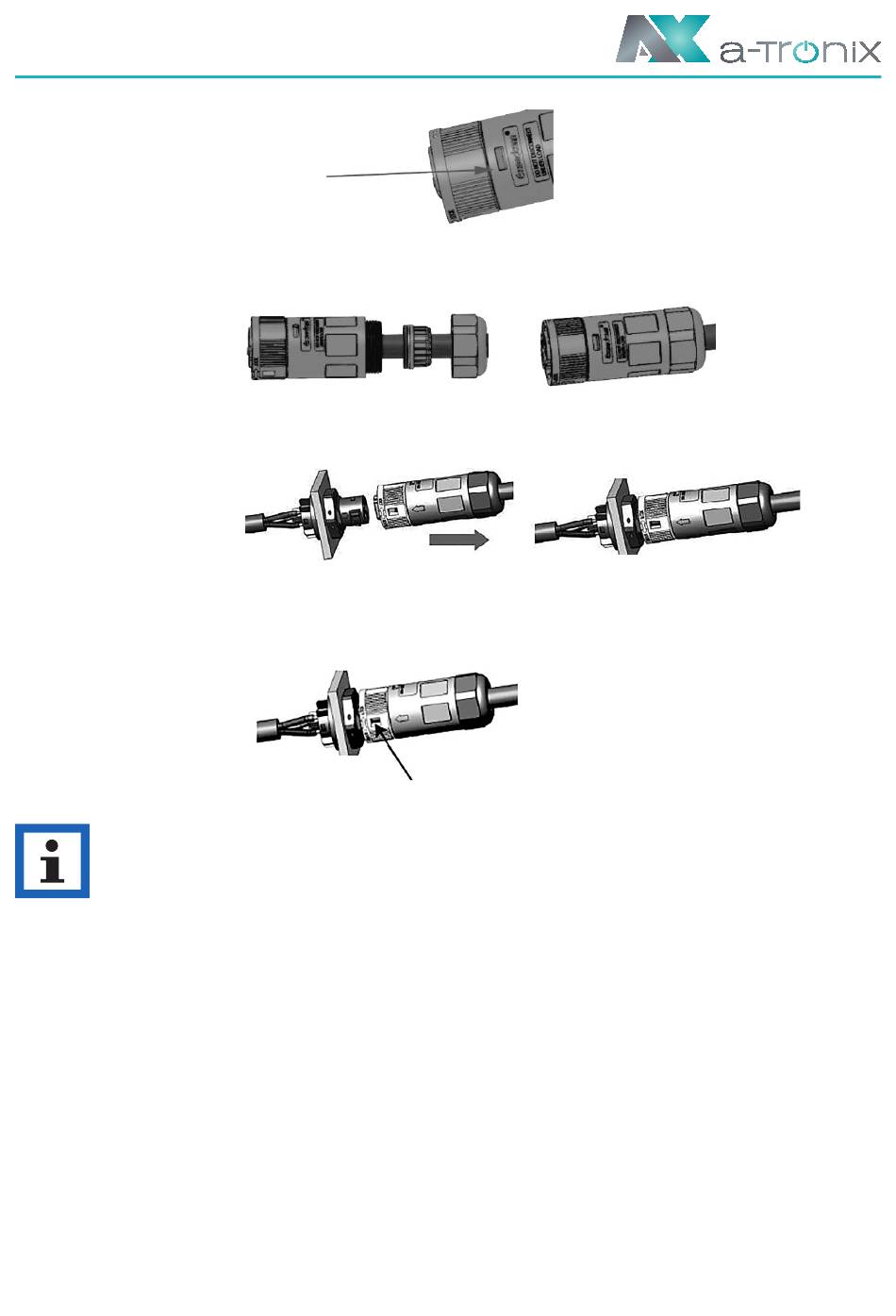

• Gehäuse in den Körper drücken.
• Setzen Sie den Dichtungskörper und den Fadenfänger in das Hauptgehäuse ein,
schrauben Sie die Kontermutter in das Hauptgehäuse. Das Drehmoment beträgt
(2,5 + / - 0,5 N-m).
• Stecken Sie das männliche Ende in das weibliche Ende. Für die Drehrichtung der
Verriegelung beachten Sie bitte die LOCK-Markierung auf der Baugruppe.
• Entfernen Sie den EPS-Stecker: Drücken Sie das Bajonett mit einem kleinen Schrau-
bendreher oder dem Entriegelungswerkzeug. Drehen Sie die Hülse in Richtung der
UNLOCK-Markierung auf der Baugruppe und ziehen Sie sie dann heraus.
B. Netz-Verdrahtung
HINWEIS
Die Verkabelung des Stromnetzes muss mit der N-Leitung verbunden sein,
andernfalls meldet das Gerät einen Fehler und kann nicht normal arbeiten.
Der Fehler SW BUS Volt wird angezeigt. Die Methode, um festzustellen, ob die
N-Leitung angeschlossen ist, besteht darin, zu messen, ob die Spannung
jeder Phase separat innerhalb des normalen Betriebsspannungsbereichs
liegt. Trennen Sie dann einen der stromführenden Leiter ab und prüfen Sie,
ob die Spannung der beiden anderen Phasen innerhalb des Bereichs liegt.
Liegt sie innerhalb des Bereichs, bedeutet dies, dass der N-Draht ange-
schlossen ist. Wenn sich die Spannung der beiden anderen Phasen nach
dem Abklemmen des stromführenden Leiters ändert, bedeutet dies, dass
der N-Leiter nicht angeschlossen ist.
• Trennen Sie den Netzgebunden-Stecker wie unten dargestellt in drei Teile.
- Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie die hintere
Schale, um sie zu lösen, und nehmen Sie sie vom Buchseneinsatz ab.
Seite 34
Klicken Sie!
