Installing Power Modules (Optional)

WARNING:
AVERTISSEMENT :
ATTENTION:
NOTE:
The power module takes up two or three AAP spaces and may be installed before or after the
AAP assembly is installed or, if desired, with AAPs on either side.
1.
2.
•
Switch off all electrical power before connecting the AC conduit to a junction box,
and keep power off until installation is complete.
•
Débranchez toutes les sources d'alimentation électrique avant de connecter le
conduit d'alimentation à un boîtier d'encastrement, et gardez l'alimentation éteinte
jusqu'à ce que l'installation soit complète.
• If the power cable is installed next to the retractors, ensure the power cable cannot
get tangled in the cable retractor mechanism.
•
Si le câble d'alimentation est installé à côté des rétracteurs, assurez vous qu'il ne
puisse pas s'emmêler dans le mécanisme du rétracteur de câbles.
•
All electrical installation must be performed by qualified personnel in accordance
with local and national building codes and electrical codes.
•
Toute installation électrique, doit être effectuée par un personnel qualifié,
conformément aux codes du bâtiment, aux codes incendie et sécurité, et aux
codes électriques, locaux et nationaux.
Different countries require different power adapters. See
select a power module that is suitable for your location.
Secure the power module
to the TLP Pro 320C frame
with #4-40 Phillips head
screws and star washers.

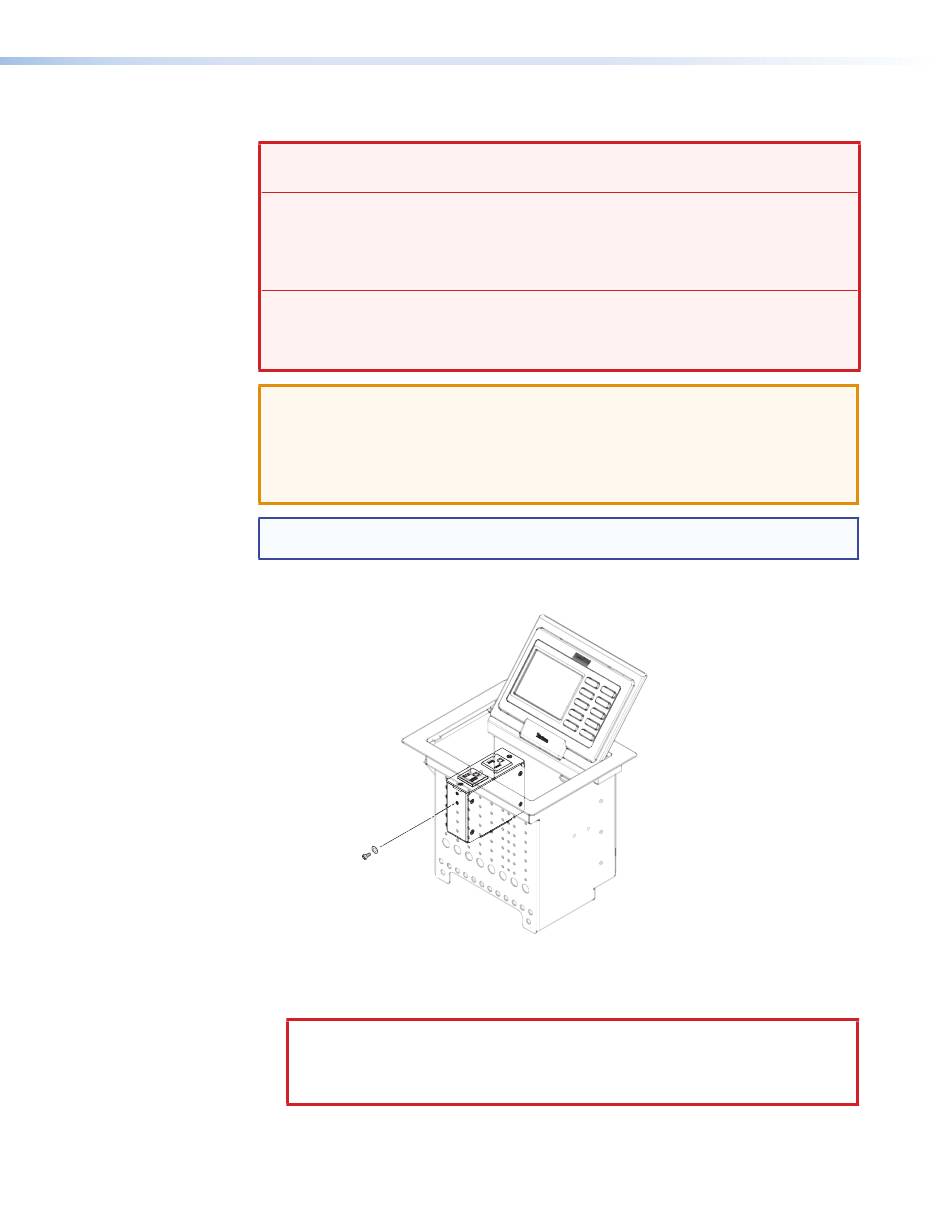

Installing a Power Module in the TLP Pro 320C
Figure 6.
Secure the power module with a minimum of two #4-40 Phillips head screws and star
washers.
CAUTION: Risk of electric shock: To ensure proper electrical grounding, use the
provided grounding screws and star washers.
ATTENTION : Risque de choc électrique: Afin d'assurer une mise à la terre
correcte, utilisez les fixations de mise à la terre et les rondelles en étoile fournies.
Run the cable or conduit to a convenient junction box. Extron recommends the circuit be
attached to a junction box that is directly wired to the main circuit.
www.extron.com to
TLP Pro 320C • Mounting 11
