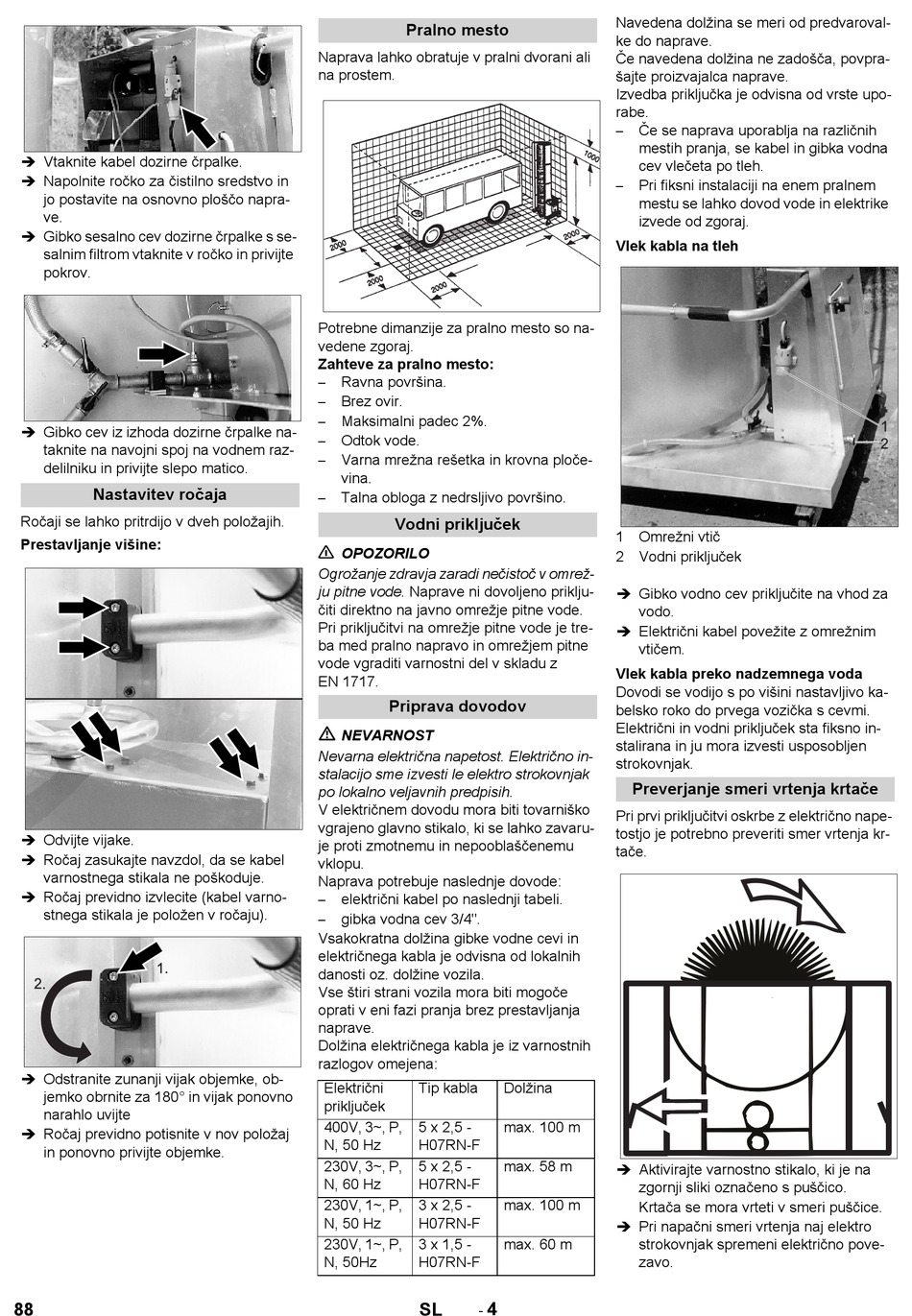

 Vtaknite kabel dozirne črpalke.
 Napolnite ročko za čistilno sredstvo in
jo postavite na osnovno ploščo napra-
ve.
 Gibko sesalno cev dozirne črpalke s se-
salnim filtrom vtaknite v ročko in privijte
pokrov.
 Gibko cev iz izhoda dozirne črpalke na-
taknite na navojni spoj na vodnem raz-
delilniku in privijte slepo matico.
Nastavitev ročaja
Ročaji se lahko pritrdijo v dveh položajih.
Prestavljanje višine:
 Odvijte vijake.
 Ročaj zasukajte navzdol, da se kabel
varnostnega stikala ne poškoduje.
 Ročaj previdno izvlecite (kabel varno-
stnega stikala je položen v ročaju).
 Odstranite zunanji vijak objemke, ob-
jemko obrnite za 180° in vijak ponovno
narahlo uvijte
 Ročaj previdno potisnite v nov položaj
in ponovno privijte objemke.
88
Pralno mesto
Naprava lahko obratuje v pralni dvorani ali
na prostem.
Potrebne dimanzije za pralno mesto so na-
vedene zgoraj.
Zahteve za pralno mesto:
Ravna površina.
–
Brez ovir.
–
Maksimalni padec 2%.
–
Odtok vode.
–
Varna mrežna rešetka in krovna ploče-
–
vina.
Talna obloga z nedrsljivo površino.
–
Vodni priključek
OPOZORILO
Ogrožanje zdravja zaradi nečistoč v omrež-
ju pitne vode. Naprave ni dovoljeno priklju-
čiti direktno na javno omrežje pitne vode.
Pri priključitvi na omrežje pitne vode je tre-
ba med pralno napravo in omrežjem pitne
vode vgraditi varnostni del v skladu z
EN 1717.
Priprava dovodov
NEVARNOST
Nevarna električna napetost. Električno in-
stalacijo sme izvesti le elektro strokovnjak
po lokalno veljavnih predpisih.
V električnem dovodu mora biti tovarniško
vgrajeno glavno stikalo, ki se lahko zavaru-
je proti zmotnemu in nepooblaščenemu
vklopu.
Naprava potrebuje naslednje dovode:
električni kabel po naslednji tabeli.
–
gibka vodna cev 3/4".
–
Vsakokratna dolžina gibke vodne cevi in
električnega kabla je odvisna od lokalnih
danosti oz. dolžine vozila.
Vse štiri strani vozila mora biti mogoče
oprati v eni fazi pranja brez prestavljanja
naprave.
Dolžina električnega kabla je iz varnostnih
razlogov omejena:
Električni Tip kabla
priključek
400V, 3~, P, 5 x 2,5 -
N, 50 Hz H07RN-F
230V, 3~, P, 5 x 2,5 -
N, 60 Hz H07RN-F
230V, 1~, P, 3 x 2,5 -
N, 50 Hz H07RN-F
230V, 1~, P, 3 x 1,5 -
N, 50Hz H07RN-F
4
-
SL
Navedena dolžina se meri od predvaroval-
ke do naprave.
Če navedena dolžina ne zadošča, povpra-
šajte proizvajalca naprave.
Izvedba priključka je odvisna od vrste upo-
rabe.
Če se naprava uporablja na različnih
–
mestih pranja, se kabel in gibka vodna
cev vlečeta po tleh.
Pri fiksni instalaciji na enem pralnem
–
mestu se lahko dovod vode in elektrike
izvede od zgoraj.
Vlek kabla na tleh
1 Omrežni vtič
2 Vodni priključek
 Gibko vodno cev priključite na vhod za
vodo.
 Električni kabel povežite z omrežnim
vtičem.
Vlek kabla preko nadzemnega voda
Dovodi se vodijo s po višini nastavljivo ka-
belsko roko do prvega vozička s cevmi.
Električni in vodni priključek sta fiksno in-
stalirana in ju mora izvesti usposobljen
strokovnjak.
Preverjanje smeri vrtenja krtače
Pri prvi priključitvi oskrbe z električno nape-
tostjo je potrebno preveriti smer vrtenja kr-
tače.
Dolžina
max. 100 m
max. 58 m
 Aktivirajte varnostno stikalo, ki je na
zgornji sliki označeno s puščico.
max. 100 m
Krtača se mora vrteti v smeri puščice.
 Pri napačni smeri vrtenja naj elektro
max. 60 m strokovnjak spremeni električno pove-
zavo.
