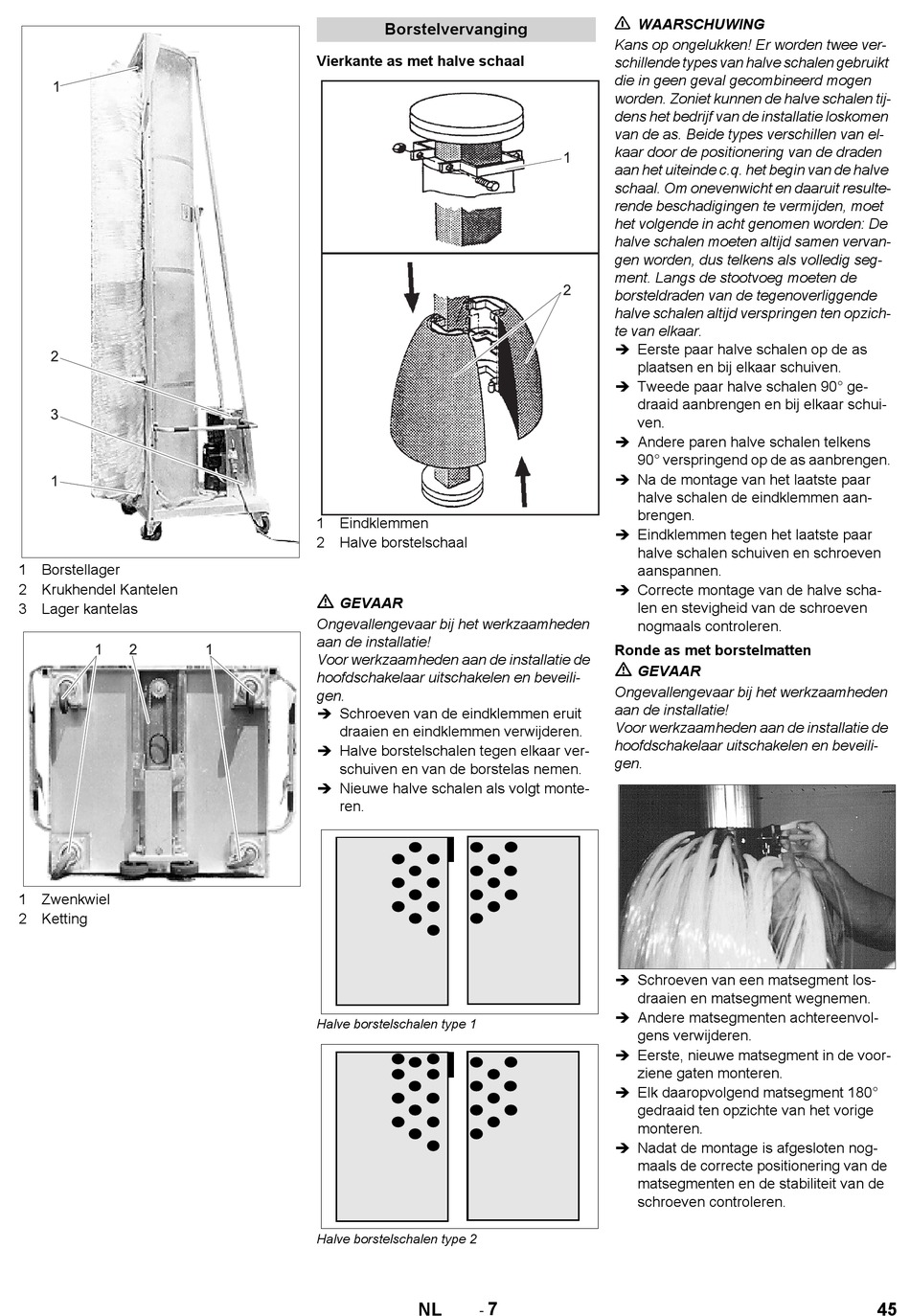

Kärcher RBS 6000 Original Instructions Manual page 45

1 Borstellager
2 Krukhendel Kantelen
3 Lager kantelas
1 Zwenkwiel
2 Ketting
Borstelvervanging
Vierkante as met halve schaal
1 Eindklemmen
2 Halve borstelschaal
GEVAAR
Ongevallengevaar bij het werkzaamheden
aan de installatie!
Voor werkzaamheden aan de installatie de
hoofdschakelaar uitschakelen en beveili-
gen.
 Schroeven van de eindklemmen eruit
draaien en eindklemmen verwijderen.
 Halve borstelschalen tegen elkaar ver-
schuiven en van de borstelas nemen.
 Nieuwe halve schalen als volgt monte-
ren.
Halve borstelschalen type 1
Halve borstelschalen type 2
7
-
NL
WAARSCHUWING
Kans op ongelukken! Er worden twee ver-
schillende types van halve schalen gebruikt
die in geen geval gecombineerd mogen
worden. Zoniet kunnen de halve schalen tij-
dens het bedrijf van de installatie loskomen
van de as. Beide types verschillen van el-
kaar door de positionering van de draden
aan het uiteinde c.q. het begin van de halve
schaal. Om onevenwicht en daaruit resulte-
rende beschadigingen te vermijden, moet
het volgende in acht genomen worden: De
halve schalen moeten altijd samen vervan-
gen worden, dus telkens als volledig seg-
ment. Langs de stootvoeg moeten de
borsteldraden van de tegenoverliggende
halve schalen altijd verspringen ten opzich-
te van elkaar.
 Eerste paar halve schalen op de as
plaatsen en bij elkaar schuiven.
 Tweede paar halve schalen 90° ge-
draaid aanbrengen en bij elkaar schui-
ven.
 Andere paren halve schalen telkens
90° verspringend op de as aanbrengen.
 Na de montage van het laatste paar
halve schalen de eindklemmen aan-
brengen.
 Eindklemmen tegen het laatste paar
halve schalen schuiven en schroeven
aanspannen.
 Correcte montage van de halve scha-
len en stevigheid van de schroeven
nogmaals controleren.
Ronde as met borstelmatten
GEVAAR
Ongevallengevaar bij het werkzaamheden
aan de installatie!
Voor werkzaamheden aan de installatie de
hoofdschakelaar uitschakelen en beveili-
gen.
 Schroeven van een matsegment los-
draaien en matsegment wegnemen.
 Andere matsegmenten achtereenvol-
gens verwijderen.
 Eerste, nieuwe matsegment in de voor-
ziene gaten monteren.
 Elk daaropvolgend matsegment 180°
gedraaid ten opzichte van het vorige
monteren.
 Nadat de montage is afgesloten nog-
maals de correcte positionering van de
matsegmenten en de stabiliteit van de
schroeven controleren.
