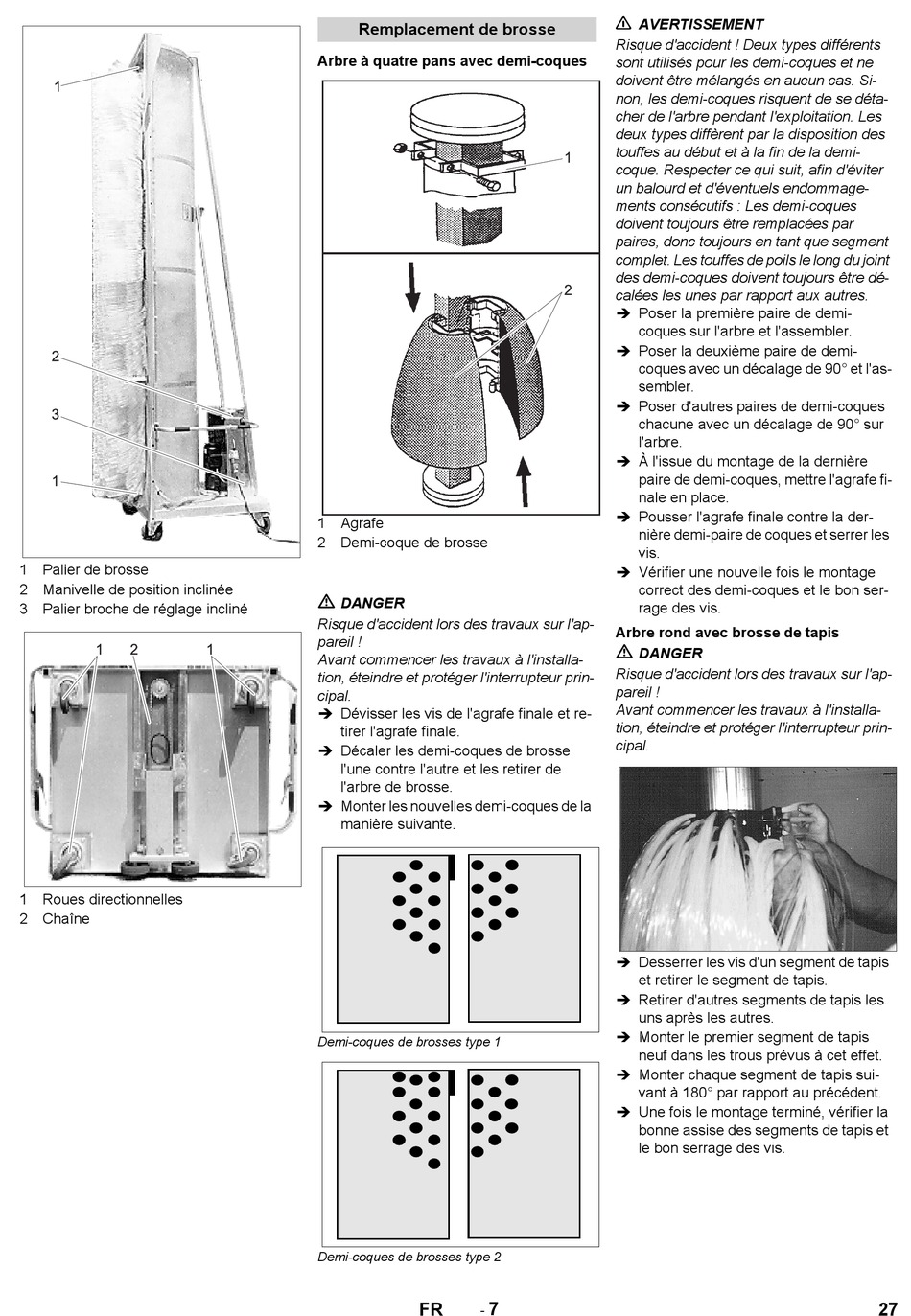

Kärcher RBS 6000 Original Instructions Manual page 27

1 Palier de brosse
2 Manivelle de position inclinée
3 Palier broche de réglage incliné
1 Roues directionnelles
2 Chaîne
Remplacement de brosse
Arbre à quatre pans avec demi-coques
1 Agrafe
2 Demi-coque de brosse
DANGER
Risque d'accident lors des travaux sur l'ap-
pareil !
Avant commencer les travaux à l'installa-
tion, éteindre et protéger l'interrupteur prin-
cipal.
 Dévisser les vis de l'agrafe finale et re-
tirer l'agrafe finale.
 Décaler les demi-coques de brosse
l'une contre l'autre et les retirer de
l'arbre de brosse.
 Monter les nouvelles demi-coques de la
manière suivante.
Demi-coques de brosses type 1
Demi-coques de brosses type 2
7
-
FR
AVERTISSEMENT
Risque d'accident ! Deux types différents
sont utilisés pour les demi-coques et ne
doivent être mélangés en aucun cas. Si-
non, les demi-coques risquent de se déta-
cher de l'arbre pendant l'exploitation. Les
deux types diffèrent par la disposition des
touffes au début et à la fin de la demi-
coque. Respecter ce qui suit, afin d'éviter
un balourd et d'éventuels endommage-
ments consécutifs : Les demi-coques
doivent toujours être remplacées par
paires, donc toujours en tant que segment
complet. Les touffes de poils le long du joint
des demi-coques doivent toujours être dé-
calées les unes par rapport aux autres.
 Poser la première paire de demi-
coques sur l'arbre et l'assembler.
 Poser la deuxième paire de demi-
coques avec un décalage de 90° et l'as-
sembler.
 Poser d'autres paires de demi-coques
chacune avec un décalage de 90° sur
l'arbre.
 À l'issue du montage de la dernière
paire de demi-coques, mettre l'agrafe fi-
nale en place.
 Pousser l'agrafe finale contre la der-
nière demi-paire de coques et serrer les
vis.
 Vérifier une nouvelle fois le montage
correct des demi-coques et le bon ser-
rage des vis.
Arbre rond avec brosse de tapis
DANGER
Risque d'accident lors des travaux sur l'ap-
pareil !
Avant commencer les travaux à l'installa-
tion, éteindre et protéger l'interrupteur prin-
cipal.
 Desserrer les vis d'un segment de tapis
et retirer le segment de tapis.
 Retirer d'autres segments de tapis les
uns après les autres.
 Monter le premier segment de tapis
neuf dans les trous prévus à cet effet.
 Monter chaque segment de tapis sui-
vant à 180° par rapport au précédent.
 Une fois le montage terminé, vérifier la
bonne assise des segments de tapis et
le bon serrage des vis.
