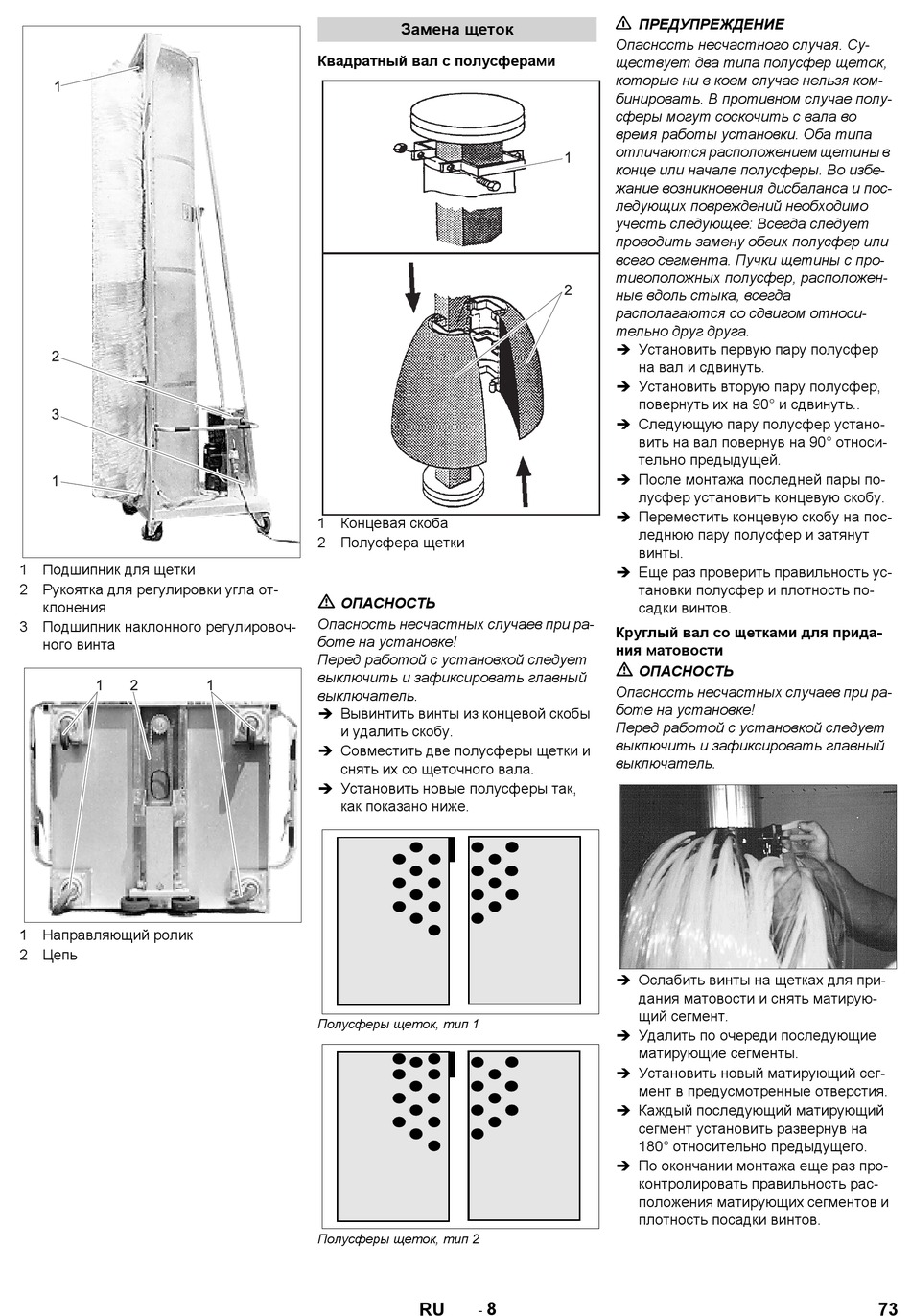

1 Подшипник для щетки
2 Рукоятка для регулировки угла от-
клонения
3 Подшипник наклонного регулировоч-
ного винта
1 Направляющий ролик
2 Цепь
Замена щеток
Квадратный вал с полусферами
1 Концевая скоба
2 Полусфера щетки
ОПАСНОСТЬ
Опасность несчастных случаев при ра-
боте на установке!
Перед работой с установкой следует
выключить и зафиксировать главный
выключатель.
 Вывинтить винты из концевой скобы
и удалить скобу.
 Совместить две полусферы щетки и
снять их со щеточного вала.
 Установить новые полусферы так,
как показано ниже.
Полусферы щеток, тип 1
Полусферы щеток, тип 2
8
-
RU
ПРЕДУПРЕЖДЕНИЕ
Опасность несчастного случая. Су-
ществует два типа полусфер щеток,
которые ни в коем случае нельзя ком-
бинировать. В противном случае полу-
сферы могут соскочить с вала во
время работы установки. Оба типа
отличаются расположением щетины в
конце или начале полусферы. Во избе-
жание возникновения дисбаланса и пос-
ледующих повреждений необходимо
учесть следующее: Всегда следует
проводить замену обеих полусфер или
всего сегмента. Пучки щетины с про-
тивоположных полусфер, расположен-
ные вдоль стыка, всегда
располагаются со сдвигом относи-
тельно друг друга.
 Установить первую пару полусфер
на вал и сдвинуть.
 Установить вторую пару полусфер,
повернуть их на 90° и сдвинуть..
 Следующую пару полусфер устано-
вить на вал повернув на 90° относи-
тельно предыдущей.
 После монтажа последней пары по-
лусфер установить концевую скобу.
 Переместить концевую скобу на пос-
леднюю пару полусфер и затянут
винты.
 Еще раз проверить правильность ус-
тановки полусфер и плотность по-
садки винтов.
Круглый вал со щетками для прида-
ния матовости
ОПАСНОСТЬ
Опасность несчастных случаев при ра-
боте на установке!
Перед работой с установкой следует
выключить и зафиксировать главный
выключатель.
 Ослабить винты на щетках для при-
дания матовости и снять матирую-
щий сегмент.
 Удалить по очереди последующие
матирующие сегменты.
 Установить новый матирующий сег-
мент в предусмотренные отверстия.
 Каждый последующий матирующий
сегмент установить развернув на
180° относительно предыдущего.
 По окончании монтажа еще раз про-
контролировать правильность рас-
положения матирующих сегментов и
плотность посадки винтов.
