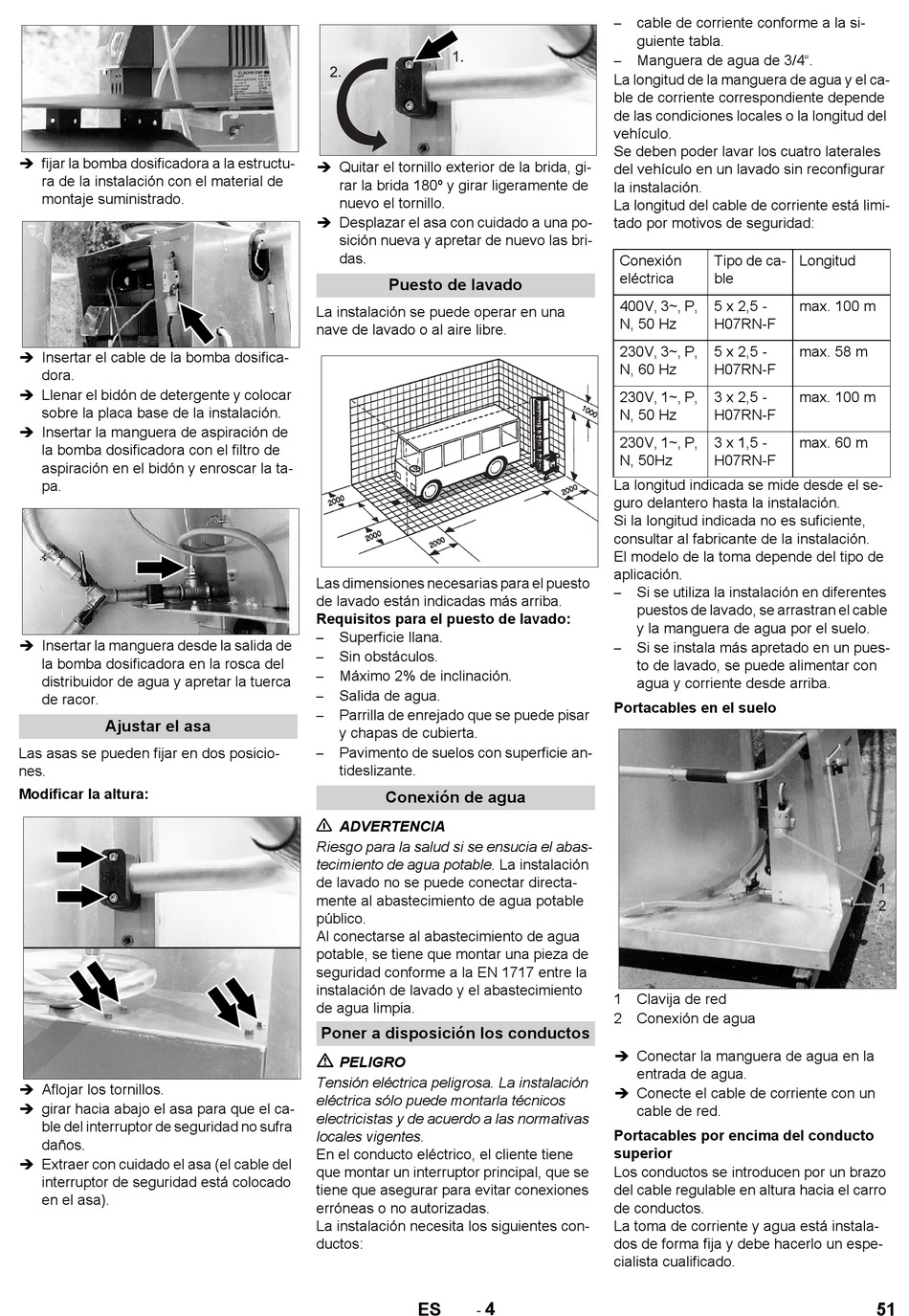

 fijar la bomba dosificadora a la estructu-
ra de la instalación con el material de
montaje suministrado.
 Insertar el cable de la bomba dosifica-
dora.
 Llenar el bidón de detergente y colocar
sobre la placa base de la instalación.
 Insertar la manguera de aspiración de
la bomba dosificadora con el filtro de
aspiración en el bidón y enroscar la ta-
pa.
 Insertar la manguera desde la salida de
la bomba dosificadora en la rosca del
distribuidor de agua y apretar la tuerca
de racor.
Ajustar el asa
Las asas se pueden fijar en dos posicio-
nes.
Modificar la altura:
 Aflojar los tornillos.
 girar hacia abajo el asa para que el ca-
ble del interruptor de seguridad no sufra
daños.
 Extraer con cuidado el asa (el cable del
interruptor de seguridad está colocado
en el asa).
 Quitar el tornillo exterior de la brida, gi-
rar la brida 180º y girar ligeramente de
nuevo el tornillo.
 Desplazar el asa con cuidado a una po-
sición nueva y apretar de nuevo las bri-
das.
Puesto de lavado
La instalación se puede operar en una
nave de lavado o al aire libre.
Las dimensiones necesarias para el puesto
de lavado están indicadas más arriba.
Requisitos para el puesto de lavado:
Superficie llana.
–
Sin obstáculos.
–
Máximo 2% de inclinación.
–
Salida de agua.
–
Parrilla de enrejado que se puede pisar
–
y chapas de cubierta.
Pavimento de suelos con superficie an-
–
tideslizante.
Conexión de agua
ADVERTENCIA
Riesgo para la salud si se ensucia el abas-
tecimiento de agua potable. La instalación
de lavado no se puede conectar directa-
mente al abastecimiento de agua potable
público.
Al conectarse al abastecimiento de agua
potable, se tiene que montar una pieza de
seguridad conforme a la EN 1717 entre la
instalación de lavado y el abastecimiento
de agua limpia.
Poner a disposición los conductos
PELIGRO
Tensión eléctrica peligrosa. La instalación
eléctrica sólo puede montarla técnicos
electricistas y de acuerdo a las normativas
locales vigentes.
En el conducto eléctrico, el cliente tiene
que montar un interruptor principal, que se
tiene que asegurar para evitar conexiones
erróneas o no autorizadas.
La instalación necesita los siguientes con-
ductos:
4
-
ES
cable de corriente conforme a la si-
–
guiente tabla.
Manguera de agua de 3/4".
–
La longitud de la manguera de agua y el ca-
ble de corriente correspondiente depende
de las condiciones locales o la longitud del
vehículo.
Se deben poder lavar los cuatro laterales
del vehículo en un lavado sin reconfigurar
la instalación.
La longitud del cable de corriente está limi-
tado por motivos de seguridad:
Conexión Tipo de ca-
eléctrica ble
400V, 3~, P, 5 x 2,5 -
N, 50 Hz H07RN-F
230V, 3~, P, 5 x 2,5 -
N, 60 Hz H07RN-F
230V, 1~, P, 3 x 2,5 -
N, 50 Hz H07RN-F
230V, 1~, P, 3 x 1,5 -
N, 50Hz H07RN-F
La longitud indicada se mide desde el se-
guro delantero hasta la instalación.
Si la longitud indicada no es suficiente,
consultar al fabricante de la instalación.
El modelo de la toma depende del tipo de
aplicación.
Si se utiliza la instalación en diferentes
–
puestos de lavado, se arrastran el cable
y la manguera de agua por el suelo.
Si se instala más apretado en un pues-
–
to de lavado, se puede alimentar con
agua y corriente desde arriba.
Portacables en el suelo
1 Clavija de red
2 Conexión de agua
 Conectar la manguera de agua en la
entrada de agua.
 Conecte el cable de corriente con un
cable de red.
Portacables por encima del conducto
superior
Los conductos se introducen por un brazo
del cable regulable en altura hacia el carro
de conductos.
La toma de corriente y agua está instala-
dos de forma fija y debe hacerlo un espe-
cialista cualificado.
Longitud
max. 100 m
max. 58 m
max. 100 m
max. 60 m
